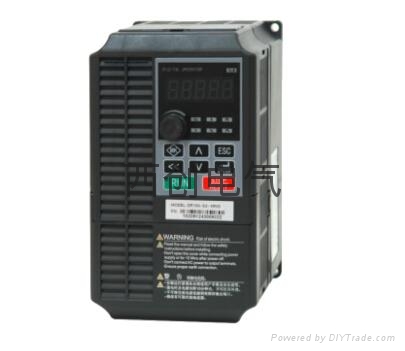

CCF100迷你型變頻器

CCF100迷你型變頻器
型號:CCF100
品牌:西創電氣
原產地:中國
類別:電子、電力 / 變頻器
標籤︰CCF100 , 西創 , 迷你變頻器
單價: ¥800 / 件
最少訂量:1 件

產品描述

功率範圍:0.2—1.5KW
電壓等級:單相220V、三相380V
最高頻率:600Hz
產品特點:小功率迷你型變頻器,體積小, 功能完善,可實現小功率電機的高效控制。
               全系列標配RJ45網口/端子通訊口
               全系列採用集成模塊
               豐富的I/O接口

一、 適用範圍
適用於簡單工業機械的調速和小型風機、水泵的節能場合
a) 220V單相,0.4kW~2.2kW
b) 380V三相,0.75kW~4.0kW
二、 CCF100已得到廣氾的應用
 CCF10020129月推出以來,就受到各行業的關注,已累計發貨近1萬台,廣氾應用於印刷包裝機械、食品加工機械、木工機械、模具加工機械、五金製造機械、自動化傳送帶等應用領域。市場普遍反饋CCF100變頻器外觀造型大方、可靠性高、性能良好。質量數據也說明瞭CCF100變頻器可靠性達到了業界先進水平。
三、 CCF100變頻器的重要特性
3.1高可靠性
3.1.1IPD流程管理開發過程,提高了產品的可靠性

CCF100變頻器是西創公司第一個嚴格按照IPD(集成產品開發)流程進行研發管理的系列產品。IPD流程是華為公司從美國IBM公司引進的先進研發管理流程。華為公司作為全球排名第二的優秀通訊設備供應商,其產品已被全球頂級的50家電信運營商中的45家廣氾採用,足以証明IPD流程在產品品質保証方面的價值。
CCF100開發過程中的一些核心思想包括:
a) 重視前期的產品需求收集,按市場需求設計產品,更好地滿足客戶的需求。
b)研發過程設立明確的階段,各階段設立評審點,加強過程的管理和評審點控制,早期發現問題,提高產品的質量。
c)加強了單板測試、軟件單元測試、系統整機測試工作,將產品問題充分暴露在公司內部。
d)採用公用構建模塊(CBBCommon Building Blocks)提高了CCF100變頻器的開發效率。
e)採用跨部門的產品開發團隊,通過有效的溝通、協作,在早期就充分考慮的產品的各方面工作,產品上市進度得以加快。
3.12在設計過程中,引入了熱設計和熱仿真工作,將散熱問題暴露在數字化樣機階段,令產品內部熱源分布均勻、合理,大幅度提升了CCF100產品的穩定性,並且提高了產品開發效率。
3.1.3 此外,CCF100產品在硬件方面擁有完善的保護措施,具備極強的環境適應性。內部線路板均採用PCBA三防漆噴塗保護,驅動板一體化無跳線設計。外部器件採用密封型加工工藝。

   3.2良好的性能
     3.2.1 CCF100變頻器採取了優化的控制算法
CCF100變頻器能租到 0.350Hz正反轉切換不過流、不過壓;1Hz啟動轉矩能達到150%;優化的死區補償、母線電壓前饋技術,電流畸變小,電機噪音小。


     3.3易於使用
3.3.1 CCF100變頻器充分考慮了用戶的使用需要,結合了用戶的使用習慣,把常用菜單參數優先排列,優化了出廠參數,提高了易用性,減少了用戶的參數配置工作,降低了對操作者的要求。

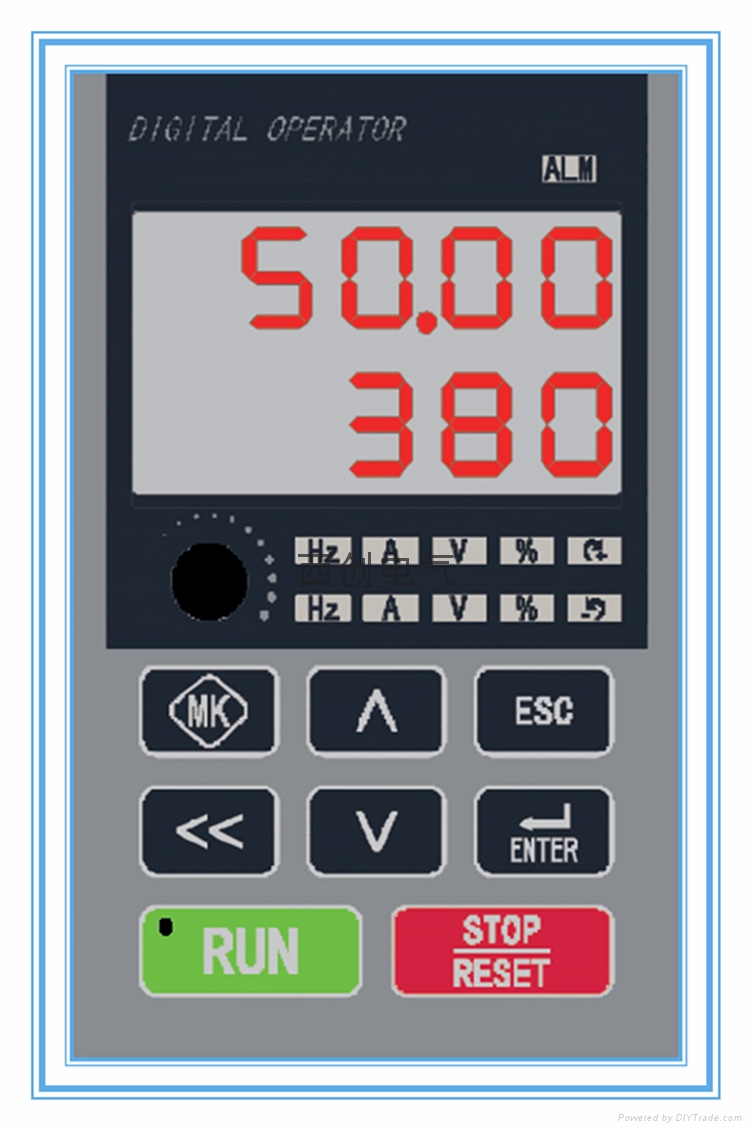

在人機交互操作鍵盤的設計選材上充分考慮其耐用性,持久性鍵盤操作區域標識清晰,模擬電位器輸入,參數調節便捷靈敏,密封型電位器,使用壽命長,密封式簧片按鍵,操作精準,手感好。
3.3.2多種安裝方式,一把螺絲刀完成所有安裝
CCF100充分考慮用戶的安裝需要,提供了三種安裝方式:四角螺釘固定安裝、螺釘挂式安裝、導軌式安裝。同時支持“不降容併排安裝”,有效節省安裝空間與成本。
機器上有兩處主功率接線標識,清晰的控制端子標識,減少了人為安裝接線錯誤。一把螺絲刀就能完成所有安裝,方便了客戶的安裝工作。
為滿足客戶櫃門安裝,外引鍵盤的需求,CCF100變頻器還配備有附加安裝組件——鍵盤安裝托架。     3.3.3內置制動單元、控制端子豐富
CCF100變頻器內置制動單元,僅需外接制動電阻,使用成本降低。豐富的控制端子配置:6路數字輸入,2路數字輸出(Y11個繼電器),2路模擬輸入,1路模擬輸出,標配RS485通訊端子,支持Modbus協議。

3.3.4便於日常維護
CCF100變頻器採用標準型號風機,結構設計時考慮了風機的維護方便,不使用工具即可更換風機。CCF100變頻器還能根據散熱器溫度,智能控制風機啟停,有效延長了風機壽命。

技術規範

項目

項目描述

輸入

CCF100  0.75-4.0kw 單相220V(±20%   5060Hz(±5%)

CCF100  0.75-4.0kw 三相380V(±20%   5060Hz(±5%)

輸出

最大輸出電壓

最大輸出電壓與輸入電源電壓相同

滿載輸出電流

100%額定電流連續輸出

過載特性

150% 額定電流1分鐘

基本控制功能

驅動方式

V/F、無PG矢量控制

速度給定方式

模擬量、通訊、多段速預置、鍵盤

運行方式

鍵盤、控制端子(二線控制、三線控制)、RS485

頻率控制範圍

0.00600.00Hz

給定頻率分辨率

數字方式:0.01Hz  模擬方式:0.10Hz

調速範圍

1:50

速度控制精度

1%

加、減速時間

0.01秒~600.00

電壓/頻率特性

額定輸出電壓5%100%可調,基頻20.00320.00Hz可調

轉矩提升

自動轉矩提升、固定轉矩提升曲線、任意V/F曲線可選

啟動力矩

150%/1Hz

輸出電壓自調整

AVR功能有效時,輸入電壓變化,輸出電壓保持不變;精度:額定輸入電壓時±10V

電流自動限幅

自動限定輸出電流,避免頻繁過流跳閘

直流制動

制動時間:030秒;制動電流:150%額定電流

信號輸入源

數字、模擬電壓、模擬電流、多段速、簡易PLCMODBUS通訊,擺頻,PID。主頻率給定和輔助頻率組合給定及端子切換

輸入輸出功能

輔助電源

10V/10mA,24V/200mA

數字輸入端子

內部阻抗:27K

可接受020V外部電源輸入,低電平有效

最大輸入頻率:1kHz

總共6路數字可編程輸入端子,用戶可以通過功能碼設定端子功能

模擬輸入端子

1路電壓源,010V輸入;1路可配置為電流源,420mA輸入,或配置為電壓源,010V輸入

輸入阻抗:電壓源輸入:1M;電流源輸入:250

分辨率:0.2%

數字輸出端子

1路可編程開路集電極輸出,最大負載能力:50mA/24V;輸出頻率範圍:01kHz

1路可編程繼電器輸出,EA常開,EB常閉,EC公共端;觸點容量:3A/AC250V,功率因數>0.41A/DC30V

模擬輸出端子

1路可編程模擬輸出端子,可輸出010V,最大負載能力2mA

分辨率:0.1V

顯示

LED顯示

5LED數碼管顯示變頻器的相關信息,8個按鍵輸入

保護

保護功能

過流、過壓、輸入輸出缺相、輸出短路、過溫保護等

使用

條件

安裝場所

室內,海拔低於1000m,無塵、無腐蝕性氣體和無日光直射

適用環境

-10°C+40°C,20%90%RH(無凝露)

振動

小於0.5g

儲存環境

-20°C+65°C

安裝方式

壁挂式、透壁式、支持併排導軌安裝

防護等級

IP20

冷卻方式

強迫風冷



詳細功能以用戶手冊為準
