疏水自動加壓器說明

（一）性能及特點
    疏水自動加壓器（冷凝水自動泵）是一種新型凝結水輸送裝置，結構簡單，不用電機作動力自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。它具有以下特點：
    1、 凝結水自動加壓器無泵無電機，以蒸汽或壓縮空氣為動力，自動進行冷凝水回收。
    2、 凝結水自動加壓器能加壓0℃~170℃無腐蝕清潔液體。可在多種條件下把凝結水加壓送回鍋爐房或再利用，從而大幅度提高回水率和充分利用二次蒸汽。一般情況下可節約蒸汽14~22%，若以連續用汽量1噸／時計，每年可節約蒸汽1200噸，半年即可收回設備費用。
    3、 凝結水自動加壓器排出的凝結水為壓力滿流，不產生二次蒸汽。凝結水管管徑比汽水混合狀流動的 余壓水管管徑小48~67%，可節約管材1/3，並能減少管道的大氣腐蝕。
    4、 凝結水自動加壓器體積小，可分散或集中設置於牆邊或地坑中，土建工程量小，構造簡單，安裝方便，維修容易。
    5、凝結水自動加壓器運行中無噪聲，無振動、性能穩定可靠。
（二）結構及工作原理：

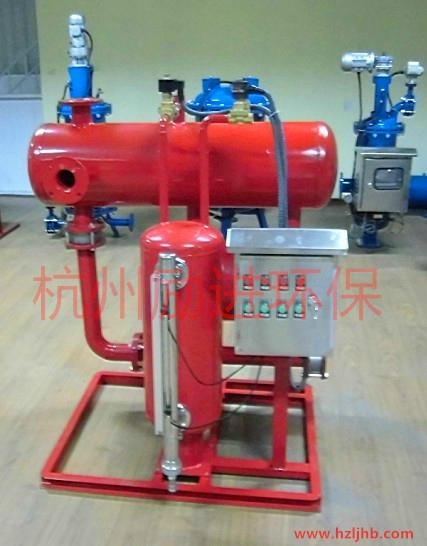

    疏水自動加壓器由水箱、加壓室及控制系統組成。
    水 箱：用於汽水分離和儲存一部分凝結水，並將凝結水輸送給加壓室。
    加壓室：側裝液位控制顯示器。當液位達到控制器高點時，進氣閥打開，隨後排氣閥關閉，加壓氣體進入，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進氣閥關閉，隨後排氣閥打開，加壓氣體被隔斷，同時管內余氣排出，凝結水受重力作用，從水箱通過止回閥進入控制管。
    控制系統：自動控制、自動運行、無人值守。
（三）圖：不回收二次蒸汽的典型管路
