客戶檢測案例：

一、簡介：

      廣州鴻昌塑膠泡棉制品有限公司成立于1990年，專業生產軟質泡棉及各類泡棉制品。擁有世界一流的聚醚、聚酯全自動發泡生產線、德國環形切割機和臺灣軌道機等大型卷棉加工設備、德國圓盤機和電腦CNC機等專業形體加工設備、挪威火焰貼合和膠水貼合機等專業專業泡棉貼合機械；聚醚泡棉產量及品質在珠三角地區名列前茅；聚酯生產為引進日本普利司同專業技術，在中國大陸地區首屈一指；汽車泡棉及貼合方面，更因為其一流的品質和技術，成為本田、豐田、三菱等汽車廠商的大陸合格供應商。

     根據國家安全監管總局辦公廳印發《職業衛生技術服務機構檢測工作規範》通知，保護工作環境，該廠特委托我司為其車間甲苯二異氰酸酯（TDI）洩露檢測提供實時監測方案，我司工程技術人員經現場了解，根據該環境和有毒有害氣體可能洩露源的具體位置設計如下的檢測方案。

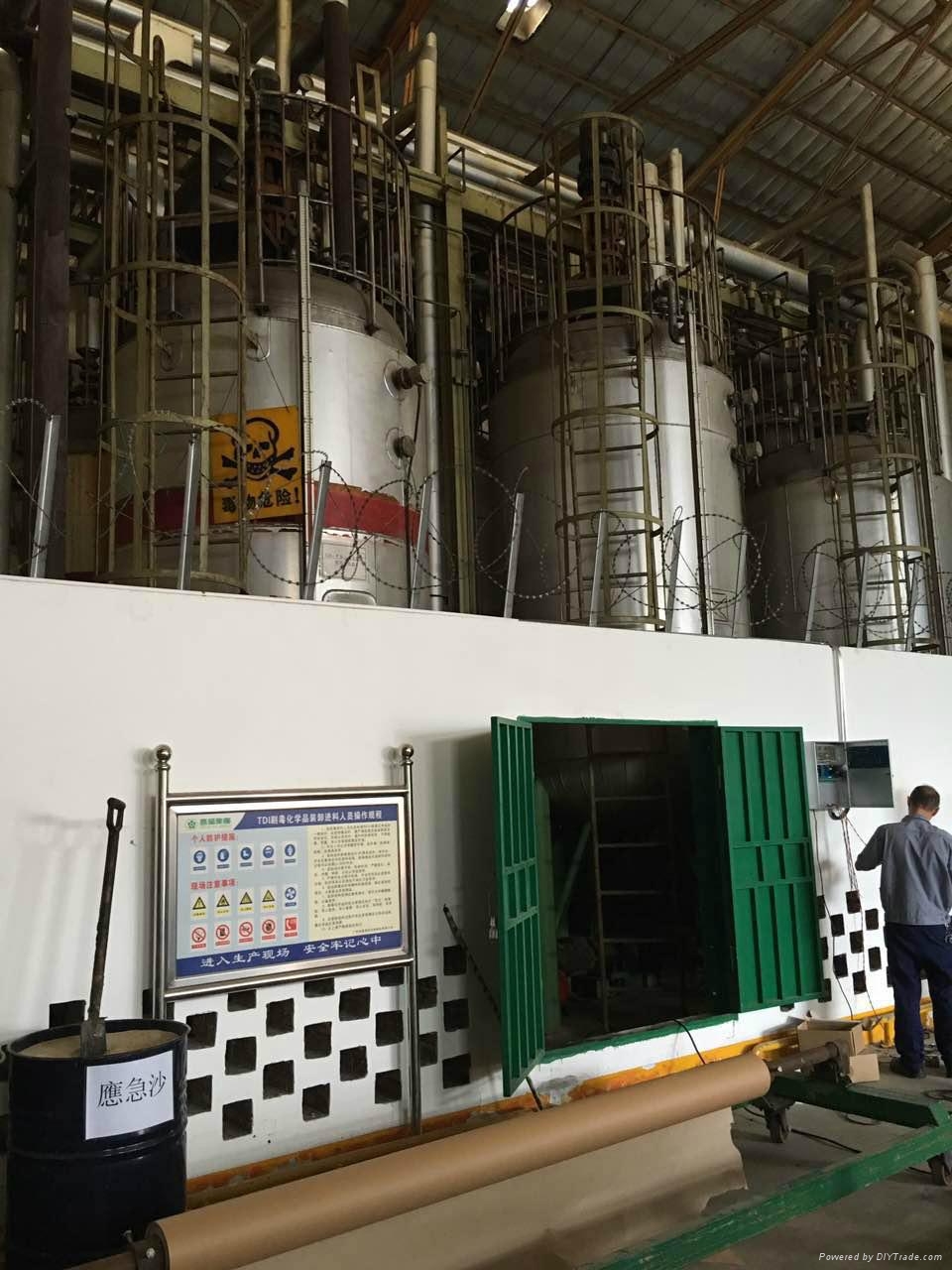

（儲存區現場圖請找18025428489--此處無法插圖）



二、設計原則及依據

Ø GB12358-2006作業場所環境氣體檢測報警儀 通用技術要求

Ø GB3836.15-2000爆炸性環境用防爆電氣設備 第15部分-危險場所電氣安裝（煤礦除外）

Ø GB 16808-2008 可燃氣體報警控制器

Ø 《石油化工自動化儀表選型設計規範》SH3005-1999

Ø 《石油化工企業可燃氣體和有毒氣體檢測報警設計規範》SH3063-1999

Ø 《石油化工儀表接地設計規範》SH/T3081-2003

Ø 《石油化工儀表供電設計規範》SH/T3082-2003

三、設計範圍：

根據廠方提供的資料，承擔該廠甲苯二異氰酸酯（TDI）氣體監測的工藝、設備、電氣、安裝的設計，包括設備的選型、製作、購買、安裝、運行調試和培訓操作人員。



四、設計目標：

Ø 甲苯二異氰酸酯（TDI）氣體檢測報警系統就是要解決以上安全問題，它由甲苯二異氰酸酯（TDI）氣體探頭對廠房存放原料車間內甲苯二異氰酸酯（TDI）氣體含量進行檢測、數據分析、電路轉換、打包后，經RS485總線發送到控制主機K666上，再有控制主機K666到中心監測計算機進行分析，對甲苯二異氰酸酯（TDI）濃度以曲線和數據方式顯示、超限報警，並對相關曆史數據進行存儲管理。 監控室記錄並分析甲苯二異氰酸酯氣體濃度值。

Ø 甲苯二異氰酸酯（TDI）氣體報警器內部聯動：甲苯二異氰酸酯（TDI）氣體報警器內部聯動就是指由報警器控制主機直接控制外控設備（風機和電磁閥）的啟動和關閉，而不用通過聯動控制箱來控制。聖凱安科技系列甲苯二異氰酸酯（TDI）氣體報警器控制主機自帶多組無源/有源可編程聯動輸出。在甲苯二異氰酸酯（TDI）氣體洩漏或者超標監控系統中，甲苯二異氰酸酯（TDI）氣體探測器會將探測到的甲苯二異氰酸酯（TDI）氣體濃度傳輸至甲苯二異氰酸酯（TDI）氣體報警器控制主機，一旦氣體濃度達到低限報警值，控制主機就會發出聲光報警，並輸出低限報警信號（保持信號）以啟動排風扇，降低現場的甲苯二異氰酸酯（TDI）氣體濃度。如果甲苯二異氰酸酯（TDI）氣體探測器探測到甲苯二異氰酸酯（TDI）氣體濃度持續上升，並達到高限報警值，那甲苯二異氰酸酯（TDI）氣體報警器控制主機就會輸出高限報警信號（脈衝信號）以啟動緊急切斷電磁閥，切斷氣源。

甲苯二異氰酸酯（TDI）氣體報警器控制主機與風機的連接甲苯二異氰酸酯（TDI）氣體報警器與功率≤200W 的排風扇可以直接連接，與功率＞200W 風機連接需要通過220V交流接觸器。



五、報警設備產品選型及參數

產品名稱	甲苯二異氰酸酯TDI報警器   SKA/NE-301
檢測氣體	甲苯二異氰酸酯TDI
檢測原理	光離子PID原理
檢測範圍	0-300ppm
分 辨 率	0.01ppm
檢測方式	擴散式
顯示方式	液晶顯示
輸出信號	RS-485數字信號輸出，配合RS232轉接卡可在電腦上存儲數據（選配）2組繼電器輸出：無源觸電容量220VAC 3A，24VDC 3A（選配）報警信號輸出：現場聲光報警，報警聲音：<90分貝（選配）
檢測精度	≤±2%（F.S）
重複性	≤±1%
零點漂移	≤±1%（F.S/年）
報警方式	聲、光報警
響應時間	小於20S
恢復時間	小於20S
防爆類型	本質安全型
防爆標誌	Ex ibdIICT6
防護等級	IP65
直接讀數	PPM
傳感器壽命	24個月
使用環境	溫度-20℃~+70℃；相對濕度≤95%RH（非凝露）
工作電源	24VDC（正常工作電壓範圍：10～30VDC)
外型尺寸（含探槍長度）	170×140×80mm
重    量	1.5Kg
殼體材料	鋁合金



Ø K666控制主機的參數

1、系統特點

■智能化系統，485通訊，循環檢測所 探測器的狀態；

■傳感器穩定、抗毒性好、壽命長、反應靈敏；

■自動輸出聯動，繼電器為無源常開/常閉(觸點容量為AC220V /5A)；

■簡易安裝，先在 上固定好安裝支架，挂上控制器即完成安裝；

2、系統主要參數

1）工作電壓：AC220V，50HZ；

2）額定功率：1.2W/路；

3）測量範圍：0~300PPM；

4）報警設定：根據氣體類型和測量範圍設定；

5）響應時間：小於30s；

6）輸出觸點：低段報警輸出3組常開常閉無源觸點，AC220V/5A；

             高段報警輸出1組常開常閉無源觸點，AC220V/5A；

             高段報警輸出1組脈衝無源觸點，AC220V/5A；

             故障報警輸出1組常開常閉無源觸點，AC220V/5A；

7）報警方式：聲光報警；

8）通訊方式：RS485 ；

9）安裝方式：壁挂式；

10）使用環境：溫度：-10℃～55℃；濕度：15%RH～95%RH；

六、設備、材料清單（清單詳情歡迎來電咨詢深圳市聖凱安科技有限公司）

七、安裝方案

1.工作原理

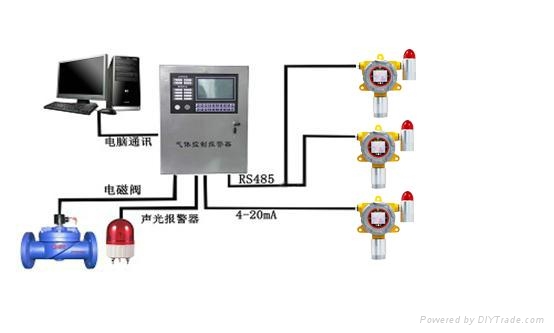

   SKA/NE-301有機揮發物VOC氣體報警器採集到的氣體濃度信號轉換為RS485，並以RS485標準信號的方式傳給K666控制主機上；K666控制主機接受SKA/NE-301有機揮發物VOC氣體報警器傳上來的RS485信號，經過處理、邏輯分析，以數字顯示、聲光報警的方式反映出來（可連接風機，電磁閥等）。

（接線圖請找陳工18025428489）



2、安裝要求

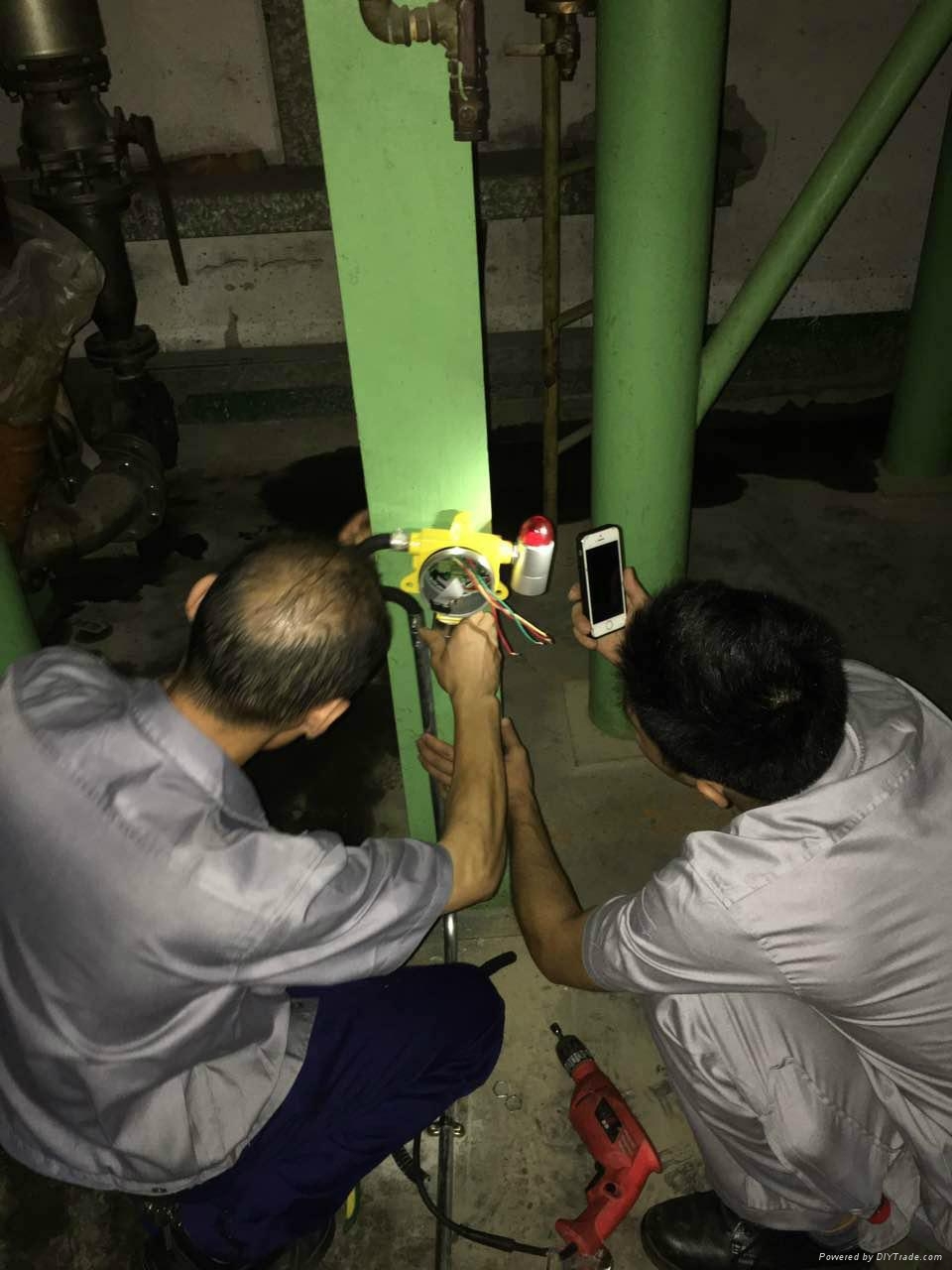

    2.1氣體報警器的安裝必須由具有相應資質的施工隊伍承擔。

    2.2控制器的安裝

2.2.1K666控制主機屬非防暴結構，應固定在安全場所，其箱體底部安裝在距地面1.5米左右，且其週圍5米範圍內不應有影響儀器正常工作的強電磁場。

2.2.2根據K666控制主機的安裝位置，用膨脹螺絲緊固在牆壁上，水平安裝，不傾斜。

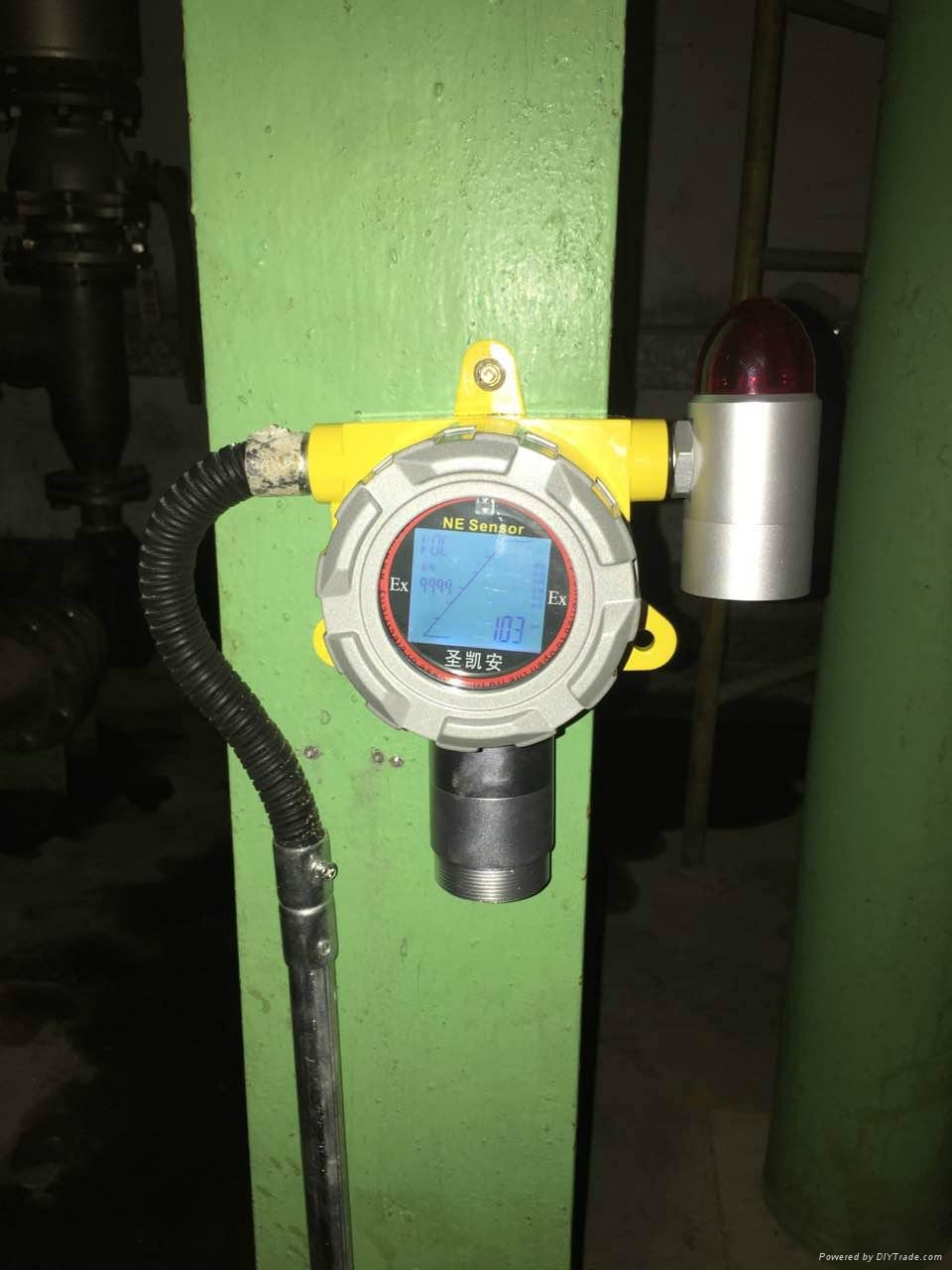

2.3氣體報警器的安裝

2.3.1位置的確定。探測器安裝在可能有釋放源的區域內，探頭對準氣體聚集、擴散的方向，當被測氣體比重大於空氣時（液化石油氣、沼氣），探測器安裝在距離地面20～60cm處，當被測氣體比重小於空氣時（天然氣），探測器安裝高度高于釋放源0.5～2米處。

2.3.2氣體報警器不能安裝在以下位置：

     1.直接受蒸汽、油煙影響的地方；

      2.給氣口、換氣扇、房門等風量流量大的地方；

  3.水汽、水滴多的地方；

  4.有衝擊、震動及強電磁場干擾的地方；

      5.溫度在-40℃以下或70℃以上的地方；
2.4分布與接線要求

2.4.1探測器與控制器之間用四芯電纜線連接，電纜線的線徑與傳輸距離如下表：



序號	線徑（mm2）	傳輸距離（m）
1	1.5	1200
2	2.0	1500



（八、項目部分現場圖略、無法插入圖片）

詳情歡迎來電咨詢：18025428489聖凱安陳工
