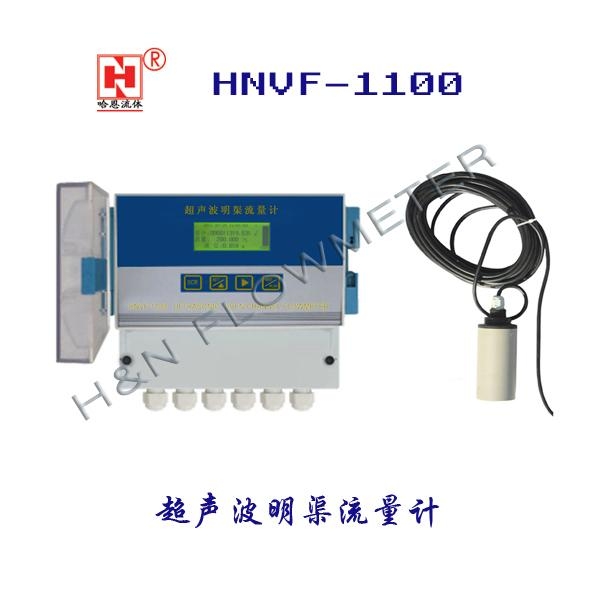

HNVF-1100超聲波明渠流量計

HNVF-1100超聲波明渠流量計
型號:HNVF-1100
品牌:哈恩harhn
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰明渠流量計 , 巴楔爾槽流量計 , 超聲波流量計
單價: ¥3500 / 件
最少訂量:1 件

產品描述


超聲波明渠流量計簡介:HNVF-1100超聲波明渠流量計與量水堰槽配用,主要用來測量具有自由流條件的渠道內的污水流量。哈恩流體研發生產的超聲波明渠流量計引進德國最先進信號處理技術,使測量的穩定性大大提高,測量精度可達到0.1%,安裝簡捷,調試簡單,維護方便。適用於污水處理廠,渠道改造、河道治理、農田灌慨,水利水電等流量測量。


HNVF-1100超聲波明渠流量計

一、產品特點、用途和適用範圍
1.1  特點
 — 數字化信號處理技術,適合惡劣環境的應用
 — 先進的信號環境顯示(示波器技術),調試、安裝方便容易
 — 高速可靠的單片機處理,快速穩定
 — 多重數據濾波技術,測量穩定可靠
 — 16位高精度D/A輸出,提高了4-20mA輸出的精度
 — 配有485接口,可以接計算機或其它數據採集器
 — 有小時、日、月、年流量及斷電信息的數據存儲功能
1.2  用途
    本儀表與量水堰槽配用,主要用來測量具有自由流條件的渠道內的污水流量。適用於污水處理廠,渠道改造、河道治理、農田灌慨等流量測量
1.3  適用範圍
 — 流量範圍:0升/秒~10米3/秒 (由配用的量水堰槽的種類、規格確定)
 — 工作環境溫度:-20~55℃

二、儀表的工作原理
2.1  量水堰槽的測流量原理
    明渠內的流量越大,液位越高;流量越小,液位越低。渠道上游水位與流量的對應關係主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上,相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位,可以根據相應量水堰槽的水位-流量關係,求出流量。
2.2  超聲波測液位原理
    本儀表採用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。超聲波經過t時間,到達水面。這部分能量被水面反射后,被探頭接收。儀表記下這段時間的長度t。探頭內部安裝有溫度傳感器,並把溫度信號傳遞給儀表。儀表計算出探頭的當前溫度,根據超聲波的傳播速度和經過的時間t,經過溫度補償計算出水面到探頭的距離D
2.3  儀表測量原理
    儀表控制探頭髮射和接收超聲波。測量出液位(單位:米)。再通過查存儲在儀表裡的水位-流量表,通過一一對應的數據比對,最後把液位轉成流量顯示出來(單位:立方米/小時)。
    水位-流量表是存儲在儀表裡的一組數據。本儀表的水位-流量表是按相等的液位間隔存儲的。例如使用三角堰時,液位的間隔設為為“0.01m”。儀表的內存中存有:液位=“0.00m”時對應的流量=“0.0000L/S”;液位=“0.01m”時 對應的流量=“0.0136L/S”;液位=“0.02m”時對應的流量=“0.0772 L/S”;液位=“0.03m”時對應的流量=“0.2127L/S”……。一些常用的液位-流量表已預先設置在儀表內。使用時通過參數表選擇對應的堰槽種類就可以得到相應的水位-流量表。

三、儀表的組成及分型
3.1、儀表的組成
    本儀表主要由儀表、探頭部分組成。儀表與探頭連接的電纜,型號:RVVP4-0.3(四芯+屏蔽,外徑小於 6mm)。儀表出廠原配10米,應用中可接長至200米。如要超過200米,需在定貨時聲明。
3.2、堰槽的種類

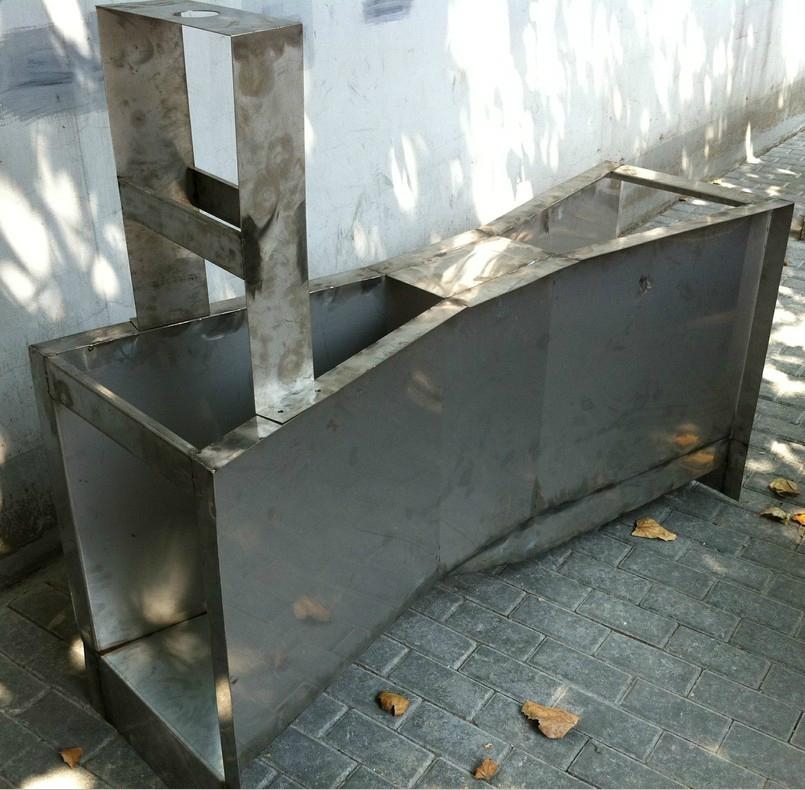

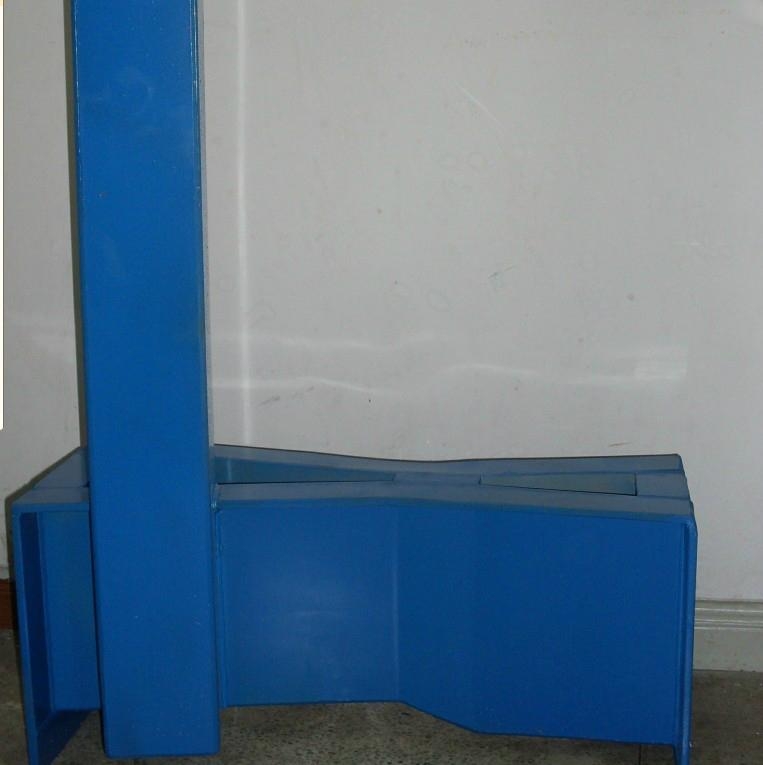

    超聲波明渠超聲波明渠流量計堰槽主要有以下幾種:直角三角堰、矩形堰和巴歇爾槽

四、主要技術指標及技術參數
4.1  流量範圍:0升/秒~10m3/秒 (由配用的量水堰槽的種類、規格確定)
4.2  累計流量:12位十進制數,累滿后自動回零
4.3  流量精度:1%
4.4  測距範圍:3米
4.5  測距精度:0.2%
4.6  液位分辯:1毫米
4.7  工作環境溫度:-20~55℃
4.8  儀表防護等級:儀表顯示部分:IP65;探頭部分:IP65
4.9  供電電源:交流供電 220V±10%  6W
4.10 儀表日曆鐘計時誤差: <2s/24h>
4.11 儀表數據存儲量:存儲記錄小時流量128條,日流量64條,月流量32條,年流量4條,斷電記錄64條。存儲器循環使用,存滿時覆蓋最早的記錄
4.12 4~20mA電流輸出:
外部負載電阻:0~500Ω
誤差: 0.1% (相對儀表示值),負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)
輸出內容:瞬時流量
4.13 RS485:
編碼方式: 1起始位,8數據位,1停止位
波特率: 9600
0-09,當設置為00時每測量一次就會輸出一次
當地址為01-09時,需用命令查詢:
發送格式為:!x(x為地址)
回送格式:#000000000 0000.000;第一組數據是累計流量(立方米)第二組數據是瞬時流量(立方米/小時),兩數據間用空格符分開
4.14 繼電器:
控制方式:每累計設定的m3閉合一次(50毫秒)、液位上限報警
類型:單刀雙擲 (常開、常閉)
觸點容量: AC250V 1A ;DC30V 1A


如有不明:請與客服聯繫
