YJPPC-190工業平板電腦系列：



YJPPC-190A  N2600  雙核四線程  1.6G功耗  3.5W



YJPPC-190B  N2800  雙核四線程  1.86G功耗 6.5W



 產品特性：

19″LED工業級平板電腦材料採用鋁美合金，體積輕巧、造型美觀。達到軍工級別.具備堅固、防震、防潮、防塵、耐高溫多插槽和易於擴充等特點，是各種工業控制、交通控制、環保控制等自動化領域應用的最佳平台。整機配置19”寬溫、高亮度LED液晶顯示屏，集成工業級低功耗嵌入式主板，支持SSD、HDD，具有多個I/O接口，電阻式觸摸屏可選； 19寸LED顯示屏，並具有待機節能模式。支持定時喚醒功能

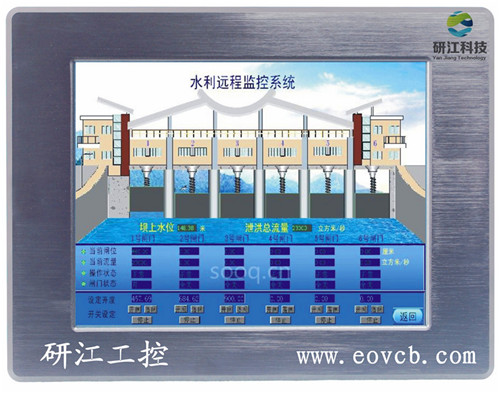

19寸工業平板電腦前面板





19寸工業平板電腦後蓋

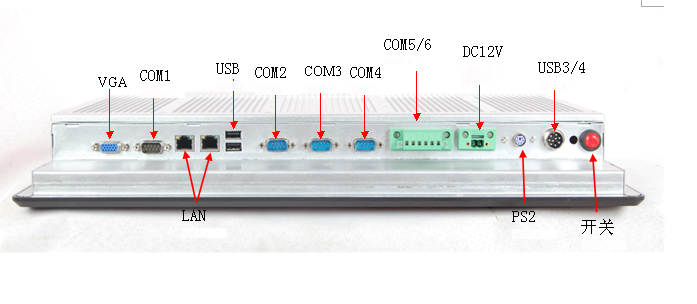

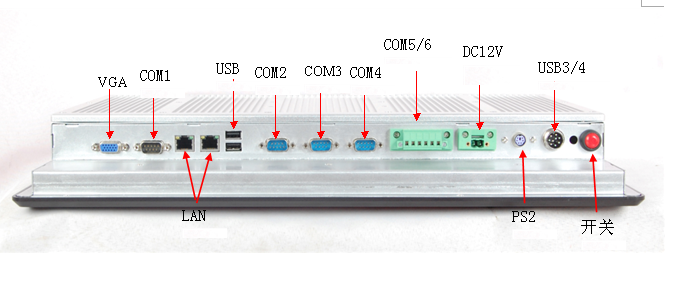

IO接口定義：

開關:可以在電源管理設置開關功能

桌面右鍵屬性-----屏幕保護-------電源--------高級--------電源按鈕設置

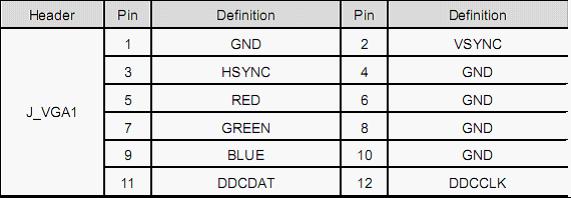

VGA定義；

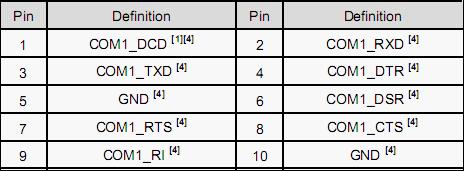

COM1-4定義：

       1      5



        6   9





COM5/6定義：

                 1   2   3    4   5   6







1、2、3為COM5，4、5、6為COM6的1、2、3，COM6可選485模式，但是要在出廠前設置好！







LAN定義：

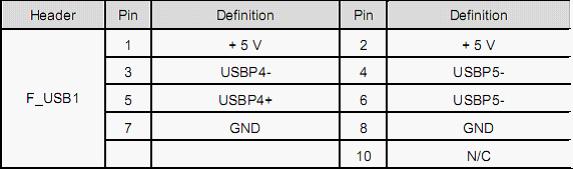

USB1/2





USB3/4航空端子定義：









PS2







● 安裝方式：桌面/壁挂安裝/嵌入式

主板：3.5寸嵌入式工控主板 機構和電源材料：前面板和箱體採用鎂鋁合金壓鑄成型，面板結合PET貼膜達到NEMA IP65防護等級安裝：面板嵌入式，配合支架可VESA安裝開關和指示：ATX開關/電源指示燈/硬盤指示燈電源：直流12V寬壓電源輸入，接口採用緊固型接線端子總體尺寸：484mm×330mm×62.8mm(長x寬x高)開孔尺寸：440mmx306mmx53mm(長x寬x高)整機淨重：8Kg

處理系統

● CPU：板載 Intel Atom N2600雙核心處理器，功耗僅為3.5W。

● 芯片組：Intel®NM10+ICH7 芯片組

● BIOS：AMI 16MB Flash ROM

● 系統內存：1個204Pin DDRⅢSO-DIMM 插槽，支持1066/800MHz的DDRⅢ內存最高支持2GB



顯 示

● 顯示芯片：Intel GMA3600 內建顯示控制器

● 顯存大小：動態共享系統內存作為顯存，最大可達到224MB

● 顯示接口：VGA

● VGA:標準的DB15 接口（後面板），支持CRT 分辨率最高為1920*1200

● VGA+LVDS同時使用可實現獨立雙顯示



以太網

● 網絡控制器：採用REALTEK 8111E 網絡芯片

● 網絡接口: 提供2個RJ_45接口(後面板)

● 速度：1000Mbps

● 支持網絡喚醒（WOL）

● 選配WIFI 無線網卡/3G（電信/聯通）



存 儲

● 提供1 個2.5’硬盤位，可安裝SATAⅡ規格硬盤

● 提供1 個Minisata插槽，可支持SSD硬盤



I/O

● I/O 芯片：ITE IT8782F

● 串口：6串口（4+2），4個標準的DB9 接口，支持RS232模式，1個6pin 鳳凰端子可支持2個RS232模式,1個可選RS 485模式。

● USB： 4 個標準USB接口,兼容USB 2.0規範，其中2個插拔式，2個航空端子。

● PS2：  一個PS2接口供鍵盤輸入



系統開關

● POWER 電源開關（IO面板）

● 支持來電開機，定時喚醒。





散熱系統

● 無風扇全封閉散熱系統（超大散熱片350*220mm)



電源支持

● DC +12V 輸入



看門狗

● 提供255 級硬件復位功能(0~255秒)



環境物理特性

● 抗震測試：GB/T9813-2000

● 工作溫度：-20℃～70℃

● 工作濕度：5%～90%，無冷凝

● 存儲溫度：-30 ℃～70℃

● 結 構: 鋁合金外殼

軟件兼容windows XP、windows XP Embedded、win 7以及Linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）液晶顯示屏尺寸/類型：19" SXGA TFT分  辯 率：1440 x 900顯示 面積：408*255mm反應 時間：12ms背     光：LED背光 MTBF：50,000小時點     陣：0.24 x 0 .24亮     度：450cd/㎡對  比 度：700：1可視角 度：(H)160/(V)160觸摸屏尺寸/類型：19" 精密電阻式觸摸區域：mm反應時間：<2ms表面硬度：3 H點擊壽命：250克力度，3600萬次筆劃壽命：250克力度，500萬次透光率：81%以上環境參數工作溫度：-20℃～+80℃儲存溫度：-30～+85℃相對濕度：5～85%（無冷凝）振動： 50～500Hz,1.5G,0.15mm峰峰值衝擊：10G/peak(11ms sec)
