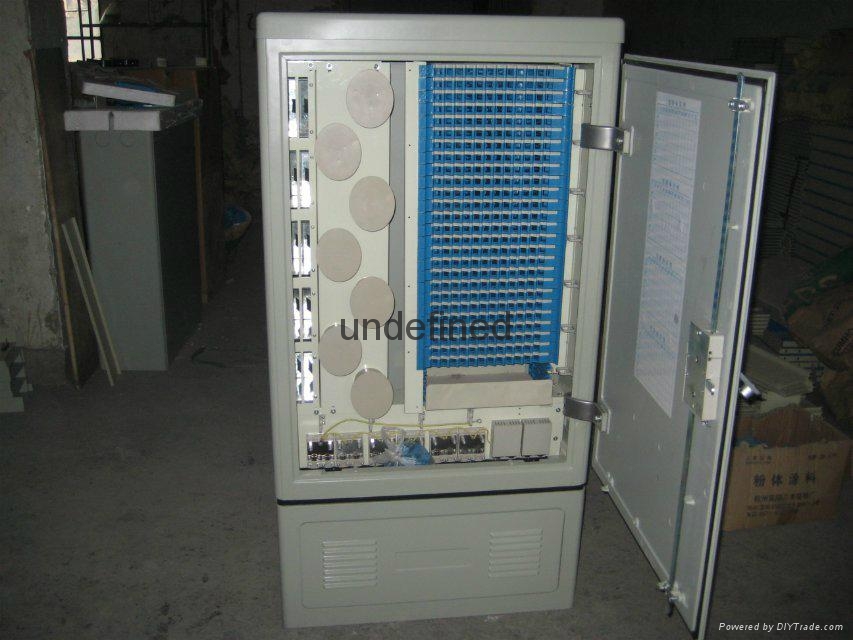

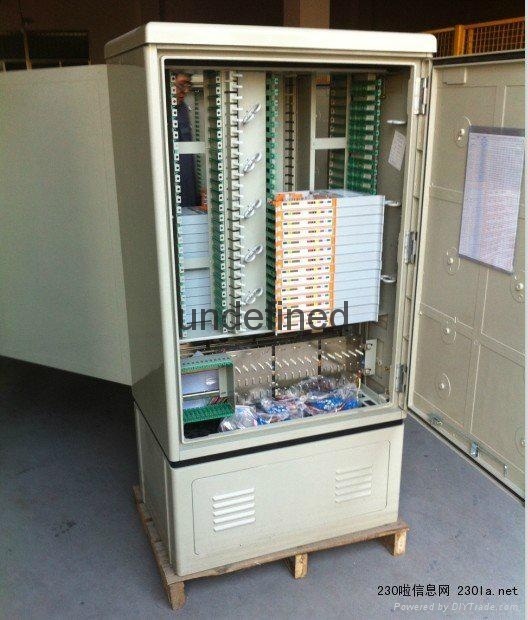

光纜交接箱

（1）箱體採用不鏽鋼鋼板的封閉結構形式，不鏽鋼箱體採用三明治式雙層結構。門通過鉸鏈結構連接，門可自由開合5000次不損坏。門鎖應為防盜結構，具有良好的抗破坏性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

（2）光纜從箱體的底座進纜孔進出。箱體留有相對獨立的進出線孔，孔洞數量應滿足滿配時的需求。

（3）96芯、144芯光纜交接箱採用單面左開門結構，288芯、576芯雙面光纜交接箱採用單面右開門操作結構；576芯單面光纜交接箱採用單面雙開門操作結構。576芯單面雙開門操作結構中，應設有水平走纖槽道，以便於水平走纖的管理和維護。

（4）光纜交接箱配有密封膩子，以便於線纜引入孔處的密封，防止水和囓齒類動物進入機箱。密封膩子應高溫不流淌，低溫不凝固，遇到潮氣會膨脹，切實達到密封要求。



 光纜交接箱配置表

箱體尺寸（參考） 高×寬×深（單位：mm）	熔配一體化托盤數量	過路直熔盤數量（選配）	最大配線容量 （芯）	備註
1460X740X570（含底座）	48	8（共192芯）	576芯（落地/架空）	雙面操作

箱體結構

箱體結構採用全正面或正反兩面操作，布放、盤繞光纖跳線的裝置要設計合理，光纖跳線設定為側走線方式，光纜引入后應有護套管保護，應有足夠大的跳纖面積。整個內部箱體應保証電氣導通，並有完善的接地系統。

箱體必須滿足滿容量布放、盤繞光纖跳線要求，滿配置時不影響維護操作。

機箱內應在合適的位置預留直熔單元，以便於光纜的直通。

光纖終接裝置、尾纖配線裝置、適配器卡座、安裝板、尾纖及適配器，在滿容量範圍內應能方便地成套配置。光纖光纜穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處於何處彎曲，其彎曲半徑應不小於30mm。

箱體表面

金屬箱體表面塗覆層應表面光潔，色澤均勻、無流挂、無露底；金屬件無毛刺鏽蝕。

（1）箱體接地

整個架體應保証電氣導通，並有完善的接地系統。

（2）高壓防護接地裝置

箱體高壓防護接地裝置與光纜中金屬加強芯及金屬護套相連，連接線的截面積應不小於6mm2。

箱體高壓防護接地裝置與地相連的連接端子的截面積應不小於35mm2。

箱體高壓防護接地裝置與箱體間絕緣，絕緣電阻不小於2×104MΩ/500V（直流）。

箱體高壓防護接地裝置與箱體及箱體間耐電壓不小於3000V（DC），1min不擊穿、無飛弧。

箱體高壓防護接地裝置應能可靠接地，接地處應有明顯的接地標誌。



環境描述

使用環境條件

工作溫度：-40℃～＋60℃。

 相對濕度：≤95％（+40℃）。
