YHD2礦用本安型通風多參數檢測儀使用說明書

概述

1產品特點及用途

YHD2礦用本安型通風多參數檢測儀(以下簡稱檢測儀)採用低功耗微處理器、LCD漢字顯示、大容量dataflash等技術,可對礦井下的大氣物理參數風速和差壓進行測量,並可同時顯示大氣壓、溫度、濕度等數值,以上數據與時間、日期等同屏顯示;具有數據的存儲、回顯、刪除及傳輸功能。檢測儀具有顯示清晰、功能全面、數據存儲量大、體積小、重量輕、操作簡捷、維護方便,密封性能好,準確可靠等優點。

檢測儀適用於存在易燃易爆可燃性氣體混合物的煤礦井下、冶金化工現場、環保及氣象等環境,進行風速、壓力的監測。

2、型號的組成及其代表意義

Y

H

D

2

×



















參數數量









































多參數









































本安型









































檢測儀













































3、產品執行標準:

GB 3836.1-2010《爆炸性氣體環境用電氣設備》

GB 3836.4-2010《爆炸性氣體環境用電氣設備》

MT 380-2007《煤礦用風速表》

MT 448-2008《礦用風速傳感器》

MT 393-1995《礦用差壓傳感器通用技術條件》















二、結構特征與工作原理



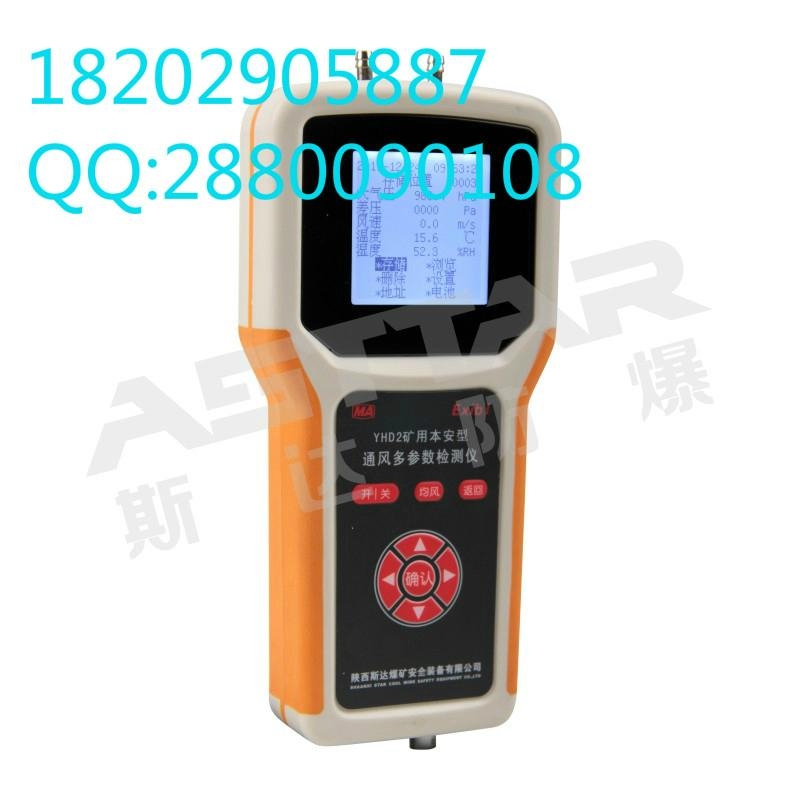

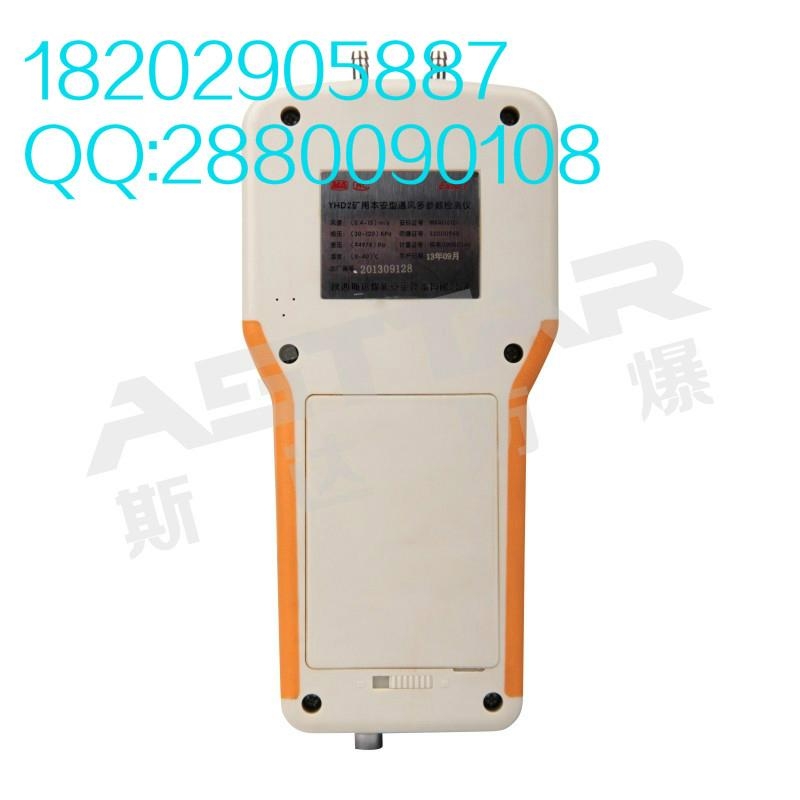

YHD2礦用本安型通風多參數檢測儀結構見圖1



圖1   YHD2礦用本安型通風多參數檢測儀結構圖

1 外殼  2 面膜  3 充電接口  4 電池組   5 LCD顯示屏 6 差壓氣嘴

7 后蓋  8 風速傳感器  9風速傳感器插座



2工作原理

工作原理框圖見圖2




  文本框: LCD显示,文本框: RS232接口



















圖2  YHD2礦用本安型通風多參數檢測儀工作原理框圖

測量時,將風速傳感器連接到檢測儀風速傳感器插座上,風速和差壓傳感器將被測環境中的相應被測量轉換為成正比的模擬信號或數字信號,經模數轉換、濾波放大處理后傳送到微處理器進行處理、運算,然後輸出到液晶顯示屏進行顯示;檢測儀還可對存儲器進行數據的存儲和讀出操作,經RS232接口和計算機進行通訊等。

三、主要技術指標(見表1

項目

技術指標

參數

風速(m/s

差壓(Pa

測量範圍

0.4~5

5~10

10~15

-4978+4978

基本誤差

±0.2

±0.3

±0.4

±2%(F·S)

分辨率

0.1

1

顯示方式

LCD顯示

電池組

5×1800mAh可充電鎳氫電池

連續工作時間

≥10小時(液晶背光打開的情況下)

防爆型式

礦用本質安全型,防爆標誌Exib I

外形尺寸

50×25×155mm

重量

780g

使用環境

工作溫度:0℃~40℃;相對濕度:≤95%(25℃時);

氣壓:(86~106)kPa;風速:(0~15 )m/s;

四、使用、操作

1、開機:在關機狀態下,按“ 開/關 ”鍵3秒,檢測儀屏幕閃爍3次后進入歡迎界面,隨後自動轉入測量主界面,相應的被測值及當前日期、時間及機內當前存儲的數據記錄個數等信息即顯示在液晶屏上;

2、關機:在開機狀態下,長按“開關鍵”3秒, 檢測儀關閉液晶屏顯示及各傳感器電源,進入關機狀態;

3、數據存儲

   鍵使“存儲”菜單處於反白選中狀態,點按“確認”鍵,液晶顯示屏菜單區提示:

       Enter 確認存儲

       ESC 放棄存儲

 點按“確認”鍵,檢測儀將當前顯示區的數據存儲到DataFlash中,並在顯示屏上提示“存儲成功”數據存儲數加1后返回到測量主界面。如果點按“返回”鍵,則放棄存儲操作。

4、數據瀏覽

鍵使瀏覽菜單處於反白選中狀態,點按“確認”鍵后,檢測儀將切換到瀏覽頁面;這時,顯示區將顯示曆史數據記錄,其存儲位置項的顯示切換為

                  xxxx / yyyy

其中

分隔符 / 之前的4位十進制數 xxxx  表示當前顯示的記錄序號;之後的4位十進制數 yyyy 表示存儲記錄總數。顯示總是從第一條記錄開始。

同時,在操作菜單區有以下提示:

:上一條記錄

:下一條記錄

如果按下鍵,顯示頁面將切換到第 xxxx +1 條記錄;如果按下鍵,顯示頁面將切換到第 xxxx -1 條記錄。如果當前瀏覽的記錄是末記錄,按下鍵后,檢測儀會提示“末記錄!”;如果當前瀏覽的記錄是首記錄,按下鍵后,檢測儀會提示“首記錄!”。

瀏覽完成后,點按“返回”鍵退出瀏覽模式,返回到測量主界面。

5、數據刪除

為保証測試數據安全,檢測儀的數據刪除功能只支持“刪除最新數據”和“刪除全部數據”功能,不支持從數據記錄中任意位置刪除數據。

操作方法為按鍵使“刪除”菜單處於反白選中狀態,點按“確認”鍵后,檢測儀將切換到刪除菜單頁面。顯示區將顯示曆史數據記錄,同時操作菜單區提示:

:刪除最新數據

:刪除全部數據

點按鍵,在液晶顯示屏菜單區提示:

       Enter鍵確認

       ESC返回

可根據要求進行操作。刪除完成后,檢測儀提示刪除成功,存儲總數隨之減少。

6、功能設置

   鍵使“設置”菜單處於反白選中狀態,點按“確認”鍵后檢測儀進入設置子菜單,子菜單包括:時間、基準、氣壓、差壓、溫度和風速六個設置選項。

  1. 日期/時間設置

  鍵使“時間”菜單處於反白選中狀態,點按“確認”鍵后操作區顯示

       20××年××月××日

      yy    yy    yy

鍵選擇修改位,按調整當前值,進行日期/時間的校對,調整完成后按“確認”鍵,檢測儀提示設置成功並返回到設置子菜單,按“返回”鍵返回到測量主界面,此時檢測儀應顯示當前設置的日期/時鐘。

  1. A/D基準

A/D基準值是否準確將直接影響到檢測儀風速和差壓參數的標校和測量精度,以及電池的電壓顯示值的準確性,所以標校前須先設置或確認A/D基準是否為2500±1mV

如果本檢測儀A/D顯示值小於2500mV,應正校準,否則為負校準;按“均風”切換“正負”校準。按(增加)和(減小)(負校準反之),調整本檢測儀顯示值等於2500mV,並按“確認”鍵存儲A/D校準值。

  1. 差壓傳感器標定(左邊氣嘴為正壓端,右邊氣嘴為負壓端)

首先將檢測儀開機預熱,待檢測儀穩定后,進行差壓標定操作。

鍵使“差壓”菜單處於反白選中狀態,點按“確認”鍵后操作區顯示

       0 Pa的標定值

        ××××

從差壓氣嘴輸入0Pa差壓給差壓傳感器待下方AD值穩定后,點按“確認”鍵標定0點值,檢測儀進入1500Pa標定,檢測儀顯示:

1500 Pa的標定值

××××

從差壓氣嘴輸入1500Pa差壓給差壓傳感器,待AD值穩定后點按“確認”鍵確認,檢測儀進入-1500Pa標定檢測儀顯示:

-1500 Pa的標定值

××××

從差壓氣嘴輸入-1500Pa差壓給差壓傳感器,待AD值穩定后點按“確認”鍵確認,檢測儀提示:

Enter鍵存儲

ESC鍵放棄

按“確認”鍵后檢測儀提示存儲完成!差壓傳感器標定完成。

  1. 風速傳感器標定

檢測儀的風速傳感器標定須在可調標準風洞中進行,檢測儀風速標校點固定為0m/s1m/s2m/s3m/s4m/s5m/s6m/s7m/s8m/s9m/s10m/s11m/s12m/s13m/s14m/s15m/s16個點。標校方法為:按鍵使“風速”菜單處於反白選中狀態,點按“確認”鍵后操作區顯示:

       0 m/s的標定值

        ××××

將風速傳感器置於0m/s的區域,待下方AD值穩定后,點按“確認”鍵,檢測儀將自動轉為1m/s點的標校,我們須按照檢測儀的提示將風洞風速值調至指定值,待風洞風速及傳感器AD值穩定后,點按“確認”鍵既進入下一點的標校。完成全部標定點后按“確認”鍵,檢測儀顯示:

Enter鍵存儲

ESC鍵放棄

按“確認”鍵后檢測儀提示存儲完成!風速傳感器標定完成。

結合實際使用情況,可以在標定到7m/s風速之後的任意點終止後段標定,既在大於等於8m/s標定時,先按“返回”,檢測儀提示:

Enter鍵存儲

ESC鍵放棄

按“確認”鍵低段標校完成。

備註:檢測儀只可準確測量進行過標定段的風速,未標定高段測量顯示值無參考意義。

       7、地址設置

給檢測儀設定唯一的地址碼,便於對工作或通訊的檢測儀進行區分,或對檢測儀存儲並上傳的測量數據進行分類統計和分析。

檢測儀設定方法為按鍵使“地址”菜單處於反白選中狀態,點按“確認”鍵后,檢測儀將切換到地址設定頁面。顯示區將顯示:

原地址:***

新地址:***

同時光標停留在新地址的第一個字符上,點按鍵,修改數值大小,按鍵改變地址設定位,修改完成后按“確認”鍵,檢測儀提示:

            Enter鍵確認

       ESC返回

按“確認”鍵,檢測儀提示,存儲完成,然後返回到測量主界面。如想放棄修改,按ESC返回。

8、電池

鍵使“電池”菜單處於反白選中狀態,點按“確認”鍵檢測儀顯示當前電池電壓值,同時提示“電量正常”或“電量不足請充電!”

當電池電壓低於5.5V時檢測儀將提示:“電池電量不足,請充電!”;當電池電壓低於5.3V時,檢測儀自動關機。

9、通訊

本檢測儀具有通過隨機配送的數據採集軟件對檢測儀所採集到的數據進行上傳、顯示、備份、查詢、統計分析、打印和Excel導出等功能。具體操作方法如下:

1)數據採集軟件的安裝

如首次使用通訊功能,則需要在計算機上安裝配套數據採集軟件;

安裝方法為:將檢測儀配套的驅動光盤插入到需通訊的電腦光驅中,打開光盤找到安裝文件“setup.exe”,雙擊“setup.exe”開始安裝並按照軟件的提示操作,直至提示“安裝完成”,點擊“安裝完成”按鈕完成軟件的安裝。(詳細安裝卸載方法見配套光盤中“通風多參數檢測儀數據下載系統安裝說明.doc”)

2)連接檢測儀並進行串口設置

用隨機配套的通訊線將檢測儀(MINI USB)和電腦(串口)連接起來,雙擊桌面上 “YHD-2礦用本安型通風多參數檢測儀數據下載系統”圖標,打開數據採集軟件,點擊“系統設置\串口設置” 並將設置項選擇為“COM1;波特率9600;無 校驗位;8位數據位;1位停止位”並點“保存”按鈕退出。

3)數據的採集和查詢統計

    串口設置完成后,點擊“數據採集\檢風儀數據”彈出採集對話框,點擊操作項的“數據採集”按鈕,檢測儀屏幕會提示“記錄數據傳送中……”,當傳送完成后,檢測儀提示“記錄數據傳送結束……”,同時計算機彈出提示“數據採集已完成!”;這時點擊“數據顯示”即可查看上傳的各參數記錄;

點擊軟件的“查詢統計”即可實現記錄全部顯示和條件查詢,也可實現記錄數據的打印和導出等功能;也可點擊“趨勢分析”對上傳的數據進行趨勢分析。(詳細操作方法及其它功能見採集軟件“幫助/操作手冊”)

常見故障及排除(見表2



故障現象

原因分析

排除方法

不開機

電池電量不足

充電

面膜開關損坏

更換面膜

主板故障

返廠維修

風速及差壓偏差過大

長期未標校

請定期標校

傳感器老化或損坏

更換新傳感器並重新標校

功能按鍵不靈

面膜開關老化或損坏

更換面膜開關

無信號輸出

信號線接觸不良

找出原因重新焊牢

表 2















注意事項

1、使用檢測儀前請認真閱讀本使用說明書。

2、檢測儀應有專人維護使用,嚴禁隨便拆卸。

3、檢測儀和風速探頭在攜帶、使用中嚴禁碰撞摔磕,並注意保持清潔。

4、檢測儀的鎳氫電池組出廠時已澆封在后蓋殼體內,若需更換應使用儀表製造廠的配件,由專業人員維修更換,嚴禁使用其它電池。

5嚴禁在井下拆機檢查和修理,嚴禁隨意更換儀表的元器件。

6、檢測儀配套的充電器屬非防爆產品,嚴禁帶入井下給檢測儀充電。

7、檢測儀長時間儲存不用時,須每三個月對其進行放充電一次,以防止電池組因過放電而損坏。

七 成套性

1、檢測儀主機                             1

2、專用充電器                             1

3、風速傳感器                                                 1

4、配套光盤                               1

5RS232串口通訊線                       1

6、皮盒(含皮帶)                         1

7、包裝箱                                 1

8、使用說明書                             1

9、合格証                                 1

貯存、運輸

1 檢測儀可採用包括陸運、水運和空運在內的各種方式進行運輸,運輸中須防止劇烈衝撞、重壓及雨淋,防止與腐蝕品混裝。

2 、檢測儀應貯存於空氣流通,無腐蝕性氣體,無滴水和液體侵襲,空氣相對濕度不大於90%,溫度為(0~40)℃的倉庫中。

開箱及檢查

打開包裝箱后根據《裝箱單》或本說明書第七條“成套性”檢查檢測儀配件是否齊全。

保修承諾

本產品保修期為12個月,自發貨之日起計算。在此期間非人為原因損坏,本公司負責免費維修(不可抗拒因素除外,例如:自然災害、戰爭等)。

注:本公司保留對說明書內容進行修改而不另行通知的權利
