拉杆式LVDT位移傳感器

拉杆式LVDT位移傳感器
型號:POM-HDG20
品牌:HODON
原產地:中國
類別:電子、電力 / 電子元器件 / 傳感器
標籤︰拉杆式位移傳感器 , LVDT位移傳感器 , 位移傳感器
單價: ¥1 / 件
最少訂量:1 件
發送查詢
点击这里给我发消息

產品描述

一、綜述

  差動變壓器式位移傳感器(LVDT)可廣氾應用於航天航空,機械,建築,紡織,鐵路,煤炭,冶金,塑料,化工以及科研院校等國民經濟各行各業,用來測量伸長,振動,物體厚度,膨脹等的高技術產品。

  直流LVDT具有優良的性能,採用方便的單電源9-28V DC供電,電子電路密封在304不鏽鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-5V或4-20mA輸出。



二、特點

  1、 外徑20mm,不鏽鋼304外殼,分體式。

  2、直流單電源供電,內置高性能信號解調器。

  3、三線制電壓輸出0-5V或0-10V,

  4、二線制電流型輸出4-20mA。

  5、測量範圍由1mm-500mm,分辨率高,重複性好。

  6、無滑動觸點,使用壽命長。

三、產品應用

  1、 機床及工具定位。

  2、液壓缸定位。

  3、閥門位置檢測與控制。

  4、水泥行業,橋面移位檢測

  5、地鐵地道工程防護。

四、性能參數

  供電電源:9 ~28V DC

       工作電流:電壓輸出型供電電流≤12mA

                        二線4~20mA電流輸出型LVDT,供電電流4~20mA

  位移量程:2.5, 5, 10, 15, 25, 50, 100, 250, 500mm

  輸出信號:0~5V (9 ~28V DC供電電壓)

                        0 ~10V (15 ~28V DC供電電壓)

                        4 ~20mA (二線制, 15 ~28V DC供電電壓)

                        數字式輸出 (9 ~28V DC供電電壓)

  線性誤差:模擬輸出:±0.25%,±0.5% 等可選; 數字輸出:0.25%,0.1%等可選

  重複誤差:≤0.01% of FS

  分辨率:≤0.01um(最高),數字式輸出是16bit

  動態特性:250Hz(最大)

  工作溫度:-25℃ ~ +175℃

  溫度係數:零點 ≤0.01%/℃,靈敏度≤0.025%/℃。

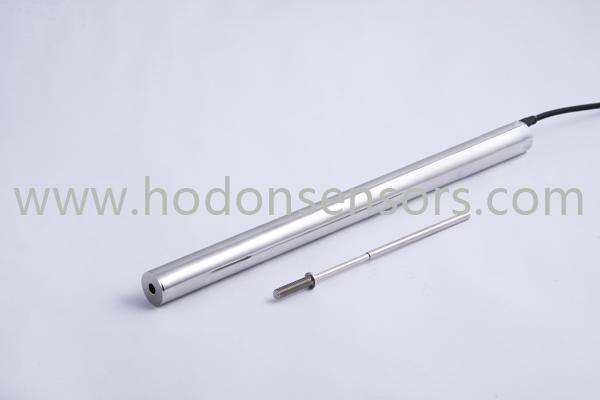

拉杆式LVDT位移傳感器 1拉杆式LVDT位移傳感器 2拉杆式LVDT位移傳感器 3
