一、概述：
XMT改進型系列溫度顯示調節儀（簡稱儀器）以單片機為核心設計，採用SMT貼片工藝生產，整機工藝先進，性能穩定，具有控溫準確、抗干擾能力強，操作簡單等優點。全數字化調校，熱電偶冷端自動補償，可滿足不同的實用要求。產品廣氾應用於包裝機械、木工機械、冶金、陶瓷等行業的溫度測量和控制。

XMT改進型系列溫度顯示調節儀產品符合標準GB/T13639。

二、主要技術參數：
1.顯示誤差：小於等於正負（1.0%FS+1個字）。
2.冷端補償誤差：小於等於正負2°C。
3.控制靈敏度：小於等於0.75%FS。
4.儀表分辨率：1°C互毆0.1°C。
5.儀表采樣週期：3次/s。
6.輸出觸點容量:繼電器觸點220V阻性負載小於等於3A；繼電器觸點220V感性負載小於等於1A。
7.輸出直流電壓：SSR驅動電平DC12V正負2V（小於等於30mA）。
8.時間比例調節：輸出週期20s。
9.信號輸入：熱電偶：K或E；熱電阻：Pt100或Cu50。
10.控制方式：二式位、三式位，時間比例式。
11.工作電源：AC220V正負10%  50Hz-60Hz（特殊電源可訂做）。
12.工作環境：溫度0-50°C（未結冰狀態），相對溫度小於等於85%的無腐蝕性氣體場合。
13.大氣壓力：86kPa-106kPa.

三、儀表型號定義：

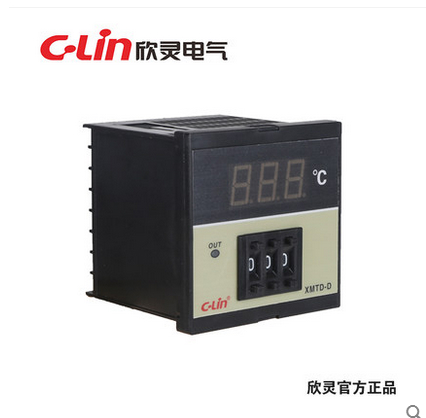

四、儀表的面部結構（典型說明）：
五、儀表操作說明：

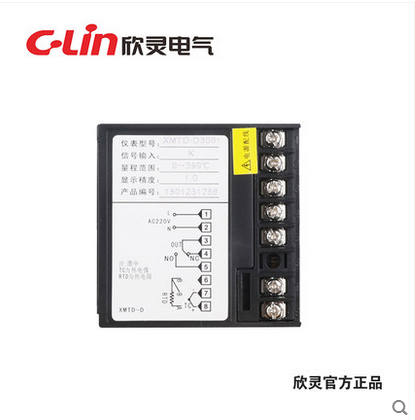

儀表按接線圖正確接線后上電，儀表顯示按順序顯示以下參數：版本號，輸入類型（傳感器分度號）。輸出模式，最後顯示當前溫度測量值。

儀表上電后，測量指示燈亮，數碼管窗口顯示當前測量值：按“SET”鍵一下，下限設定值指示燈亮，數碼管窗口顯示下限設定值；再按“SET”一下，上限設定值指示燈亮，數碼管窗口顯示上限設定值。測量狀態下按“SET”一下，上限設定值指示燈亮，數碼管窗口顯示上限設定值。測量狀態下按“SET”鍵可對顯示窗口的測量值、設定值之間進行切換：按加鍵、減鍵可修改設定值。

六、儀表工作方式說明：
1.二位式控制：測量值低於設定溫度、儀表端子總低接通，且輸出啟動指示燈（ON綠色）亮：實際溫度高于設定溫度時儀表端子總低分開且輸出停止指示燈（OFF紅色）亮。剛開機時，先將設定值置於所需要溫度的80%處，待儀表切換幾次以後，再將設定值置於所需要的溫度處，這樣可減少剛開機時的溫度過沖。

2.三位式控制：當測量值低於下限設定時，溫度上or下限輸出指示燈亮即上or下限繼電器均總低通，當實際溫度達到或者超過下限設定值但低於上限設定值時，溫度下限輸出指示燈（綠色）亮滅，溫度上限輸出指示燈（紅色）仍亮，下限繼電器（停止）總低斷，一般作溫度控制時，可把下限繼電器輸出作輔助加熱控制，上限作加熱控制，也可把下限繼電器輸出作溫度控制，而把上限繼電器輸出作超溫報警，該控制方式時上下限獨立設定，獨立輸出。

3.時間比例式：當測量值未進入比例帶時，儀表繼電器總低通、負載升溫。當進入比例帶后，繼電器開始有規律地進行開關動作。溫度越接近設定溫度，總低通的時間越短，反之亦然。此儀表用改變負載平均加熱功率的方式來改變溫度，所以當散熱平衡時溫度可基本穩定在某一很小的範圍內。

4.特殊的回差模式：產品型號后帶“F”則表示該儀表具有特殊回差調節的功能，比如：XMTA-2201F1（改進型）。儀表在低於下限設定時啟動或停止輸出，高于上限時啟動或停止輸出，儀表的輸出繼電器為高、總、低三個端子。

回差加熱模式（F1）：若儀表下限溫度設置為40°C，上限溫度為80°C；當測量溫度低於40°C時，下限輸出指示燈亮，總低通，總高斷，啟動加熱；當測量溫度高于40°低於80°時，輸出狀態不變化；當測量溫度高于80°時，上限輸出指示燈亮，下限輸出指示燈滅，總低斷，總高通，停止加熱。

回差制冷模式（F2）：若儀表下限溫度設置為40°，上限溫度為80°；當測量溫度高于80°時，上限輸出指示燈亮，總低通，總高斷，啟動制冷；當測量溫度高于40°，低於80°時，輸出狀態不變化；當測量溫度低於40°時，下限輸出指示燈亮，總低斷，總高通，停止制冷。
