ES50-UVO3型臭氧濃度在線檢測儀

檢測原理：紫外光雙光路吸收法，用於臭氧發生器出口濃度實時檢測。

產品品牌：無眼界











一、產品概述

     ES50-UVO3型臭氧濃度檢測儀部件均由國外提供，產品可根據用戶要求進行貼牌OEM。

本款臭氧濃度檢測儀主要用於臭氧發生器出口的濃度測量，可連續在線檢測臭氧發生器出口管道中臭氧濃度。主要用於連續檢測各種工業環境下的臭氧氣體，也可用於檢測運行中的管道、容器等環境的臭氧氣體。廣氾應用於製藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。

    ES50-UVO3型臭氧濃度檢測儀依據朗伯—比爾定律，通過測量臭氧對紫外光吸收前後的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，設備每可每隔2周校零一次，開機無需每次校零，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，採用德國分離式光池技術，設備具有無洩漏、耐壓高、耐大流量采樣氣體衝擊、易清潔、維護方便、操作簡單、使用成本低等特點。

應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。



二、技術參數及安裝

量程範圍：0-200mg/m3；0～200 mg/L; (0-100mg/L,0-20mg/L)；0～300mg/L、200mg/L、100mg/L、50mg/L、0-1000ppm、5000ppm、10000ppm

顯示解析度：0.1mg/m3；0.1mg/L、1 ppm、10ppb

輸入氣體流量：1.0～2.0L/min；

輸入壓力：<0.1Mpa

零點漂移：<0.5%

回應時間：<2S

取樣口管徑：Φ4（4mm*3mm）

檢測精度：3%的讀數

通訊方式：RS-485；RS-232；

輸出方式：差分4-20mA，線性；

重量：1kg；

電源：AC220V-15V DC適配器；

尺寸：145*70*165mm;

注：1mg/L=1g/m3=467PPM



三、產品特點：

測試方法：雙光束紫外光吸收法,測量精度高

產品優勢：相比單光束更快的響應速度

紫外光源：長壽命紫外光源（253.7nm）

智能補償：內置光源自動補償功能

測量範圍：極寬的測試範圍0～200 mg/L;

體積小巧：重量輕便於攜帶；

產品供電：100到240VAC寬電壓設計；

數據顯示：4位LCD顯示，可選擇背光，黑暗中也可清晰讀數；

輸出功能：可選配4-20mA電流信號輸出或者RS485通訊

UV-300型臭氧濃度檢測儀開機即進入工作狀態，建議熱機10min后使用。

使用時，請首先確保電氣、管路連接正確，流量控制在1.0L/min左右。











四、產品結構組成

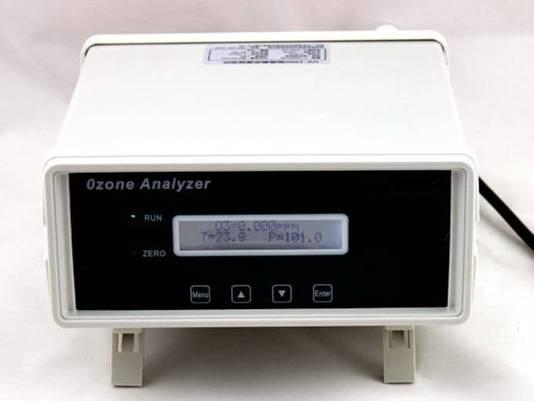

前面板顯示

四個按鍵說明：“選項/取消”鍵，“移位”鍵，“調整”鍵，“確定”鍵。

OUTPUT信號輸出說明

1.Alam：繼電器信號輸出

2.Alam：繼電器信號輸出

3.G：空

4.+15：空

5.A：數字信號輸出RS485+

6.B：數字信號輸出RS485-

7.TXD：數字信號輸出RS232 TXD

8.G: 數字信號輸出RS232 接地G

9.RXD：數字信號輸出RS232 RXD

10.4-20mA+:電流輸出4-20mA+

11.G:電流輸出4-20mA-



ES50-UVO3型臭氧濃度檢測儀校零方式為手動校零。在熱機10min后進行手動校零，校零時不能通入臭氧，以免影響校零的準確性。建議每隔1周校零一次，此後每次校零都應該關閉臭氧源，進行校零。進入紫外傳感器的氣體務必保持乾燥，無雜質，若氣體濕度高應加乾燥裝置，除塵裝置。
