一、 概述

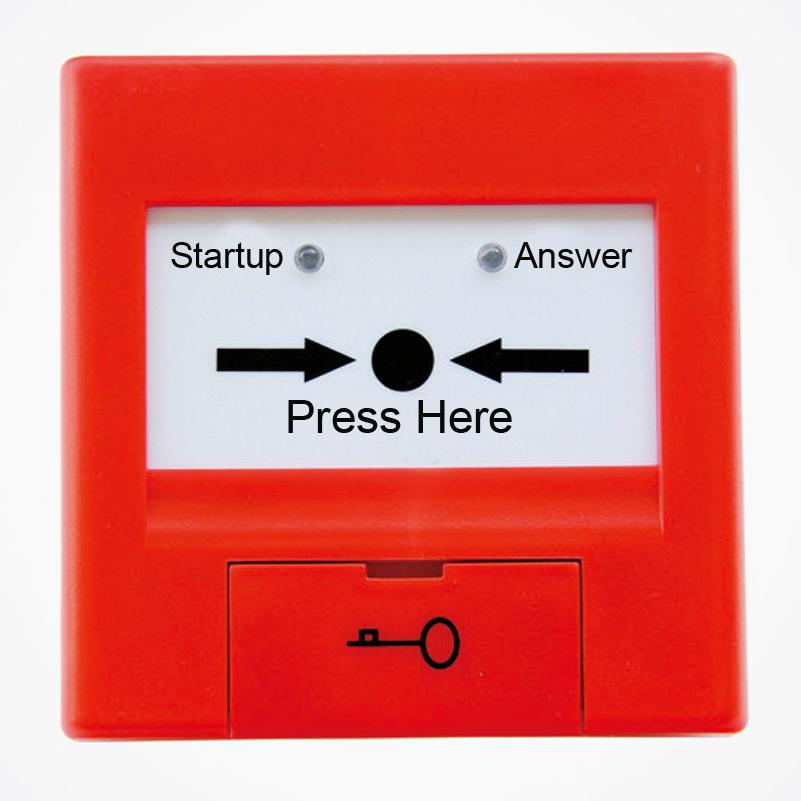

TCXH5205型消火栓按鈕（以下簡稱按鈕）安裝在公共場所，當人工確認火災發生后按下按鈕上的壓片，可向控制器發出啟動信號，同時啟動消防泵。控制器接收到啟動信號后，顯示出按鈕的編碼信息併發出聲響，當確認消防泵已啟動后，點亮按鈕的回答燈。

二、 特點

1. 採用拔插式結構設計，安裝簡單方便。
2. 按鈕上的按片在按下后可用專用工具復位。
3. 用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
4. 地址編碼由電子編碼器直接寫入，工程調試簡便可靠。

三、 技術特性

1. 工作電壓：

信號總線電壓：總線24V

1. 工作電流：

監視電流≤0.2mA

啟動電流≤1.5mA

1. 啟動零件型式：可重複使用型
2. 啟動方式：人工按下按片
3. 復位方式：用專用鑰匙復位
4. 指示燈：啟動燈：紅色，正常巡檢時約3s閃亮一次，啟動后常亮

            回答燈：綠色，當確認消防泵啟動后，點亮此燈

1. 編碼方式：電子編碼，編碼範圍在1～255之間任意設定
2. 線制：兩線制/六線制
3. 使用環境：

類    型：戶內

溫    度：-10℃～+55℃

相對濕度≤95%，不凝露

1. 外形尺寸：90mm×90mm×42mm (帶底殼)
2. 殼體材料和顏色：ABS，紅色
3. 重量：約120g(含底殼)
4. 安裝孔距：60mm
5. 執行標準：GB 16806-2005
