果蔬烘乾空氣能蒸汽發生器

果蔬烘乾空氣能蒸汽發生器
型號:DNS-500
品牌:德納森
原產地:中國
類別:工業設備 / 通用機械 / 工業鍋爐及配件
標籤︰果蔬烘乾蒸汽機組 , 果蔬脫水蒸汽鍋爐 , 果蔬脫水蒸汽設備
單價: ¥300000 / 件
最少訂量:1 件
發送查詢

產品描述

空氣能電磁加熱蒸汽機組

項目介紹

高效 節能 環保 零排



替代蒸汽鍋爐的最新產品

DNS500型(0.5噸)蒸汽機組按照24小時、360天節能費用如下:

1、比常規電鍋爐年節省:55.08萬元

2、比燃油鍋爐年節省:61.8萬元

非壓力容器免年檢,市面上產蒸汽最快的設備

5分鐘產蒸汽,過熱及飽和蒸汽可按照客戶要求選擇蒸汽量



空氣能電磁加熱蒸汽機組簡介

空氣能電磁加熱蒸汽機組項目,致力于彌補傳統電鍋爐的產蒸汽慢、能耗高、故障率高的缺陷,在國內率先利用空氣能和電磁加熱技術研發產蒸汽快、能耗低、智能化蒸汽機組。目前已申請多項發明及實用新型專利。並成功研發出多款適用於不同行業的蒸汽機組。

本設備已成功在浙江、廣西、山東等多地應用。主要應用行業醫院、電力、石化、造紙、化工、冶金、院校、服裝、洗滌、水泥制品、食品等行業。



1 DNS500型空氣能電磁加熱蒸汽機組圖(圖在山東黒木公司運行圖)



節能指標

據悉,《2014-2015年節能減排低碳發展行動方案》經國務院同意並印發后,各地區對於燃煤鍋爐的淘汰任務都在加快開展步伐。





按照0.5噸每台市場售價35萬元估算。



一、       蒸汽機組選型表

1 空氣能電磁加熱蒸汽機組選型表

型號       定額蒸發值

(公斤)       蒸發方式       額定電功率    壓力範圍(Mpa 溫度

範圍   蒸汽出口管徑       規格尺寸

(長**高)       連接方

DNS200  200  管道直熱       < 140KW       0.3-0.8    125-250  DN25      2000x1800x2200    法蘭

DNS300  300  管道直熱       < 190KW       0.3-0.8    125-250  DN50      2000x1800x2200    法蘭

DNS400  400  管道直熱       < 230KW       0.3-0.8    125-250  DN50      2500x2000x2200    法蘭

DNS500  500  管道直熱       < 275KW       0.3-0.8    125-250  DN50      2500x2000x2200    法蘭

DNS750  750  管道直熱       < 410KW       0.3-0.8    125-250  DN50      2500x2000x2200    法蘭

DNS1000       1000       管道直熱       < 550KW       0.3-0.8    125-250  DN65      3200x2000x2200    法蘭

NDS2000       2000       管道直熱       <1100KW       0.3-0.8    125-250  DN80      4000x2000x2200    法蘭

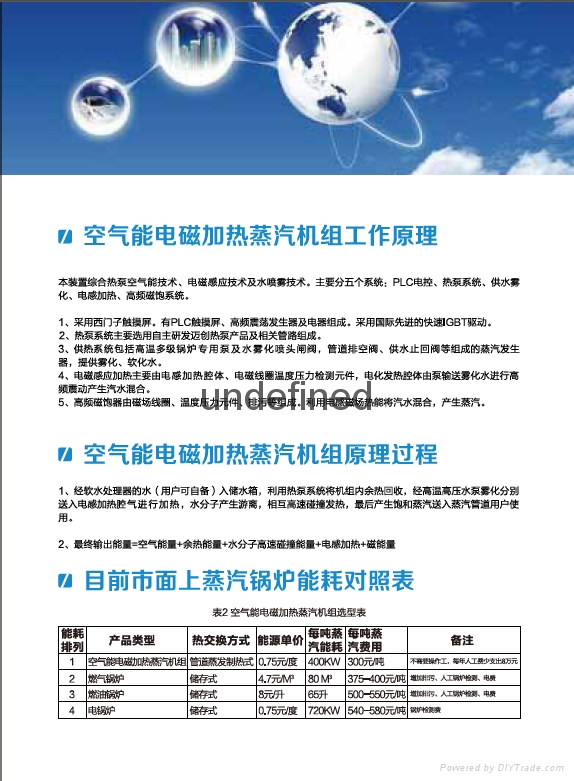

二、       空氣能電磁加熱蒸汽機組工作原理

本裝置綜合熱泵空氣能技術、電磁感應技術及水噴霧技術。主要分五個系統:PLC電控、熱泵系統、供水霧化、電感加熱、高頻磁飽系統。

1、採用西門子觸摸屏。有PLC觸摸屏、高頻震盪發生器及電器組成。採用國際先進的快速IGBT驅動。

2、熱泵系統主要選用自主研發邁創熱泵產品及相關管路組成。

3、供熱系統包括高溫多級鍋爐專用泵及水霧化噴頭閘閥,管道排空閥、供水止回閥等組成的蒸汽發生器,提供霧化、軟化水。

4、電磁感應加熱主要由電感加熱腔體、電磁線圈溫度壓力檢測元件,電化發熱腔體由泵輸送霧化水進行高頻震動產生汽水混合。

5、高頻磁飽器由磁場線圈、溫度壓力元件、排污等組成。利用電感磁場熱能將汽水混合,產生蒸汽。

三、       空氣能電磁加熱蒸汽機組原理過程

1、經軟水處理器的水(用戶可自備)入儲水箱,利用熱泵系統將機組內余熱回收,經高溫高壓水泵霧化分別送入電感加熱腔氣進行加熱,水分子產生游離,相互高速碰撞發熱,最後產生飽和蒸汽送入蒸汽管道用戶使用。

2、最終輸出能量=空氣能量+余熱能量+水分子高速碰撞能量+電感加熱+磁能量

四、       目前市面上蒸汽鍋爐能耗對照表

2 蒸汽鍋爐能耗對照表

能耗

排列       產品類型       熱交換方式    能源單價       每噸蒸汽能耗       每噸蒸汽費用       備註

1     空氣能電磁加熱蒸汽機組    管道蒸發制熱式    0.75/      600KW   450/       不需要操作工,每年人工費少支出8萬元

2     燃氣鍋爐       儲存式    4.7/m3       80 m3     375-400/ 增加排污、人工鍋爐檢測、電費

3     燃油鍋爐       儲存式    8/    65      500-550/ 增加排污、人工鍋爐檢測、電費

4     電鍋爐    儲存式    0.75/      720KW   540-580/ 鍋爐檢測費

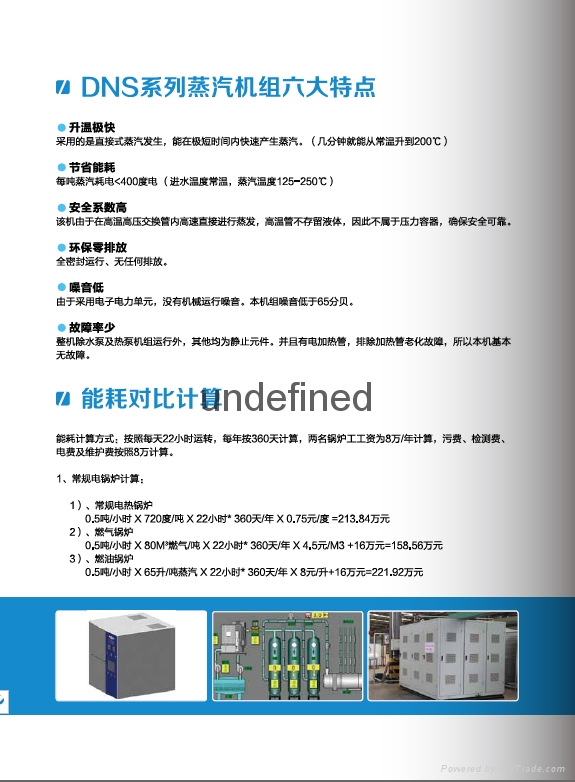

五、       DNS系列蒸汽機組六大特點

    升溫極快

採用的是直接式蒸汽發生,能在極短時間內快速產生蒸汽。(幾分鐘就能從常溫升到200oC

    節省能耗

每噸蒸汽耗電<600度電 (進水溫度常溫,蒸汽溫度125-250℃)

    安全係數高

該機由於在高溫高壓交換管內高速直接進行蒸發,高溫管不存留液體,因此不屬於壓力容器,確保安全可靠。

    環保零排放

全密封運行、無任何排放。

    噪音低

由於採用電子電力單元,沒有機械運行噪音。本機組噪音低於65分貝。

    故障率少

整機除水泵及熱泵機組運行外,其他均為靜止元件。並且有電加熱管,排除加熱管老化故障,所以本機基本無故障。



六、       能耗對比計算

能耗計算方式:按照每天24小時運轉,每年按360天計算,兩名鍋爐工工資為8/年計算,污費、檢測費、電費及維護費按照8萬計算。

1、常規電鍋爐計算:

1)、常規電熱鍋爐

0.5/小時 x 720/ x 24小時* 360/ x 0.75/ =233.28萬元

2)、燃氣鍋爐

0.5/小時 x 80M3燃氣/ x 24小時* 360/ x 4.5/m3 +16萬元=171.52萬元

3)、燃油鍋爐

0.5/小時 x 65/噸蒸汽 x 24小時* 360/ x 8/+16萬元=240.64萬元

2、德納森空氣能電磁加熱蒸汽蒸汽機組(DNS5000.5噸)為計算運行成本

機組蒸發量:0.5/小時 2、用電功率:200KW 3、供電電壓:380V

275KW x 24小時/ x 360/ *0.75/ =178.2

DNS500型(0.5噸)蒸汽機組每年節能費用如下:

1、比常規電鍋爐年節省:233.28-178.2=55.08萬元

2、比燃氣鍋爐年節省:171.52-178.2=-6.68萬元

3、比燃油鍋爐年節省:240.64-178.2=61.8萬元

通過上述數據結論



德納森DNS系列電磁加熱蒸汽蒸汽機組綜合運行成本最節省。

如果使用公司改變利用蒸汽的生產工藝,使用夜間谷峰電僅0.35元一度電,那麼使用此設備的節能率會更高。



七、       傳統電加熱蒸汽鍋爐與空氣能電磁加熱蒸汽機組分析

1、傳統電加熱蒸汽鍋爐

加熱方式:電熱管加熱

缺點:

電熱管散熱面積小,直接侵入水中。鍋爐內的水沒有強制循環,因此電熱管的熱轉換速率低。造成加溫速度慢、產汽速度嚴重滯后的現象。

電熱管加熱控制主要使用溫度表控制接觸器或固體繼電器。供汽量的變化會引起接觸器和固態繼電器長期大電流頻繁通斷工作,容易老化損坏。

電熱管在工作過程中的頻繁通斷工作,導致電熱管使用壽命嚴重下降。

電熱管為多根分組法蘭連接,單根電熱管故障。必須整個法蘭盤拆卸維修,維修量大。

電熱管加熱本身存在漏電流現象,一旦老化漏電流增加。電控部分就會因為漏電原因無法開機運行。如果電熱管內電熱絲斷路嚴重,更會出現漏電事故。

由於電熱管加熱的熱轉換效率低,產氣速度慢,設備開機后30分鐘以上才能產氣。因此一旦開機設備基本是在全功率的情況下運行,耗電量大。

電熱管加熱電鍋爐基本產氣原理為煮水產氣模式,受蒸汽壓力的限制。既蒸汽的溫度和蒸汽壓力成正比,比如0.7MPa的蒸汽溫度只能維持在170℃。要想提高蒸汽溫度必須增加蒸汽壓力。

電熱管故障率高,500Kg的蒸汽鍋爐配套1524KW的加熱管,幾乎每2個月要更換一批電熱管。

2、空氣能電磁加熱蒸汽機組

加熱方式:

空氣能熱泵機組加熱、高頻電磁感應加熱

前期投入高,一年收回成本。

優點:

空氣能熱泵機組加熱熱效率高達250%-350%,軟水進行初步加熱節省能耗每小時高達24-56KW

空氣能熱泵機組加熱和高頻電磁感應加熱均是非接觸模式進行水蒸發加熱,水電隔離更安全可靠。

高頻感應加熱電感線圈為高頻電壓電流信號,安全係數高。

高頻電磁感應加熱爐體,加熱效率高達98%以上。爐體內部散熱裝置也同時被直接加溫,散熱面積很大,提高了水霧的吸熱效率。

氣體蒸發模式為高壓高溫水霧直接噴射進高溫爐體,爐內足夠的散熱面。可以立刻產生高溫蒸汽。系統從開機到產氣只需要5-8分鐘就你能滿足客戶供氣需求。

空氣能電磁加熱蒸汽機組的產氣原理為高溫霧化水汽直接高溫氣化模式,因此蒸汽溫度可以不受蒸汽壓力的限制,只需要提高爐體溫度就可以直接提高蒸汽溫度。

空氣能電磁加熱蒸汽機組為直噴式產氣模式,因此當客戶端的儲氣罐達到供氣量時,PLC控制系統自動停機。只有當客戶端的儲氣罐低於設定的供氣量時,系統再次自動啟動。

採用PLC智能化控制系統。當爐體溫度達到設定溫度、熱水量達到用量時,系統自動停止加溫和熱泵停機運行。整個系統在客戶使用過程中均處置智能化的節能過程,因此節能效果明顯。

空氣能電磁加熱蒸汽機組整套設備不存在像電熱管加熱的易耗品,1-2年內幾乎無器件更換故障。

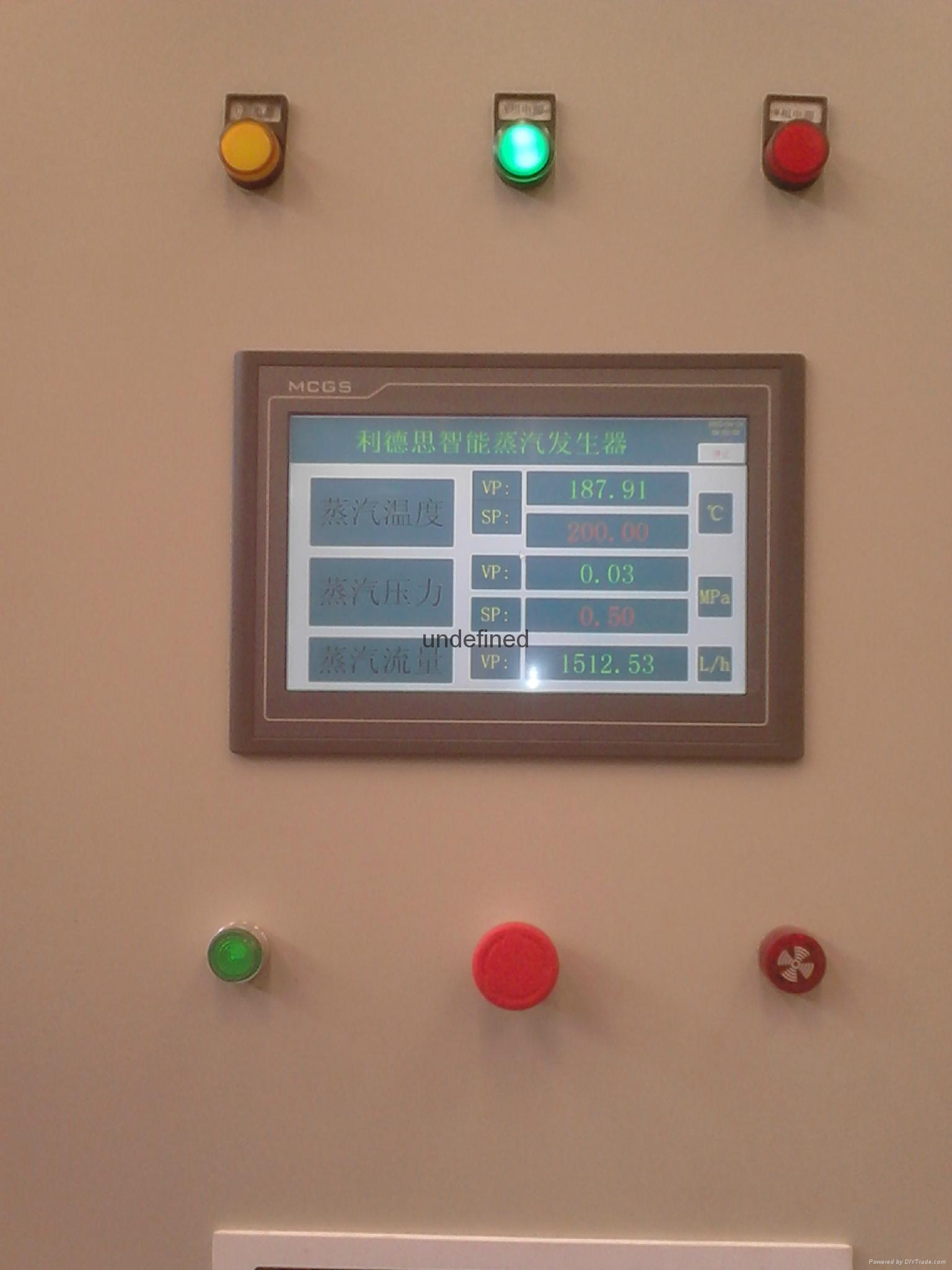

採用智能化人機界面,操作簡單、並提供所有故障指示、維護保養自動提示;具備定時開關機功能,可有效利用電低谷時間段,降低運行成本。

八、       聯繫方式

太倉德納森機電工程有限公司 坐落于江蘇省蘇州太倉市經濟開發區,德納森是一家從事工業餘熱利用技術研發、設備生產、銷售、服務為一體的高新技術企業。公司擁有雄厚的研發及服務力量,為用戶提供一對一節能減排整體解決方案,旨在幫助企業用戶降低成本和運行能耗,大大提高經濟效益。目前,公司產品廣氾應用於鍋爐節能、窯爐節能及蒸汽節能等領域。公司在商業模式上引用新型的合同能源管理模式(EPC),根據每位用戶的需求,使耗能企業零資金投入即可導入最優的節能技術和服務。

公司目前擁有空氣能電磁蒸汽機組、鍋爐余熱回收設備、窯爐余熱回收設備、蒸汽余熱回收系統四類產品。

德納森多年來一直秉承着“孝、忠、誠”為核心價值觀的企業文化,以“超越慷慨的真誠”為立業之本,以“持續創新實現共贏”為經營理念。

創新節能科技,為用戶創造價值;倡導合作共贏,讓我們一路同行 是我們的使命。我們也以嶄新的形象引領節能行業的發展,致力成為中國節能環保技術世界領導者,為社會、用戶創造價值!

果蔬烘乾空氣能蒸汽發生器 1果蔬烘乾空氣能蒸汽發生器 2果蔬烘乾空氣能蒸汽發生器 3果蔬烘乾空氣能蒸汽發生器 4果蔬烘乾空氣能蒸汽發生器 5
