雙通道和四通道差分信號輸入和輸出

·         輸入輸出速率範圍：25.6Gb/s到28.1Gb/s

·         碼型：PRBS9，PRBS15，PRBS31

·         輸出電平範圍：200mVpp到1000mVpp

·         眼圖掃描：測量抖動和眼圖

·         誤碼計算：誤碼率和錯誤比特數

USB用戶接口連接PC端的用戶圖形界面

產品介紹

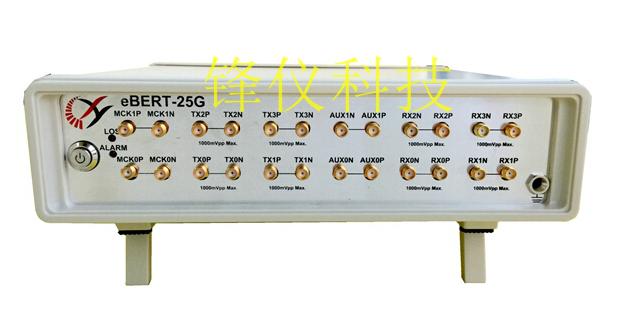

eBERT是一個獨立解決方案，可以產生1Gb/s到15Gb/s及25.6Gb/s到28.1Gb/s的速率進行系統分析和測量結果，包括眼圖和誤碼率。 eBERT可以提供高端誤碼儀的功能但是價格卻低很多。eBERT-25G擁有兩路差分輸出端口和兩路差分輸入端口。另外eBERT-25G還可以選配四路差分輸出和四路差分輸入。eBERT-25G還有一路差分時鐘輸入和一路差分觸發時鐘輸出。eBERT-25G可以產生PRBS9，PRBS15和PRBS31的碼型。eBERT-25G的每路輸出端的輸出電平可以在200mVpp到1000mVpp範圍內任意更改，有很寬的串擾測試的動態範圍。eBERT-25G通過USB接口進行遠程控制。

電氣規格參數

除非額外說明，典型值是在+12Vdc，25°C 下測試所得，假設800mVpp output輸出電平到100Ω差分傳輸線端接上，速率為28.1Gb/s。

其它規格參數

發送端眼圖

此眼圖測試使用帶精準相位模塊的Tektronix DCA進行，如果沒有使用精準相位模塊，測試結果如抖動等將有一定的劣化。

眼圖測量

在圖形界面中，眼圖測量Eye Scanner可以得到誤碼數、測試用時、誤碼率(BER)等。
