拉繩位移傳感器

拉繩位移傳感器
型號:DX
品牌:ORICOD
原產地:中國
類別:電子、電力 / 電子元器件 / 傳感器
標籤︰拉繩 , 編碼器
單價: ¥2500 / 台
最少訂量:1 台

產品描述

拉繩位移傳感器的原理及應用

拉繩位移傳感器又稱拉繩傳感器、直線位移傳感器、拉繩電子尺、拉線盒、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成,充分結合了角度傳感器和直線位移傳感器的優點,成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器,行程從一百毫米至十几米不等。



拉繩位移傳感器應用
    拉繩位移傳感器特別適合直線導軌系統,液壓氣缸系統、試驗機、伸縮系統,倉儲位置定位,壓力機械,造紙機械,紡織機械,金屬板材機械,包裝機械,印刷機械,水平控制儀,建築機械等相關尺寸測量和位置控制,特別適合液壓油缸的控制。完全可以替代光柵尺,其它應用場合可以定製,完全可以實現低成本的高精度測量。



DXM系列拉繩傳感器技術參數



型號

DXM150

DXM250

DXM350

測量行程

0-5000mm

0-10000mm

0-15000mm

輸出信號

可配置增量編碼器、電位器或絕對值編碼器。

材料

外殼為鋁,鋼絲繩為316不鏽鋼。

最高精度

測量最大行程的0.005%

防護等級

IP54

工作溫度

-30~85℃

典形應用

液壓油缸行程檢測、自動倉儲、吊車提梁檢測、試驗機、伸縮系統等





DXM系列拉繩傳感器訂貨數據



型號DXM

150

/1000

SG

F1

基本型號

行程

實際行程

輸出信號

防雨罩

DXM

150=0-5000mm

250=0-10000mm

350=0-15000mm

500 = 500mm





15000= 15000mm

SG = SSI格雷碼

SB = SSI二進制

PG = 並行格雷碼

PB = 並行二進制

L  = 4-20mA

V1 = 0-5V

V2 = 0-10V

R4 = RS485

RM = Modbus

CA = CANopen

FB = 脈衝信號

F1 = 加罩

F0 = 不加罩

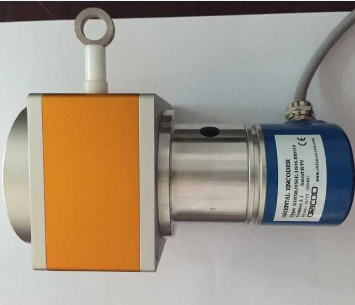

500mm行程產品圖片:



1000mm行程產品圖片:



3000mm行程產品圖片:



5000mm行程產品圖片:



10000mm行程產品圖片:



15000-18000mm行程產品圖片

拉繩位移傳感器 1拉繩位移傳感器 2拉繩位移傳感器 3拉繩位移傳感器 4拉繩位移傳感器 5
