海長江供應智能型萬能式斷路器 CKW1-2000/3 630-2000A抽屜式,
長江萬能斷路器/CKW1-3200/4000A智能型萬能式斷路器/低壓斷路器的詳細信息
品牌/型號：chko-長江電氣/CKW1-3200/4000A
額定頻率：50/60（Hz）
額定絕緣電壓：1000（V）
脫扣器電流：3200/4000A（A）
產品認証：CCC
安裝方式：固定式
速度：快速型
滅弧介質：空氣式
結構：萬能式
極數：3P
操作方式：儲能操作

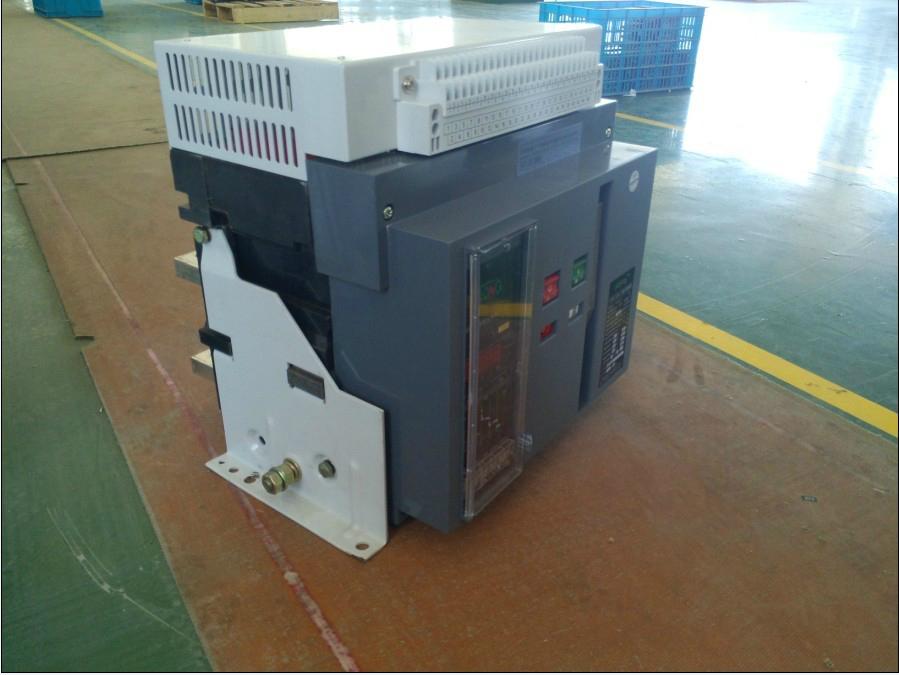

上海長江供應智能型萬能式斷路器 CKW1-2000/3 630-2000A抽屜式

上海長江供應智能型萬能式斷路器 CKW1-2000/3 630-2000A抽屜式

長江萬能斷路器/CKW1-3200/4000A智能型萬能式斷路器/低壓斷路器 CKW1系列智能型萬能式斷路器用於控制和保護低壓配電網絡。一般安裝在低壓配電櫃中作主開關
起總保護作用。其技術性能已達到了國際上同類型產品的先進水平。
交流額定電流630~5000A；
短路分斷能力80KA~120KA（有效值）；
額定工作電壓AC690V及以下；
具有3極和4極；
抽屜式和固定式；
可倒進線安裝；
多種智能控制器，提供不同功能；
執行IEC60947-2、GB14048.2標準。
週圍空氣溫度為-5℃~ 40℃，且24h的平均值不超過 35℃（特殊訂貨的除外）；
安裝地點的海拔不超過2000mm；
安裝地點的空氣相對濕度在最高溫度為 40℃時不超過50%；在較低溫度下可以有較高的相對濕度，
最濕月的月平均最低溫度不超過 25℃，該月的月平均最大相對濕度不超過90%，並考慮因溫度變化發生
在產品表面的凝霜；
污染等級為3級。
斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其餘輔助電路、控制電
路安裝類別為Ⅲ；
斷路器應按本說明書安裝要求安裝。斷路器的垂直傾斜度不超過5°；
斷路器安裝在櫃體小室內，且加裝門框，防護等級達IP40；加裝門框及密封透明罩，防護等級達IP54。
斷路器有固定式和抽屜式之分，把固定式斷路器本體裝入專用的抽屜座就成為抽屜式斷路器。斷路
器本體由觸頭系統、滅弧系統、操動機構、電流互感器、智能型控制器和輔助開關、二次插接件、欠壓、
分勵脫扣器等部件組成。
觸頭系統
採用一擋觸頭系統、在同一觸頭的不同部位，觸頭單元既具有主觸頭的功能，也具有弧觸頭的功能；
採用新型耐弧的觸頭在分斷短路電流后不致過分發熱而引起溫升過高；
觸頭系統採用多路並聯，降低電動斥力，提高觸頭系統的電協穩定性。
滅弧室
每個極均設有一個滅弧室，其作用是將各電極分隔開，並相互絕緣，與斷路器的其它部分及操作人員
相隔離。
滅弧室全部置於斷路器的絕緣底座內，增加了滅弧室壁的機械強度，不致在分斷大短路電流時炸裂。
操作機構和手動，電動傳動機構
機構位於斷路器正面。機構採用五連杆的自由脫扣器機構，並設計成貯能形式。在使用過程中，機構
總是處於預貯能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合。預貯能的釋放按鈕或合
閘電磁鐵來完成。電動傳動機構自成一體，貯能軸與主軸之間通過凹凸形楔口活動聯結，裝拆方便。
智能型控制器歡迎來電資詢下浮價格
