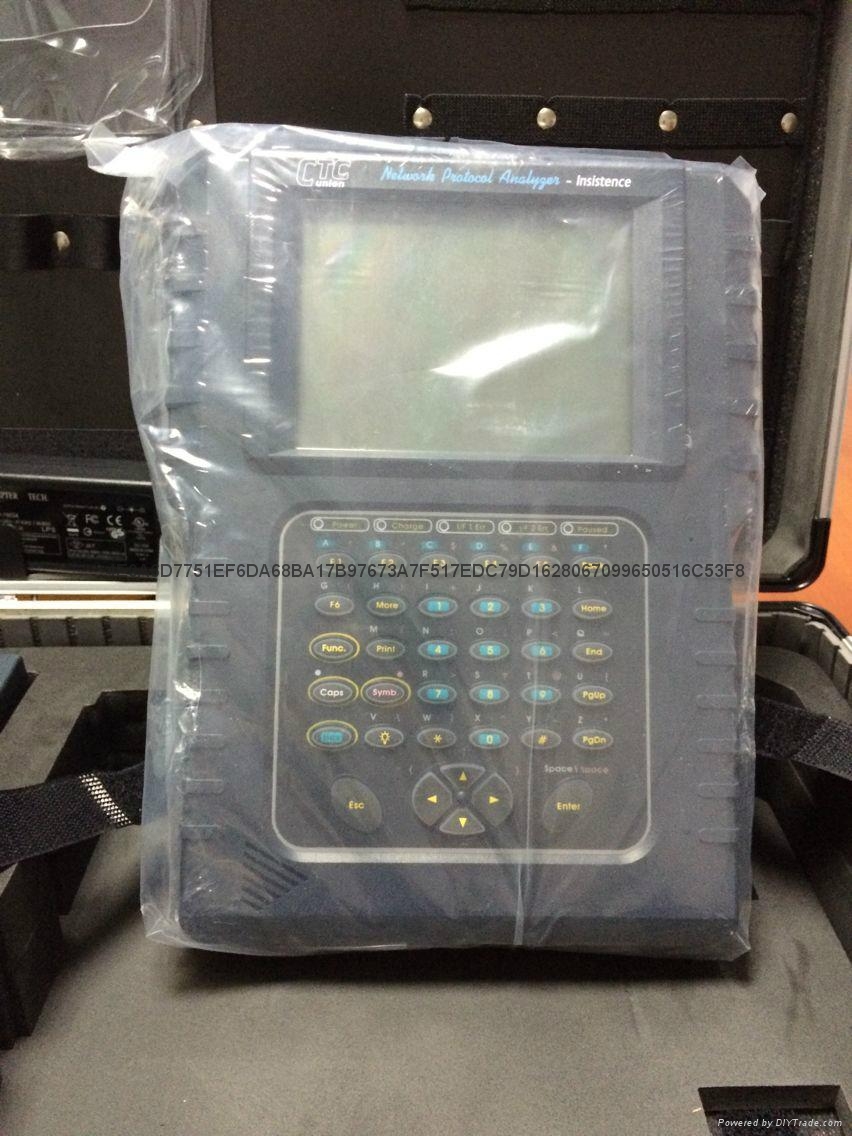

HCT-7000 協議分析儀

HCT-7000 協議分析儀
型號:HCT-7000
品牌:CTC
原產地:臺灣 中國
類別:電腦、影音數碼 / 網絡硬件和部件
標籤︰協議分析儀 , 誤碼測試儀 , 接口測試儀
單價: ¥90000 / 套
最少訂量:1 套

產品描述

CTC HCT-7000掌上型通信測試儀是2M通信協議和BERT(比特差錯率測試)分析儀,它提供廣氾的通信協議,適用於設備安裝,在線和離線診斷,調測和接口開發。

功能特性: HCT-7000有背光燈,液晶顯示(LCD),觸摸薄膜開關鍵盤,接口引線顯示器LEDs,PCMCIA卡槽,用戶可更換的數據口接口模塊和內部可充電電池。包括各種接口適配電纜,全面的用戶手冊,AC電源適配器(110或220VAC)和耐用的拉鍊尼龍包。

功能特點

1、幀中繼分析

2M幀監視和仿真,根據ITU Q.922/Q.933,ANSI T1.618/T1.617和LMI,HCT仿真用戶端進行建鏈、接通測試

在線監測譯碼,分析RFC1490包封,譯出TCP/IP的MAC地址、IP地址及高層協議等

自動DLCI檢測和過濾,在激活的DLCIs上的發送測試信息

DLCI過濾,濾出要監測的DLCI電路並譯出該電路上的業務流量

DLCI統計,性能統計,加載測試

帶寬統計分析,過濾出要分析的DLCI電路,在線統計出相應業務流量、電路利用率百分數和所占帶寬

文件管理:可存五個應用文件和捕獲數據,機內RAM可存983k,外加PCM CI卡存貯和轉移數據到PC硬盤

菜單對話:菜單驅動設置、自動配置、ASYNC終端仿真、遙控、自試和診斷

2、接口豐富

有數據接口:RS-232C/D(V.24)、RS449(V.36)、RS-530、X.21、V.35

有E1/T1接口:G.703 E1(2048K)、G.703 T1(1544K)、G.703 64K同方向和其他(HDSL、ISDN、ADSL待定)

3、支持多種協議

規程協議分析儀具有對各類規程的監視、仿真、分析功能

包括:X.25,Frame/Relay,TCP/IP,PPP,SLIP,DDCMP,SDLC,HDLC,Async,Sync,BSC

選件:SNA,SS7,V5.1/V5.2,ISDN PRI等

4、HCT-7000 E1/PCM分析功能

a、線路端口測試

可用於E1傳輸鏈路及其數據通路的全面測試,在中斷業務和不中斷業務的情況下進行測試,有豐富強大的狀態顯示、性能測試和分析、數據監視、存儲打印和遠端控制等功能

E1接口電平和頻率測量,以便判斷線路傳輸衰減后,能否正常工作

提供端接、橋接、數字配線架監測口等多種連接方式,可方便地接入被測線路

b、在線監測差錯

利用幀同步字進行在線監測幀比特差錯

依據2 M信號的幀結構,偶幀第0時隙的第2至8比特為同步字,即:0011011。通過在線測試這7個比特情況,可對傳輸過程中的誤碼率情況進行分析。

在線監測CRC-4差錯

對CRC-4幀結構及這種循環冗余校驗,可較為準確地確認某一子復幀(2048個比特)中是否出現過誤碼。準確地測出誤碼秒率。在實際測試中,儀器接收端高阻跨接到線路上,利用儀器自身的循環冗余校驗功能,對實際傳輸的信號進行校驗測試。

利用編碼誤碼進行在線測試

E1電路上傳輸數字信號時,為避免連0和連1過長,採用HDB3編碼規則,如果傳輸過程中,出現1變成0或0變成1,即出現雙極性擾亂(BPV),或稱編碼差錯。

在線監測E-bit差錯

當遠端收到數字信號經CRC后出現誤碼時,將在其回送的線路中,利用E和A比特進行遠端告警。因此,利用監測E和A比特的變化情況,間接監測發往遠端的線路傳輸情況。因此,利用CRC-4幀結構進行在線測試,可以實現雙向監測。

在線告警指示

c、時隙監測

提供全部T1/E1差錯測試和分析功能,能夠按照G.821、G.826標準,驗証分析E1線路的性能

可進行N×64Kbps數據分出和插入,能夠在不干擾其它時隙情況下,單獨測試某一時隙,或部分E1的抽取插入誤碼測試和分析

多種差錯測試碼型供選用,還可由用戶編程,為測試帶來了極大的靈活性

時隙數據圖,顯示各時隙兩個字節的業務流量,可供實時動態分析

可顯示所有時隙比特和隨路信令比特。也可設置隨路信令比特,用以進行信令的傳輸和分析

d、對復用設備進行監測

提供手控、非受控、幀和定時滑動測試,以解決E1線路的同步問題。以檢測復用設備的再同步功能

模擬告警指示,人工或自動地進行告警和環路設置,用於檢測復用設備系統的告警功能

e、數據測量

可在N×64K數據口進行差錯的分析測試,部分T1/E1測試功能,能模擬FT1/FE1 CSU/DSU

數據接口(V35/RS449/X21等)測試

數據口差錯測試功能:異步測試從50bps到115.2kbps, 同步從150bps到2Mbps

f、SS7分析選件

g、V5.1,V5.2分析選件
