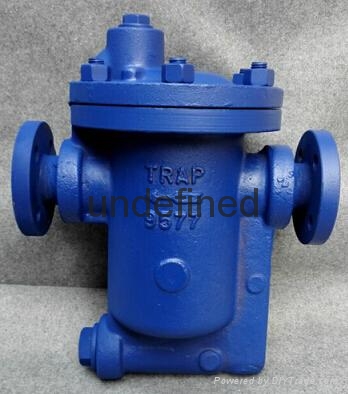

CS45Y倒弔桶式蒸汽疏水閥

型號：	CS45Y
品牌：	上海信雍
原產地：	中國
類別：	工業設備 / 機械五金 / 閥門
標籤︰	倒弔桶式疏水閥 , 蒸汽疏水閥 , 疏水閥價格
單價：	¥398 / 件
最少訂量：	1 件

發送查詢

產品描述

產品介紹

"倒吊（置）桶式蒸汽疏水閥是機械型蒸汽疏水閥中最堅固的疏水閥之一，它的優點是：不怕水擊，能連續排不冷凝氣體，抗污性能好；最高背壓≤80%，所有內件都是不鏽鋼製造，耐磨損、抗腐蝕；球形閥心和閥座是線接觸，密封性能好，使用壽命長；間斷排水和連續排水，能排接近飽和溫度冷凝水，使加熱設備達到最佳工作效率。倒吊（置）桶式蒸汽疏水閥的閥座處於水密封的保護下，工作時無活蒸汽洩漏，節能效果好。
它適用於石油、化工、印染、造紙、製藥等工業蒸汽加熱設備和蒸汽管網的阻汽排水。

工作原理

倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由槓桿系統連接倒弔桶，克服蒸汽壓力開關倒弔桶式疏水閥內部是一個倒弔桶為液位敏感件，倒弔桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒弔桶內，倒弔桶產生向上浮力，倒弔桶連接槓桿帶動閥心關閉閥門。倒弔桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒弔桶失去浮力向下沉，倒弔桶連接槓桿帶動閥心開啟閥門。當蒸汽再進入倒弔桶內，閥門再關閉，循環工作，間斷排水。

結構解剖圖

外形尺寸

型號	通徑 m m	最大疏水量（kg/h）	連接方式	材料	外形尺寸
型號	通徑 m m	最大疏水量（kg/h）	連接方式	材料	L	H	h	W
（881） CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ	15	50--400	螺紋	WCB	128	176	106	98
	20				128	176	106	98
	25				128	176	106	98
（882） CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ	15	120--900	螺紋	WCB	166	236	138	150
	20				166	236	138	150
	25				166	236	138	150
（883） CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ	25	300--1860	螺紋	WCB	198	306	186	182
	32				198	306	186	182
	40				198	306	186	182
（884） CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ	32	900-3000	螺紋	WCB	230	368	220	203
	40				230	368	220	203
	50				230	368	220	203
（881F） CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ	15	50—400	法蘭	WCB	160	176	106	98
	20				160	176	106	98
	25				160	176	106	98
（882F） CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ	15	120—900	法蘭	WCB	210	230	138	150
	20				210	230	138	150
	25				210	230	138	150
（883F） CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ	25	300--1860	法蘭	WCB	260	306	186	182
	32				260	306	186	182
	40				260	306	186	182
	50				260	306	186	182
（884F） CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ	32	900-3000	法蘭	WCB	290	368	220	203
	40				290	368	220	203
	50				290	368	220	203
（1810） CS15Y-16P-Ⅰ	15-25	50-400	螺紋	304/316	120	183	160	80
（1810F） CS45Y-16P-Ⅰ	15-25	50-400	法蘭	304/316	150	218	160	80
