注意：本探測器的作用是檢測火焰併發出警報信號，它不是防火和滅火裝置。

我公司對於事故、失竊、不可抗力（包括閃電、雷擊所致）、濫用、誤用、非正常使用、錯誤安裝、維護不當等造成的損坏或損失不負責任。

一、產品說明：

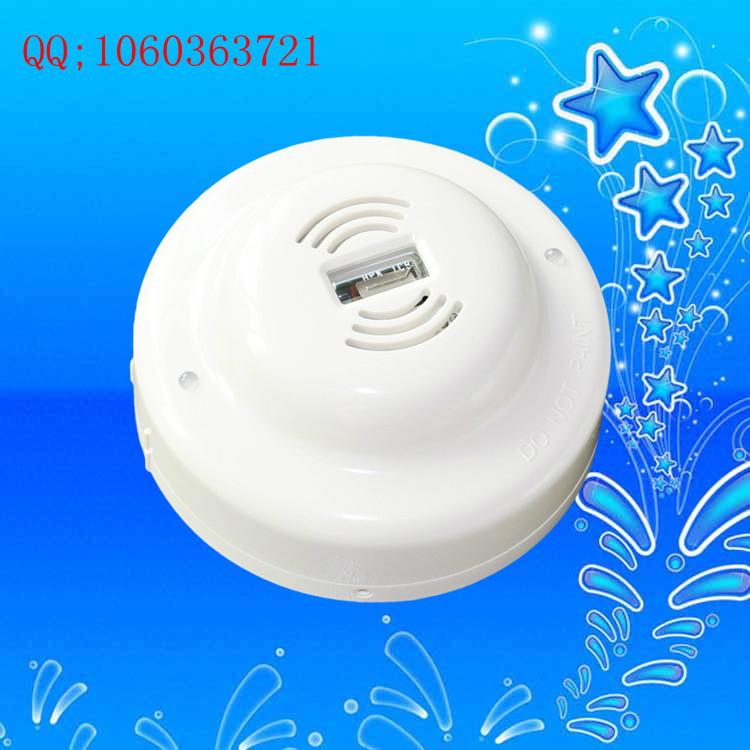

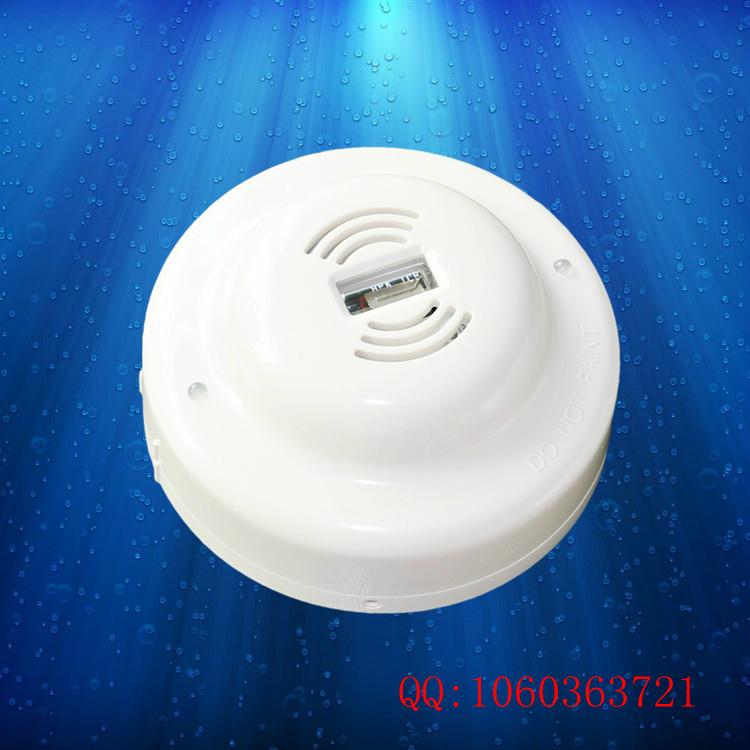

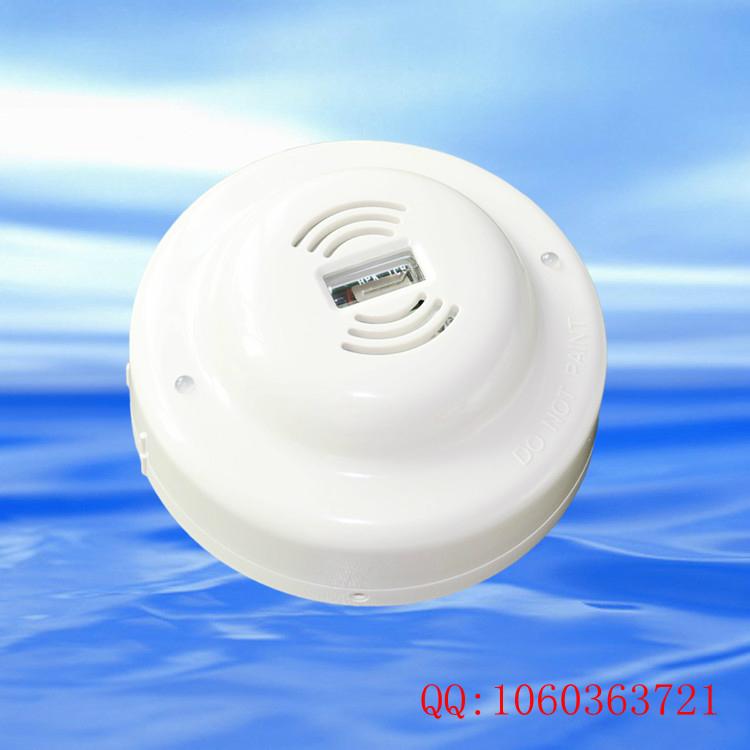

紫外火焰探測器(以下簡稱探測器)通過探測物質燃燒所產生的紫外線來探測火災，適用於火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可採用本探測器。該探測器與其他探測器配合使用，更能及時發現火災，儘量減少損失。探測器報警后，指示燈常亮，並輸出一路繼電器無源觸點信號，可供外部驅動警告設備或檢測信號用。

二. 特點：

• 探測器內置單片機，採用智能算法，既可以實現快速報警，又可以降低誤報率。
• 探測器採用繼電器型輸出方式 （常開，常閉可選），可直接控制其它設備。
• 傳感器選用高性能進口紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

三. 技術特性：

1. 工作電壓：DC12V~ DC28V

2. 工作電流：

監視電流：≤10mA

報警電流：≤30mA

3. 報警輸出信號：

繼電器無源常開或常閉 （可通過探測器內部PCB上JP1選定為常開-NO或常閉-NC）兩種可選輸出，觸點容量1A/DC24V.

4. 報警檢測時間設定:

   當探測器檢測到火焰持續一定時間時,探測器纔會發出警報,該時間為探測器檢測到設定時間。可通過探測器PCB板上的SW1四位撥碼的1，2位為設定。

設置	檢測時間	應用和安裝
	1S	快速檢測火焰
	3S	以上設置不穩定時（默認）
	6S	檢測吸煙區等火情
	15S	受日光等影響的場所



5. 輸出方式設定：

5.1通過探測器內部PCB板上四位撥碼SW1的第3位可設置為報警自鎖(LOCK)和非自鎖(UNLOCK)。

報警自鎖方式：

探測器報警后，鎖定報警狀態，需斷電后方可恢復到正常狀態。

報警非自鎖方式（出廠默認方式）：

探測器報警后，火警源撤銷后，探測

器保持報警狀態30S后，可自行恢復到正常工作狀態。

5.2 通過探測器內部PCB板上的四位撥碼SW1的第4位可設定探測器報警輸出為繼電器無源方式和可與多線報警主機連接的多線工作方式。

設置	撥碼方式	應用
	SW1-3 OFF	報警非自鎖方式
	SW1-3 ON	報警自鎖方式
	SW1-4 OFF	繼電器無源觸點輸出(默認)
	SW1-4 ON	470歐阻性輸出，與多線報警主機連接

6. 上電時間≤5S

7. 指示燈：正常時，大約每隔5S閃亮一 次，表示監測狀態；報警時常亮。

8. 光譜響應範圍：180nm～290nm



10. 探測距離：

一級（25m）。測試條件(GB12791-2006):底面積為33cm×33cm，高為5cm的容器中的2000g工業乙醇燃燒產生的火焰.

11. 使用環境：溫度：－20℃～＋55℃

相對濕度：≤95%

12.    外形尺寸：直徑：103mm

高：45mm（帶底座）

13.    外殼防護等級：IP21

14.    殼體材料和顏色：ABS，灰白

15.    重量：153g

16.    安裝孔距：45mm～75mm

17.    執行標準：GB 12791-2006



四、安裝注意事項：

1.請勿將探測器安裝在下列對象的附近：

• 鹵素燈，放電燈，消毒燈
• 焊接火花、電火花
• 強電磁場、雷電放電
• 日光直射
• 所有放射紫外線的對象

2.探測器無法檢測到的對象：

• 隔着玻璃或透明樹脂的火焰
• 點燃的香煙
• 燃燒的木炭或煤餅
• 燃燒不產生火焰的對象

五、測試

警告：請待全部探測器都安裝完畢后再接通電源。

1. 探測器安裝結束后或每次定期維護保養后必須進行測試。

2. 測試內容：

模擬火警：探測器接通電源后，用點燃的打火機、蠟燭等紫外輻射光源接近探測器，探測器應報火警，探測器的火警指示燈點亮，輸出觸點閉合（常開方式）或斷開（常閉方式）。

注意：對於不能直接用明火的場所，請不要用打火機或蠟燭測試，可採用紫外燈代替。

3. 測試結束后，復位探測器，並通知有關管理部門系統恢復正常。

4. 在測試過程中不合格的探測器按“常見故障及維修”進行處理，然後再進行測試，如仍不能通過測試，則應返回維修。
