一、概述

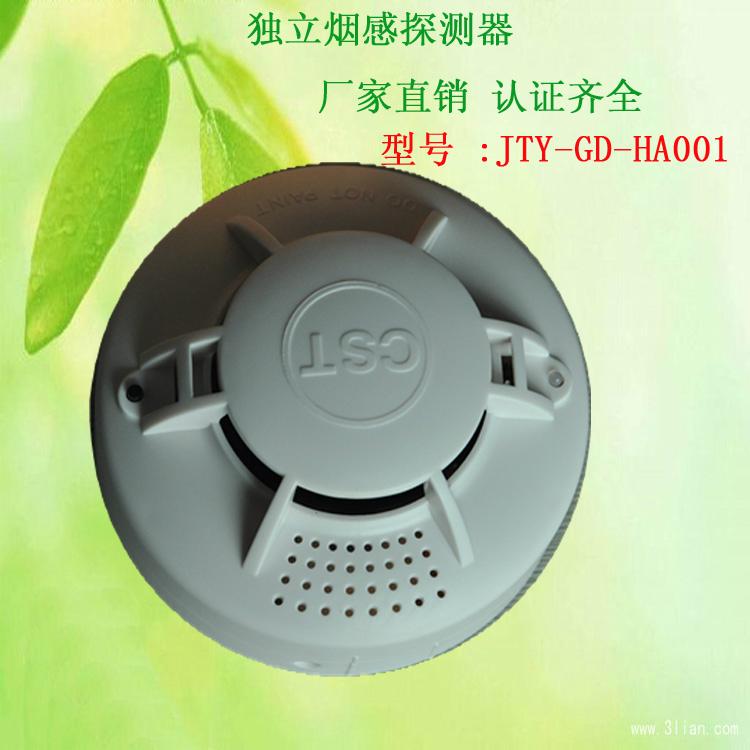

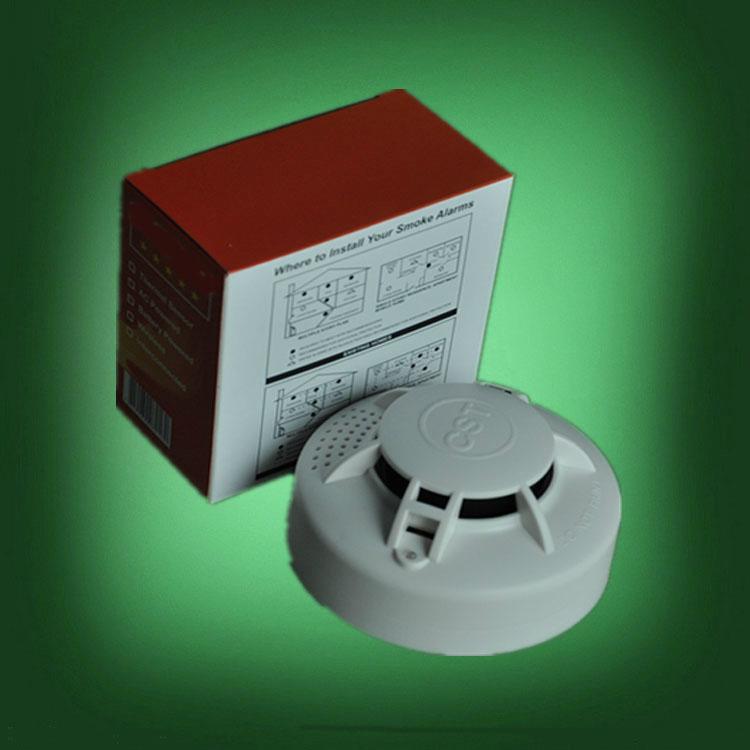

JTY-GD-HA001獨立式感煙火災探測報警器（以下簡稱探測器）能夠探測火災時產生的大量煙霧，及時發出報警信號。探測器採用MCU控制，能夠智能判斷火災時產生的煙霧並報警。報警器採用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣氾用於賓館、門店、網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災安全監測。報警器內置蜂鳴器，報警后發出強烈的聲響。報警器採用9V層疊電池供電，耗電極微，持續工作時間可長達一年以上。 探測器具有有線互聯和無線報警輸出功能（可選項）。

二、特點及技術指標

1. 電源：6F22 DC9V電池
2. 指示燈：紅色，正常工作時約每50秒閃爍一次
3. 報警聲響＞85dB
4. 保護面積：＞40m2具體參數應以《火災自動報警系統設計規範》（GB 50116）為準

5.  使用環境：溫    度：-10℃ ～ +55℃，相對濕度≤95%，不凝露

6.  使用年限：＞10年

1. 外形尺寸：直徑105mm，高59mm(帶底座)
2. 殼體材料和顏色：ABS 瓷白
3. 重量：135g（含電池）
4. 安裝孔距：60mm
5. 執行標準：GB 20517-2006



圖1

2.工作原理



探測器對煙霧感應主要由光學迷宮完成，迷宮內有一組紅外發射、接收光電管,對射角度為135度。當環境中無煙霧時，接收管接收不到紅外發射管發出的紅外光，後續采樣電路無電信號變化；當環境中有煙霧時，煙霧顆粒進入迷宮內使發射管發出的紅外光發生散射，散射的紅外光的強度與煙霧濃度有一定線性關係，後續采樣電路發生變化，通過探測器內置的MCU判斷這些變化量來確認是否發生火警，一旦確認火警，探測器發出火警信號，火災指示燈（紅色）點亮，並啟動蜂鳴器報警。



2.安裝位置

1）適宜的安裝位置

探測器的最佳位置應在房頂的中間，在這一位置，探測器離房間的各個位置都最近。

• 安裝于房頂時：探測器的邊緣應距任何一面牆壁至少50cm。
• 安裝于傾斜或人形的屋頂上時：探測器應與屋頂保持一定的距離。當坡度小於30°時，距離0.2m為宜，大於30°則以0.3m～0.5m為宜。

2）應避免的安裝位置及環境

• 經常會產生可燃煙霧顆粒的場所。如廚房；有汽車產生的可燃廢氣的車庫；接近火爐、熱水器或燃氣、暖氣的位置。探測器應安裝在遠離經常產生可燃煙霧顆粒的廚房或其它場所的位置。

• 特別潮濕的地方或在有淋浴噴頭的浴室附近。因為潮濕空氣會進入迷宮產生水蒸氣，冷卻后形成凝露導致誤報警。
• 灰塵很多的場所。灰塵會在探測器的迷宮內堆積使之過於靈敏，或堵住探測器的開口使之不能正常感應煙霧。
• 接近新風出入口或風速過快的位置。空調、暖氣、風扇及新風的出入會將煙霧吹離探測器從而影響它的探測效果。
• 接近熒光燈具的地方。有可能應在距離燈具至少1.5m的位置安裝探測器。

警告：不要斷開電池電源來清除誤報警，應打開窗戶或向報警器附近吹風消除煙霧。

3.安裝方法

注意：新的建築在裝修及其它可能產生灰塵的工序完成、房間打掃乾淨前，不要安裝探測器。

1. 檢查：安裝前應首先檢查探測器外殼是否完好無損，標識是否齊全。
2. 安裝

警告：探測器的安裝必須符合當地的電氣安裝規程，不遵守這些規定可能會造成人員傷亡和財產損失。

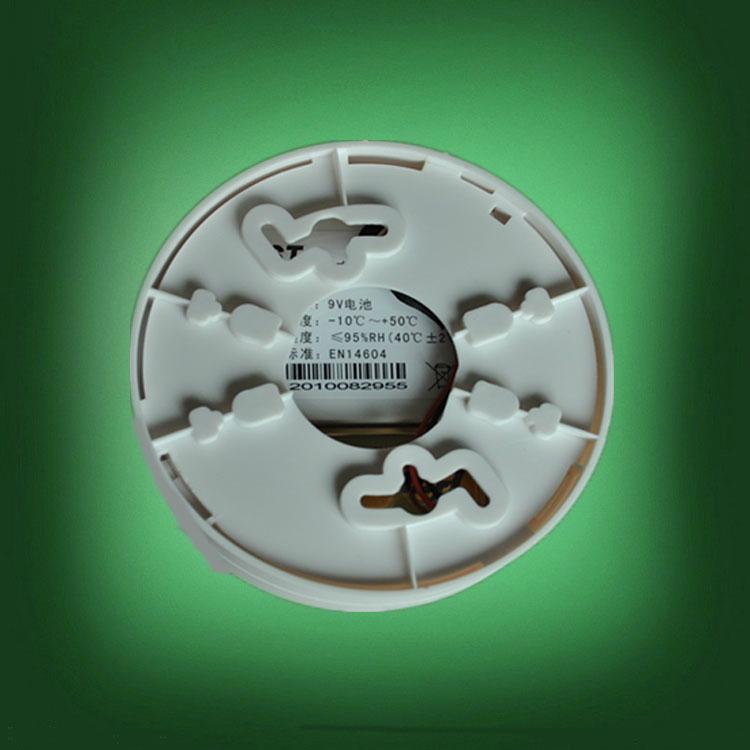

* 在天花板上相距60mm打兩個安裝孔，用膨脹塞和自攻螺絲釘固定報警器的底座，見圖3。

* 逆時針旋轉探測器，將底座卸下，將9V層疊層電池按電池扣的極性標識，將電池壓緊，然後將電池扣的線和電池均壓入探測器底部的電池倉內，見圖4。注意：如電池的方向接反探測器不能正常工作，且可能損坏探測器。

* 順時針旋轉探測器在底座上，並扣緊到位。
