產品概述

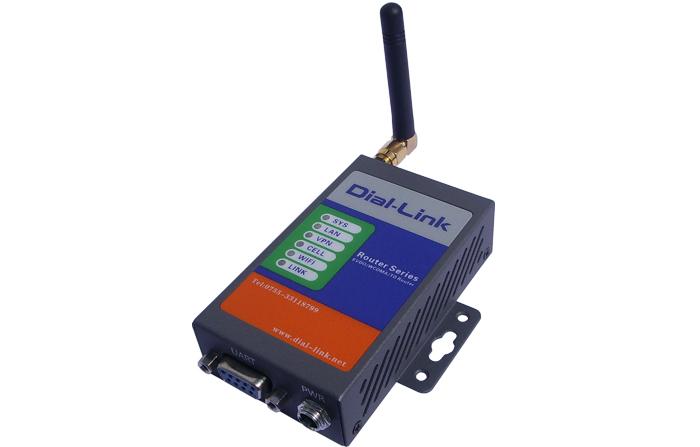

DLK-R870 工業全網路由器是深圳市科創通信科技有限公司基於滿足客戶需兼容各種網絡制式需求，採用最新ARM硬件系統平台，使用Linux軟件系統引用最新技術研發出來的一款全新的，性能更為優異的無線路由器產品。它可以支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/EVDO/EDGE/GPRS/GSM/CDMA等多種網絡制式，採用工業級設計標準，它主要應用於行業用戶的數據傳輸業務。



該產品採用高性能的32位嵌入式處理器，內嵌完備的TCP/IP協議棧，同時可提供串口和10/100M以太網接口。串口分別提供RS-232（型號DLK-R871）、RS-485（型號DLK-R872）、TTL（型號DLK-R873）電平接口的透明傳輸模式。支持VPN通信功能，採用IPSec/PPTP VPN技術，企業級VPN隧道技術和防火牆技術，保証高安全性行業的數據安全。支持自動在線檢測，實時動態刷新網絡狀態，保持鏈路暢通，產品以性能穩定、體積小、易於安裝嵌入、抵抗環境能力強等優點，在工業領域得到了廣氾應用。



它主要針對電力系統自動化控制、工業數據監控、安防視頻監控、交通管理、金融、能源、交通、証券等行業的應用，通過無線網絡平台實現數據信息的數據傳輸。



行業應用



電力：遠程自動抄表，電壓電流數據實時監控報警，城市電網、路燈管控；

安防：道路工地視頻監控，遠程門禁系統監控，防盜裝置報警；

能源：煤礦、天然氣、油田數據採集，供暖系統監管；

交通：機動車輛、銀行運鈔車監控調度系統，車牌抓拍監控系統，車輛違章監控；

環保：煤氣調壓站實時數據採集自動控制，自來水，污水管道，閘門、泵站與水廠實時監控維護；

金融：銀行儲蓄點及機房監控，移動性証券交易和信息查詢，POS機系統應用；

水利：水位防洪監測，自然災害預測系統；

傳媒：移動廣告自動下載系統，無線流媒體廣告播放管理系統；

氣象：溫濕度數據遠程採集傳輸，氣象預測；

運輸：工業無線遙感，遙測，遙控信息回報，GPS定位；

公安：公安、110、交警車輛監控調度，公安移動性數據（身份証、犯罪檔案等）查詢，交警移動通信數據 （車輛、司機檔案等）查詢。



功能特點



◆  支持1個10/100M以太網LAN口（RJ45）；

◆  同類產品中體積最小，適合嵌入式集成並具有節能模式，適合移動設備使用；

◆  採用工業級設計標準，超強的防潮、防雷、防電磁干擾能力；

◆  支持動態域名解析（DDNS），及DNS代理；

◆  支持端口映射，實現了外網進入內網的映射；

◆  內置工業級全網無線模塊，支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/EVDO/EDGE/GPRS/GSM/CDMA等多種網絡制式；

◆  企業級VPN隧道技術，採用IPSEC和PPTP VPN技術，有效地保証了數據傳輸安全；

◆  強大的防火牆技術，保証了數據的傳輸安全；

◆  支持IP與MAC地址綁定、虛擬主機、內容過濾等功能；

◆  支持VLAN劃分功能，有效地管理和控制局域網；

◆  支持配置參數導出備份和導入保存；

◆  支持完全的串口透明傳輸模式，減少投入；

◆  支持時間服務器對時，保証與各國時間同步；

◆  支持本地日誌查閱，以及支持遠程日誌服務器，從而對路由器進行狀態監測；

◆  支持流量控制，實現下位機各IP的流量管控；

◆  支持定時上下線，方便用戶節省流量；

◆  支持TCP/IP、UDP、TELNET、FTP、HTTP等標準網絡協議；

◆  支持DHCP Server，省去用戶手動配置的煩惱；

◆  支持APN專網卡接入，實現專網安全傳輸；

◆  支持網絡地址轉換、NAT穿透功能，增強了設備的網絡兼容性；

◆  實時動態刷新，智能的WDM看門狗功能，使產品永遠在線，有效解決了無線網絡的“假連接”現象。





技術參數

網絡參數：

工作頻段：

TD-LTE：Quad-band Band38/39/40/41

        (2600/1900/2300/2500MHz)

FDD-LTE：Dual-band Band1/3

        (2100/1800MHz)

WCDMA：Single band Band1(2100MHz)

TD-SCDMA：Dual-band Band34/39

        (2000/1900MHz)

EVDO/CDMA1x：Single band 800MHz

EDGE/GPRS/GSM：Quad-band 850/900/1800/1900MHz

發射功率：﹤26 dBm

接收靈敏度：﹤-102 dBm

帶寬：

FDD-LTE：100Mbps(DL)，50Mbps(UL)

TD-LTE：61Mbps(DL)，18Mbps(UL)

WCDMA：21Mbps(DL)，5.76Mbps(UL)

TD-SCDMA：4.2Mbps(DL),2.2Mbps(UL)

EVDO：14.7Mbps(DL)，5.4Mbps(UL)

EDGE：236.8kbps(DL)，118kbps(UL)

GPRS：85.6kbps(DL)，85.6kbps(UL)



電源參數：

輸入電壓：DC5~25V

標配電源：DC9V/2A

通信電流: 350mA/9V (平均值)

SIM卡電壓:3V/1.8V



接口類型：

LAN口：1個10/100M自適應以太網LAN口（RJ45接口）；

天線接口：標準的SMA母頭天線接口，50歐姆阻抗；

SIM接口：1個標準的抽屜式SIM卡接口，支持SIM/UIM卡；

電源輸入：標準的3芯電源插座，外負內正，外徑：5.5mm，內徑：2.5mm；

串口：1個標準的RS-232/RS-485/TTL電平，DB9接口（可選）；

配置接口：WEB，可通IE瀏覽器配置參數。



體積重量：

不含安裝孔及接口：

    87.5*52*23mm

含安裝孔及接口：

    104*72*23mm

重量：400g

環境參數：

工作溫度：-30℃～70℃

存儲溫度：-40℃～80℃

相對濕度：≤95%

磁兼容性能：

    靜電放電抗干擾度試驗等級：3級

射頻電磁場輻射：

    抗干擾度試驗等級：3級
