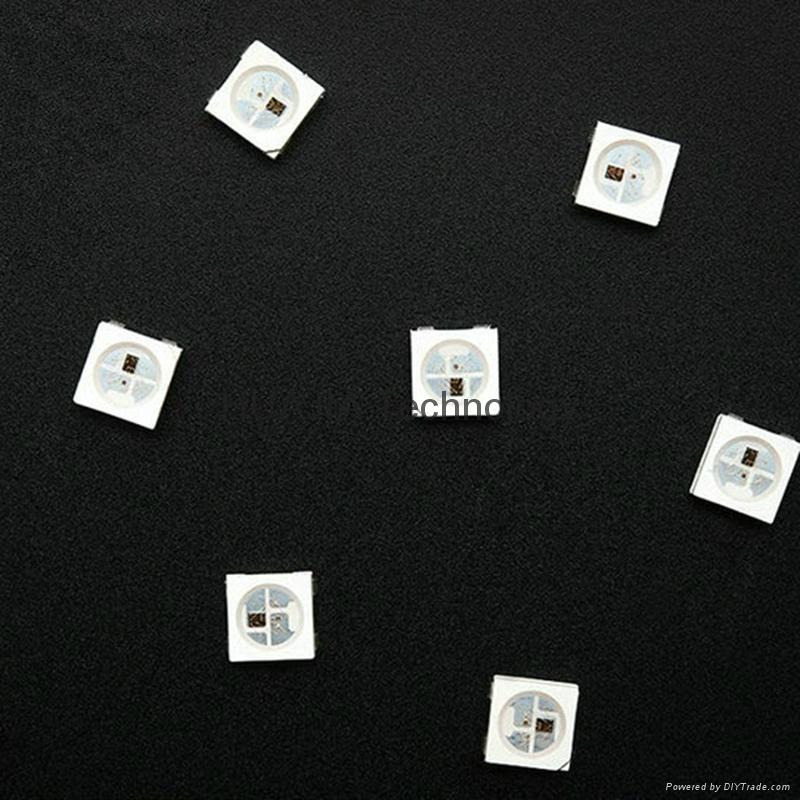

WS2812B產品介紹

傳 統的全彩系列產品需要驅動IC 需要RGB燈珠 最主要的是需要大量電容電阻，然後用線路板將一個個電子元器件組合起來，中間經歷無數條線路 過孔 沉銅 ，無數個焊盤。。。雖說到客戶手上只是小小的一個成品，卻是經歷了無數道工序才完成的。中間不可避免的有時會存在一些“小瑕疵”也就是一個故障率的問題。 內置IC燈珠的出現徹底解決了這一傳統性的問題。飛躍式的拉近了驅動IC與RGB燈珠之間的距離，輕而易舉的消除了廣大老闆 電子工程師們頭痛而又不可避免會發生的問題

WS2812B產品特點

• 智能反接保護，電源反接不會損坏IC。prefix = o
• IC控制電路與LED點光源公用一個電源。
• 控制電路與RGB芯片集成在一個5050封裝的元器件中，構成一個完整的外控像素點。
• 內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保証線路波形畸變不會累加。
• 內置上電復位和掉電復位電路。
• 每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低於400Hz/s。
• 串行級聯接口，能通過一根信號線完成數據的接收與解碼。
• 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
• 當刷新速率30幀/秒時，級聯數不小於1024點。
• 數據發送速度可達800Kbps。
• 光的顏色高度一致，性價比高。

 WS2812B產品優勢

＄.內置IC燈珠亮度較一般燈珠亮度要高

＄.所有燈珠內RGB三色芯片一致性好

＄.內置驅動IC性能穩定

＄.採用硬膠封裝 防擠壓損坏

＄.絕對保証質量的情況下 產品價格實惠

 WS2812B產品組成

WS2812B是一個集控制電路與發光電路于一體的智能外控LED光源。其外型與一個5050LED燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，還包含有高精度的內部振盪器和12V高壓可編程定電流控制部分，有效保証了像素點光的顏色高度一致。

數據協議採用單線歸零碼的通訊方式，像素點在上電復位以後，DIN端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩餘的數據經過內部整形處理電路整形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點採用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。
