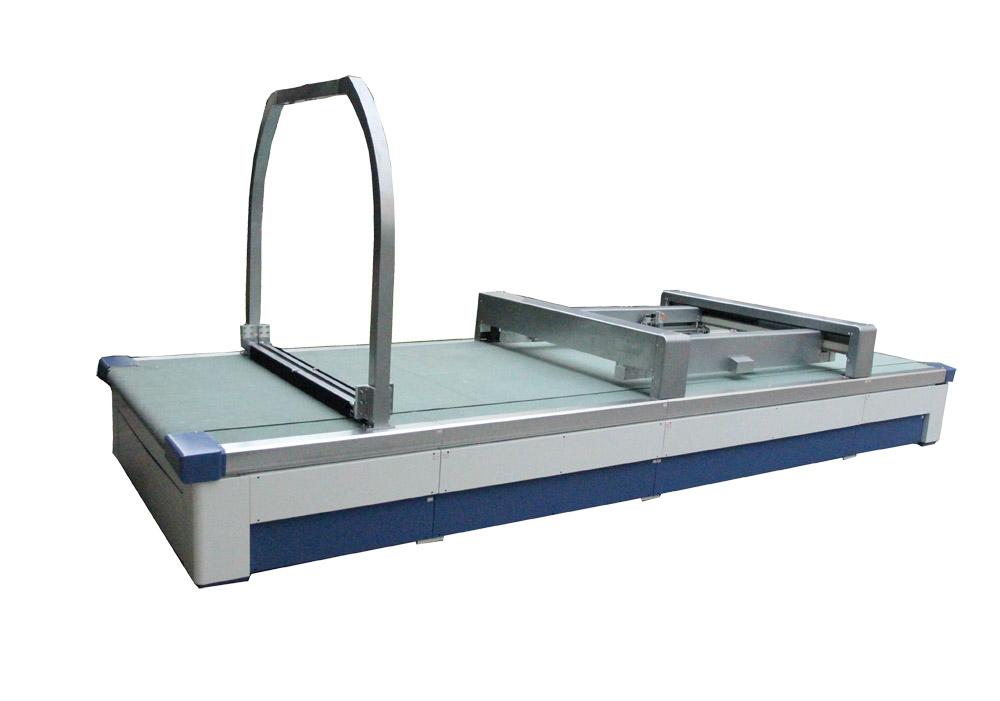

數控皮革切割機雙頭切割自動生產流水線（13352820900）

產品特性：

◇ 通過投影儀投射切割圖形影像，可實時體現圖形的排版位置，排版高效快速，省時、省力、省材料。

◇ 雙刀頭同時切割，效率提高一倍。滿足少批量，多訂單、多款式的生產目標。

◇ 用途廣氾，可用於真皮及其他多種柔性材料的切割。廣氾應用於制鞋行業、箱包行業、裝飾行業等。

◇ 可編程的多軸運動控制器，穩定性和操作性達到國內外領先技術水平。 切割機傳動系統採用進口直線導軌、齒條、同步帶，切割精度完全達到往返原點零誤差。

◇ 友好的高清觸摸屏人機界面，操作便捷、簡單易學。 標準RJ45網絡數據傳輸，速度快，傳輸穩定可靠。

產品說明：

1、設備尺寸X向為9500 mm，Y向為4250 mm。 X向分為4段，第一段為皮料掃描區，第二段為皮料緩衝區，第三段為切割區，第四段為收料區，切割有效區為3200*2000mm

2、皮料掃描區採用兩個8K的黑白陣相機對皮料進行掃描相機與台面的高度定為1950mm，掃描寬度1850mm,圖片識別精度0.23mm，採用吸風對皮料進行吸平方便線陣相機更好提取皮料的輪廓和瑕疵

3、皮料緩衝區用來緩衝將要切割的皮料，對皮料邊緣進行覆膜操作

4、切割區採用龍門結構支架，雙機頭切割設計，Y採用齒輪齒條傳動方式，X採用滾珠絲杆傳動方式

5、輸送帶採用伺服電機主動驅動傳動結構，滾筒一端安裝編碼器，用來採集送料信號

6、吸風採用36分區結構，吸風泵功率為10.5KW

7、皮料採用兩個8K的黑色線陣相機采圖拼接的方式取得整個皮料的外輪廓和瑕疵，圖像通過圖像採集卡取得，採集觸發信號通過滾筒上的編碼器信號取得

8、皮料的瑕疵分4個等級，樣片上面也分4個等級，使瑕疵的等級和樣片的等級相對應，這樣樣片就可以排在皮料的瑕疵上面，提高皮料的利用率。

9、皮料計劃利用率要在70%以上

10、6層雙機頭防碰撞保護，軟件內部3層，外部觸發2層，電氣強制保護1層

11、機頭有筆畫、同時兩個沖孔、振動刀切割、CCD攝像頭定位功能
