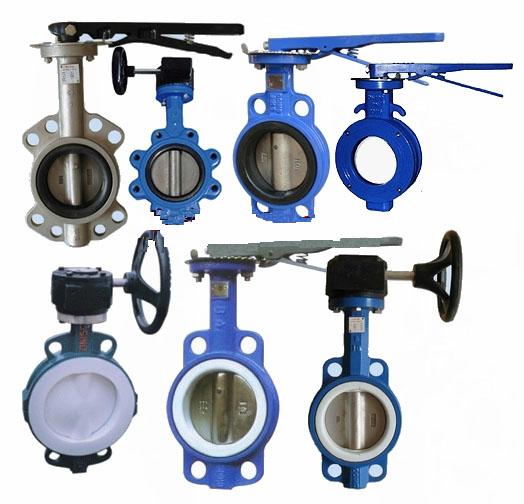

軟密封蝶閥

型號：	D3/6/971X
品牌：	SPV
原產地：	中國
類別：	工業設備 / 機械五金 / 閥門
標籤︰	軟密封 , 對夾式 , 蝶閥
單價：	-
最少訂量：	1 件

發送查詢

產品描述

簡介：

對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞着軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

一、產品[對夾式軟密封蝶閥]的詳細資料：

產品型號：D71X

產品名稱：對夾式軟密封蝶閥

產品特點：用途及特點本蝶適用於地下管網供、排水管道上作啟閉或調節介質流置之用，具有耐潮、耐腐蝕、壽命長等特點。採用標準：設計標準：GB/T12238-1989法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000　GB/T9115.1-2000;GB/T9115.2-2000壓力試驗：GB/T13927-1992；JB/T9092-199軟密封蝶閥價格,軟密封蝶閥廠家,軟密封蝶閥報價。

二、用途及特點：

軟密封蝶閥適用於溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。
其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零洩漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
採用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

三、主要技術參數：

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸汽、煤氣、油品等。
驅動形式	手動、蝸杆蝸輪傳動、氣傳動、電傳動。

四、主要零件的材質：

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈	球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨

五、蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
