絞線拉力試驗機主要用於鋼絞線的拉伸試驗和鋼絲拉伸試驗，符合GB/T5224-2003《預應力混凝土用鋼絞線》的要求，同時具備常規液壓萬能試驗機功能。

       本機專用於預應力鋼絞線的力學性能試驗， 本機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試 驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形， 力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，祥見軟件說明。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模 量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

一、簡介

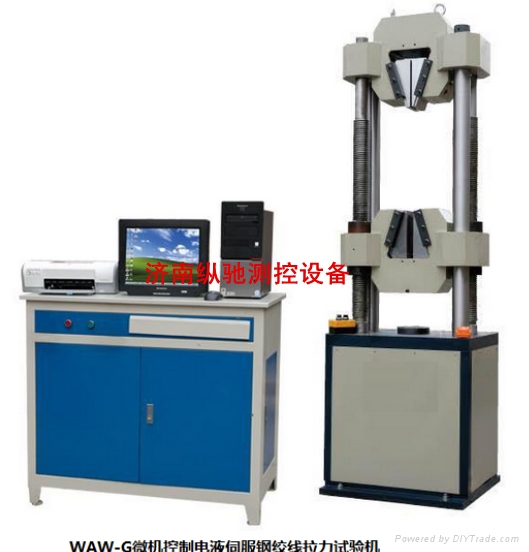

WAW-G微機控制電液伺服鋼絞線拉力試驗機主要用於預應力混凝土鋼絞線的拉伸試驗。適用於冶金、建築、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。

二、方案描述

1、主機

本機由雙立柱雙絲杠油缸下置式主機及油源控制櫃組成。拉伸空間位於主機上方，壓縮、彎曲試驗空間位於主機下方即中橫梁和工作台之間。

2、傳動系統

試驗空間的調整通過中橫梁移動來實現，中橫梁昇降採用鏈條傳動。

3、鉗口部分夾持特點

3.1特製超厚鉗口座使鋼絞線在拉伸時完全包含在鉗口座體內從而保証鋼絞線試樣在中間斷裂。

3.2特質高硬度（HRC68-70）加長鉗口提高了夾持捻距和接觸面積並採用液壓自動夾緊，使試樣夾持更牢靠不易打滑。

3.3在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面划傷報廢的現象，使夾持過程更順滑、夾持更牢靠。

4、安全保護裝置

4.1當試驗力超過每檔最大試驗力的2%-5%時，過載保護，停機。

4.2當活塞升起達到上極限位置時，行程保護，油泵電機停機。

4.3外圍有安全防護網，防止試驗過程中試樣外沖。

三、技術參數

備註：以上參數僅供參考，詳細參數請以真實設備為主！
