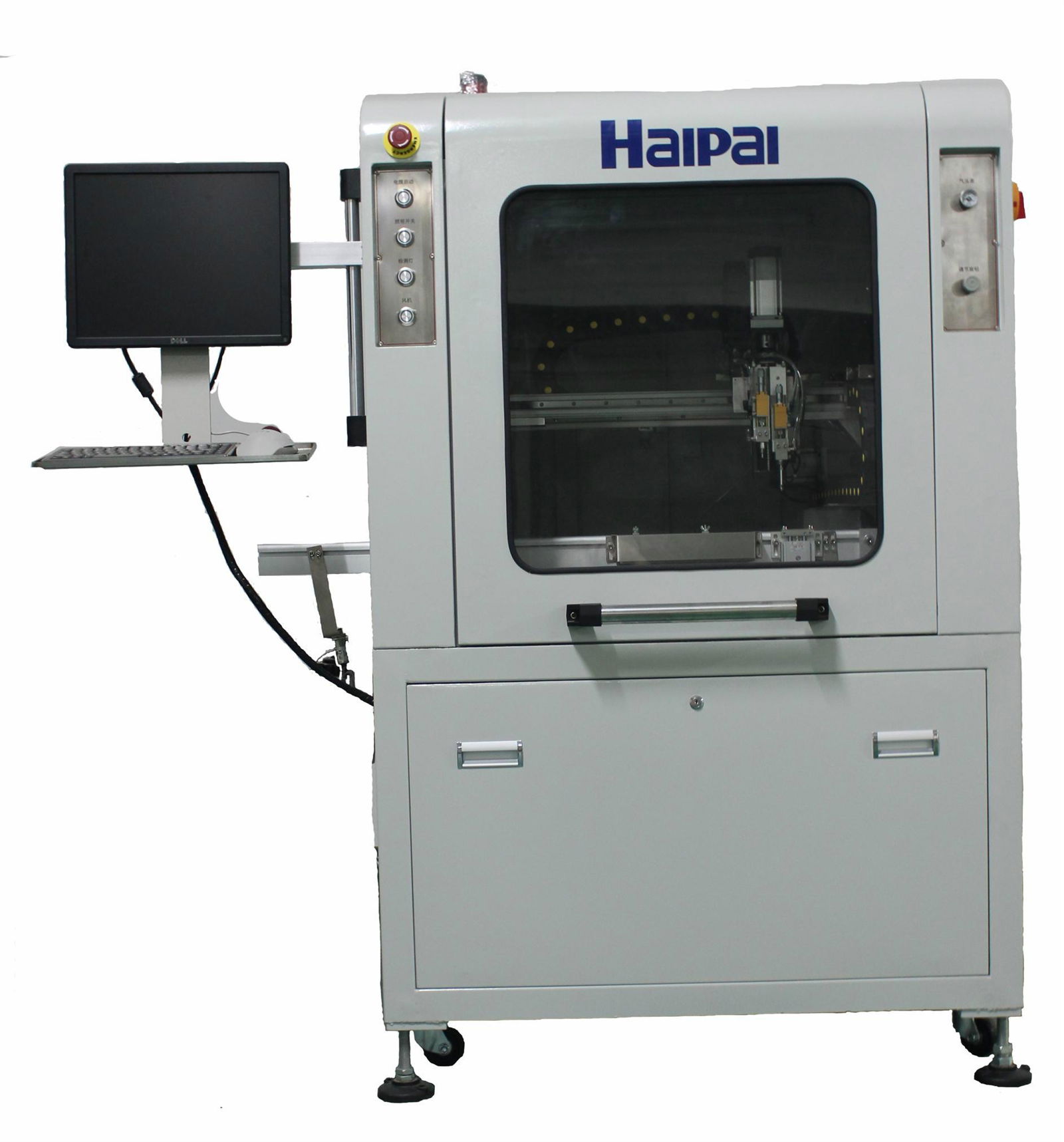

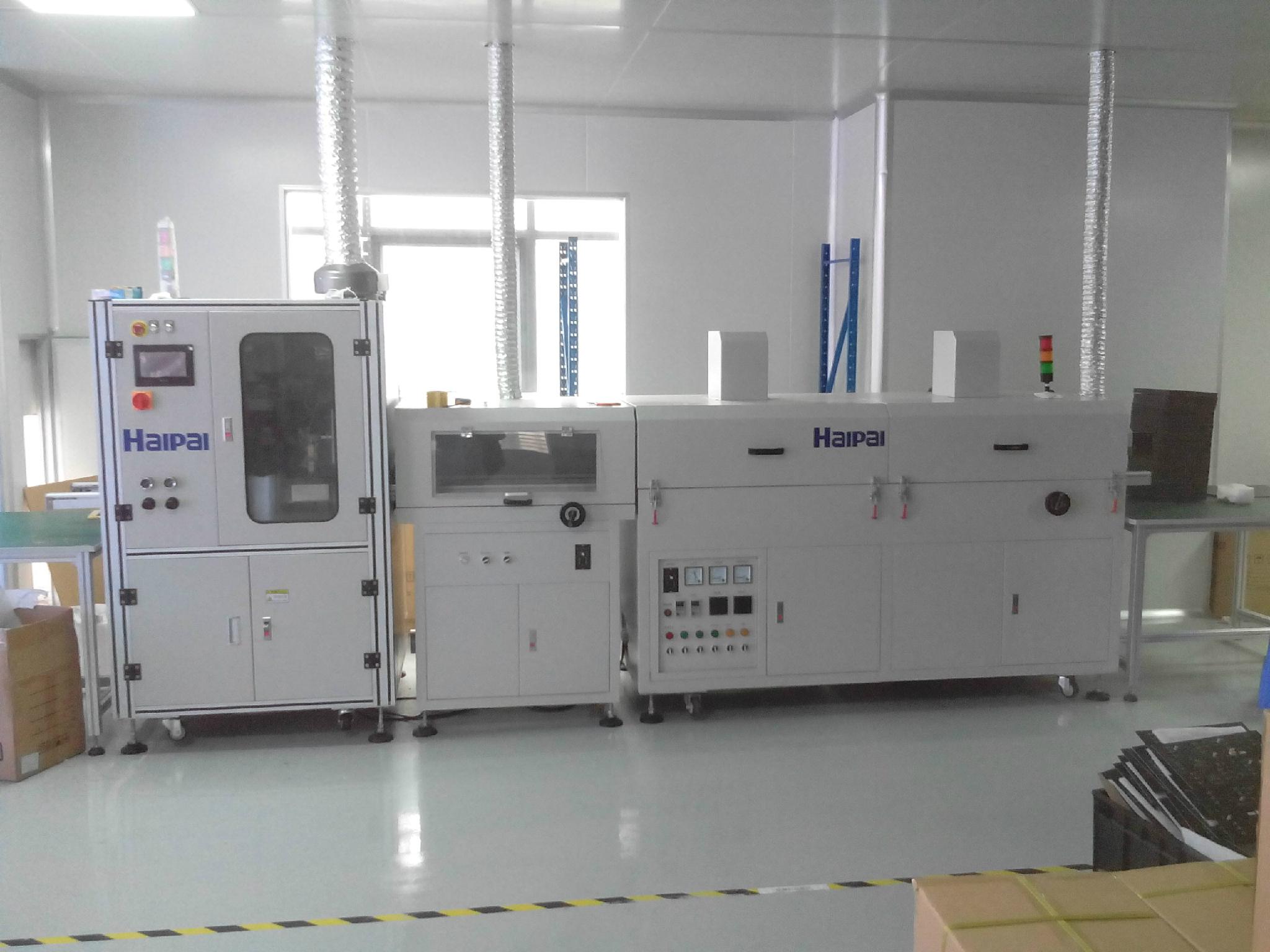

機體參數

機架外型尺寸L*W*H

L1300mm*W1300mm*H1700mm

重量

800kg

控制部分

控制方式

工控機+板卡

操作方式

電腦式控制

編程方式

手動示教

運行程序存儲數量

1000個以上

PCB輸送部分

PCB上層傳輸高度：

920±20mm

運輸速度：

10000mm/min

傳送方向：

L→R（R→L）

傳輸馬達功率

AC220V 60W

調幅部分

PCB寬度範圍

50-450mm

調節方式

手動調節

工作部分

X.Y軸驅動方式

伺服電機+電動缸驅動

X.Y軸最大運行速度

1500mm/s

X.Y軸定位精度

0.03 mm

Z軸最大運行速度

1000mm/s

Z軸驅動方式

伺服電機+高精度絲杆模組

Z軸定位精度

0.02 mm

U軸驅動方式

松下伺服電機+減速機驅動

U軸定位精度

0.1度

U軸旋轉角度

±200度

R軸驅動方式

2個旋轉汽缸

R軸傾斜角度

0-60度

膠閥上下：

3個雙杆汽缸帶動

膠閥數量：

3個

膠閥類型：

1個大霧化噴閥、1個小霧花噴閥、1個點膠閥、

PCB板大小

MAX:W450mm*L450mm

PCB板元器件高度

MAX70mm

針式點膠閥塗覆寬度

最小塗覆寬度：2mm

針式點膠閥針嘴大小

0.8mm

邊緣清晰度

±0.5mm

細霧花塗覆寬度

塗覆寬度：6-8mm

噴塗厚度

0.03 mm --1mm

料桶容積

一個10L不鏽鋼內桶帶攪拌功能壓力桶 + 一個小清洗用壓力桶鏽鋼清洗用壓力桶

清洗功能

設備自帶清洗功能

抽風淨化功能

設備自帶抽風淨化功能

控制部分參數

照明部分

設備自帶照明光源

檢測部分

設備自帶UV檢測光源

電源

AC220V

氣源

4-6kgf/cm2

總功率

1．8KW
