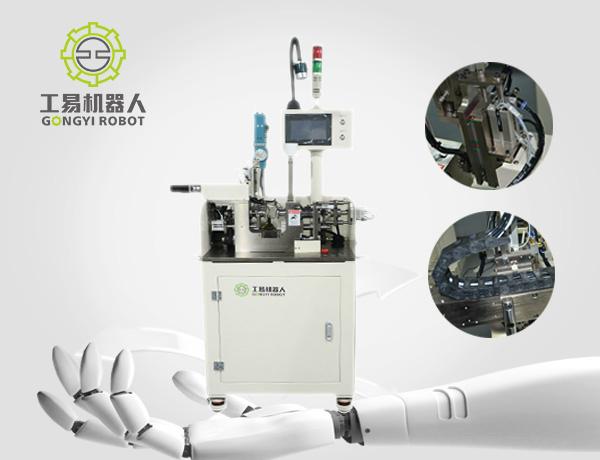

【工易機器人】G01P全自動單軸音圈繞線機，音圈線圈繞線機

產品簡介：
G01P全自動單軸音圈繞線機配置拉伸整形機械手，可以應對各種形狀線圈各種空芯自粘線圈：各類型音圈、激光頭線圈、硬盤線圈、IC卡線圈、產品標籤線圈、讀寫卡線圈、傳感器線圈、振動馬達線圈，及各種高精密異形線圈，貼片型線圈，多線並繞線圈。

產品特點：
全新結構，精度、耐用性大幅提升；
全自動機械手拉伸（獨家專有技術）；
伺服電機由安川Yashkawa提供（戰略合作夥伴）；
電磁閥、主要氣缸由德國Festo和日本CKD提供（戰略合作夥伴）；
傳動系統經內部嚴苛測試，配置：TBI研磨絲杆，HIWIN導軌，MITSUBOSHI同步帶；
針對電磁兼容性（EMC）設計電氣線路，布線整潔、標識清晰；
電源經過濾波器（瑞士Schaffner）過濾，直流電源由Omron提供；
系統被設計為：切斷氣源-自動卸壓，接通電源-氣源接通；
氣源壓力不足，壓力繼電器(日本CKD)觸發報警停機，保障繞線質量；
氣缸氣源配備獨立潤滑過濾單元（FESTO）；
風筒氣源單獨一路，配備過濾單元（FESTO）；
撥動手滑閥（臺灣AirTAC）便可關閉動力氣源；
風筒氣流經流量計精準調節，數值直觀可見；
氣缸動作排氣引流到機箱外部經消聲器（TPC）排放；

機器參數：
外形尺寸： (長)800*(寬)460*(高)1500mm
淨重：   230kg
使用電源： AC220v±10% 單相50/60HZ
消耗功率： 2.5KW/H
壓縮空氣氣源： 0.4Mpa~0.7Mpa
工位主軸方向： 順時針/逆時針（程序設定）
步序記憶容量： 9999
操控方式： 觸摸屏7＂
主軸數： 1
適用線徑： 0.015~0.5mm
繞制線圈寬度： ≤25mm
繞制線圈外徑： 1~80mm
驅動方式： 4軸伺服電機
引出線位置： 可以任意設定角度
引出線長度： 40~70mm（特殊治具除外）
線圈固化方式： 預熱治具，熱風融着線圈
單獨繞線產量： 每小時600pcs（以每層15圈，2層圓形為例）
繞線帶拉伸產量：每小時550pcs（以每層15圈，2層方形為例）

適繞線圈類型： 各種空芯自粘線圈：各類型音圈、激光頭線圈、硬盤線圈、IC卡線圈、產品標籤線圈、讀寫卡線圈、傳感器線圈、振動馬達線圈，及各種高精密異形線圈，貼片型線圈，多線並繞線圈。
