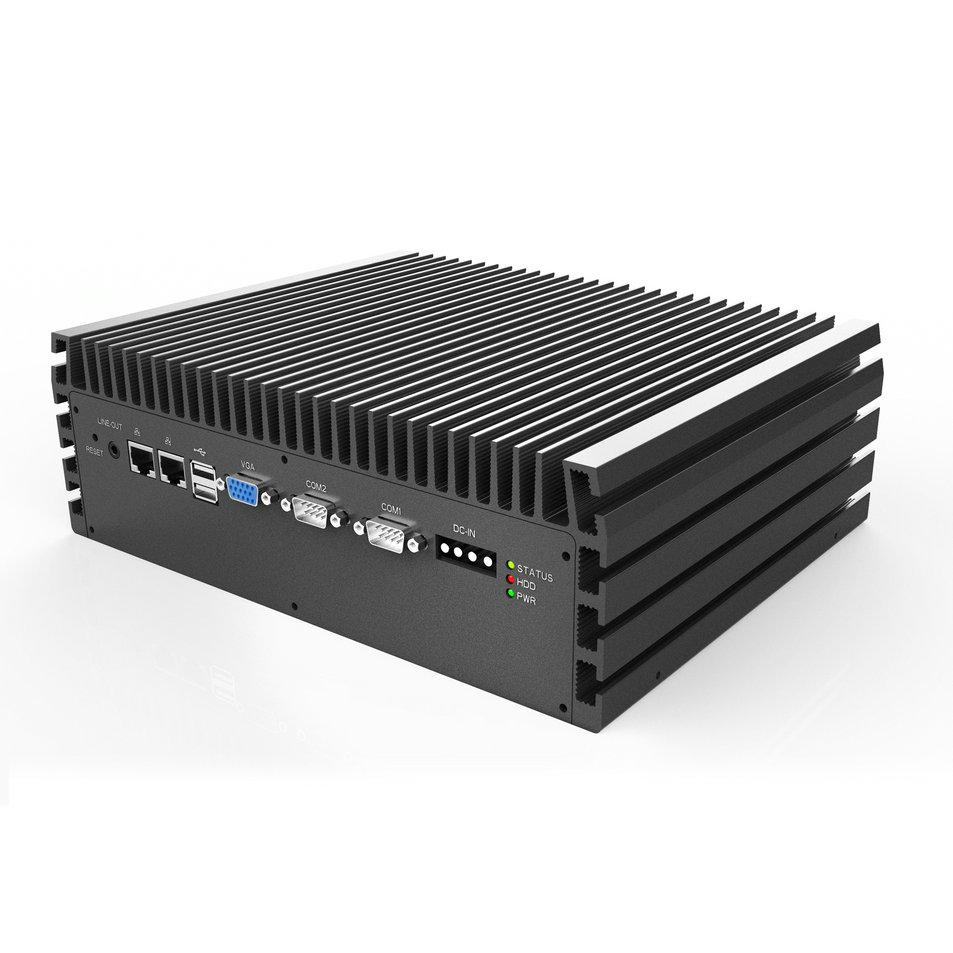

WQF-2177H

2U無風扇嵌入式工控整機，雙千兆網口，12V單電壓輸入，支持第三代英特爾I7、I5低功耗處理器，內存最大支持DDR3 8GB，支持VGA/HDMI/LVDS獨立雙顯示

• 主板採用倒裝式設計，整機為無風扇散熱設計
• 支持3rd Generation Intel ® Core™ processors (22nm)(Socket988B)
• 具有高性能千兆雙網口
• 6USB2.0，6COM
• OLED顯示液晶（可選）
• 獨立供電看門狗，監控主板與系統運行情況（可選）
• 寬電壓輸入：12V DC-IN
• 抗震衝擊設計

處理器與芯片組
處理器:：第三代英特爾®酷睿™ i7/i5/i3處理器
               第二代英特爾®酷睿™ i7/i5/i3處理器
芯片組：英特爾®HM65
Socket 988B
內存
1個DDR3/DDR3L 1066/1333/1600MHz SODIMM 內存插槽
可選擇搭配: 2GB ， 4GB或8GB
顯示
英特爾®HD Graphics 4000高清顯示核心
最高分辨率為2048x1536 @ 60Hz
顯示輸出：2個VGA   1個在前面板，1個為內置插針
                 1個HDMI
                  1個LVDS【內置】
存儲
2個SATA2.0接口，支持3.5吋SATA硬盤
支持1個mSATA模塊插槽(透過Mini PCIe擴展延伸)
網口
雙10/100/1000M網口， 標準 RJ45 接口，主控芯片是 Realtek RTL8111EL
輸入/輸出
1個硬盤LED指示燈，1個警示LED指示燈 ， 1個電源開關與1個重置開關
USB：4個USB 2.0(前面板)，
          2個USB2.0（後面板）
串口：RS-232×6
聲卡：瑞昱®ALC662 High Definition Audio
擴展插槽
1個Mini PCIe 擴展插槽支持無線 Wi-Fi模塊
1個PS/2 鍵盤、鼠標
電源
工業電源適配器【標配】
系統電源輸入指標:12V 直流輸入

材質結構
鋁擠散熱模塊
尺寸
裸機尺寸：280χ92χ222 (mm)(W x H x D)
包裝尺寸：375χ215χ320(mm)(W x H x D)
重量
裸機重量：6.5公斤
整機重量：7.0公斤
操作系統支持
Windows 7, Windows 7 Embedded, Windows XP SP3, Windows XP Embedded,Unix Linux
看門狗
1-255秒或分,255級,看門狗超時中斷或復位
安規認証：CE  FCC CLASS A

環境指標
溫度
工作溫度: -10℃ ~ +60℃
存儲溫度: -40℃ ~ +85℃
濕度
工作濕度: 10～85%  無凝結
存儲濕度: 10～95%  無凝結

系統運作中抗振動測試
MIL-STD810F 514.5C-1 (硬盤)
MIL-STD810F 514.5C-2 (CompactFlash或固態硬盤/電子盤)
系統運作中衝擊測試
Half sine wave 15G, 11ms, 3 shock per axis
