防爆型渦輪流量計液體渦輪

防爆型渦輪流量計液體渦輪
型號:DN100
品牌:橫河
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰渦輪流量計 , 防爆型渦輪流量計 , DN100渦輪流量計
單價: ¥1580 / 台
最少訂量:1 台

產品描述

渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計。廣氾用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小於5×10-6m2/s的液體,對於運動粘度大於5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。



有關流量計問題可以咨詢:塗經理:13375228809   QQ:1375192822

 工作原理:



流體流經傳感器殼體,由於葉輪的葉片與流向有一定的角度,流體的衝力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之後葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由於葉片有導磁性,它處於信號檢測器(由磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,週期性的改變着線圈的磁通量,從而使線圈兩端感應出電脈衝信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈衝波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量範圍內,脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:

f——脈衝頻率[Hz];

k——傳感器的儀表係數[1/m3],由校驗單給出。若以[1/L]為單位 ;

Q——流體的瞬時流量(工作狀態下)[m3/h];

3600——換算係數;

每台傳感器的儀表係數由製造廠填寫在檢定証書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。



有關流量計問題可以咨詢:塗經理:13375228809   QQ:1375192822

二、產品特點

1.高精度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;

2.重複性好,短期重複性可達0.05%~0.2%,正是由於具有良好的重複性,在貿易結算中是優先選用的流量計;

3.具備儀表係數三點修正,智能補償儀表係數非線性,並可進行現場修正

4.所有有效數據掉電后保持10年不丟;

5.範圍度寬,中大口徑可達1:20,小口徑為1:10;

6.結構緊湊輕巧,安裝維護方便,流通能力大;

7.適用高壓測量,儀表表體上不必開孔,易製成高壓型儀表;

8.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;

9.可製成插入型,適用於大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便



有關流量計問題可以咨詢:塗經理:13375228809   QQ:1375192822



渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。

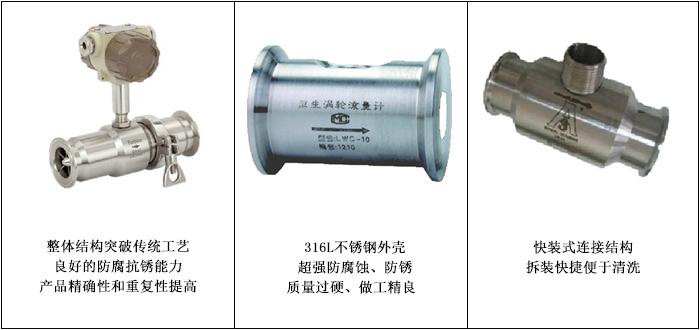

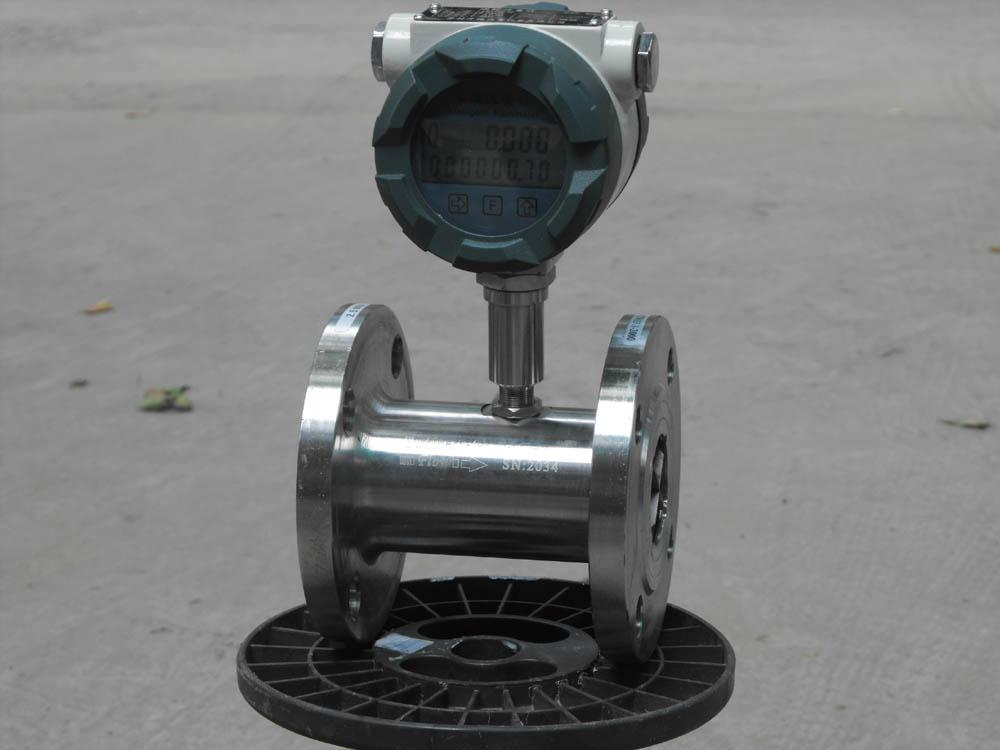

防爆型渦輪流量計液體渦輪 1防爆型渦輪流量計液體渦輪 2防爆型渦輪流量計液體渦輪 3防爆型渦輪流量計液體渦輪 4防爆型渦輪流量計液體渦輪 5
