產品描述
背景
目前,在工業制管進行焊接時,其焊縫中心與熔池的對接主要依靠設備的一次性對準,輔以人工管理。實際中,長時間的工作,焊縫總會有偏差,工人調整時勞動強度較大。為進一步提高焊縫的焊接質量和焊接效率,專門研發了焊縫自動視覺跟蹤儀,經過多年以來的實踐使用,能實現焊縫偏移的自動跟蹤,解決焊縫焊接偏縫質量問題。
總體介紹
本焊縫視覺跟蹤系統的實現主要包含如下配置的安裝:
1.在原本人眼觀測的位置附近加裝攝像機;
2.在焊槍位置附近安裝我司步進電機滑台;
3.在原操作台附近,放置自動焊縫的跟蹤系統控制箱。

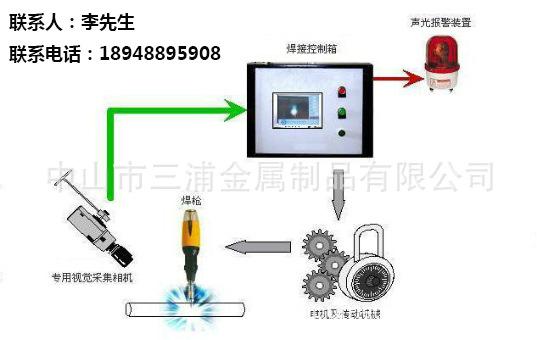

系統框圖如下圖 所示:
undefined
實際圖像效果
實際效果圖像采自應用跟蹤設備的工廠焊管焊接生產線。藍色線條是溶池的中心線,黃色線條為未焊接前焊縫開口的中心線,只要焊縫偏移,通過高清數碼照相機就能捕獲到黃色線條的偏移,最後計算機系統控制焊槍的移動,達成焊縫溶池的中心線。(藍色線條為焊縫開口與實時的中心線自動跟蹤對準。)
QQ圖片20160620210745
異常告警與輸出
軟件可以設置正常的告警範圍。當超出本範圍時,系統可完成實時的檢測跟蹤並報警提示。具體可設置內容為:單次偏差超出預設值報警,累計偏差超出預設值報警。
技術指標關鍵能:熔池與焊縫同時檢測
其他功能與指標:
·識別精度:0.025mm
·識別速率:40ms
·焊接速度:≤8m/min ·響應時間:≤200ms
·管子直徑:≥4mm ·工作溫度:-10℃~60℃ ·額定功率:150W
操作流程
1)啟動流程如下圖所示:
undefined
2)關機流程如下圖 所示:
undefined
所提供的組件
按照本技術協議,中山市三浦金屬制品有限公司所提供的組件包括如下配置:
1.工業相機及其外罩(含固定底座);
2.步進電機滑台;
3.控制箱(含電源、電機驅動、控制算法及軟件);
4.相關連接線。
五、價格與服務
1.價格:參考報價單;
相關服務:
1.中山三浦公司可提供免費上門安裝調試服務;
2.中山三浦公司可提供免費用戶培訓服務;
3.中山三浦公司承諾全部組件享有一年保修售后保障;
4.中山三浦公司承諾一年內有質量問題免費上門提供服務。
需客戶配合的相關工作,為使本項目順利實施,需要客戶配合如下工作:
1.協助我們將所提供的滑臺安裝上去;
2.協助我們將攝像機及其外殼安裝到對應位置;
3.協助我們將控制箱固定到立柱。
