085是一款適合於低頻場合使用的低成本高性能數字合成函數信號發生器，它級既可以產生正弦波，方波，正、負鋸齒波，三角波，階梯波等標準信號，也可以產生用戶定義的任意波形信號，既可以工作在定頻模式，也可以工作在掃頻模式，還可以產生舵機測試/控制信號。使用簡便是該儀器的顯著特點，所有參數均可由數字直接輸入，並可用旋鈕微調，微調的步長可以任意設定，是電子實驗和測試的有力工具。

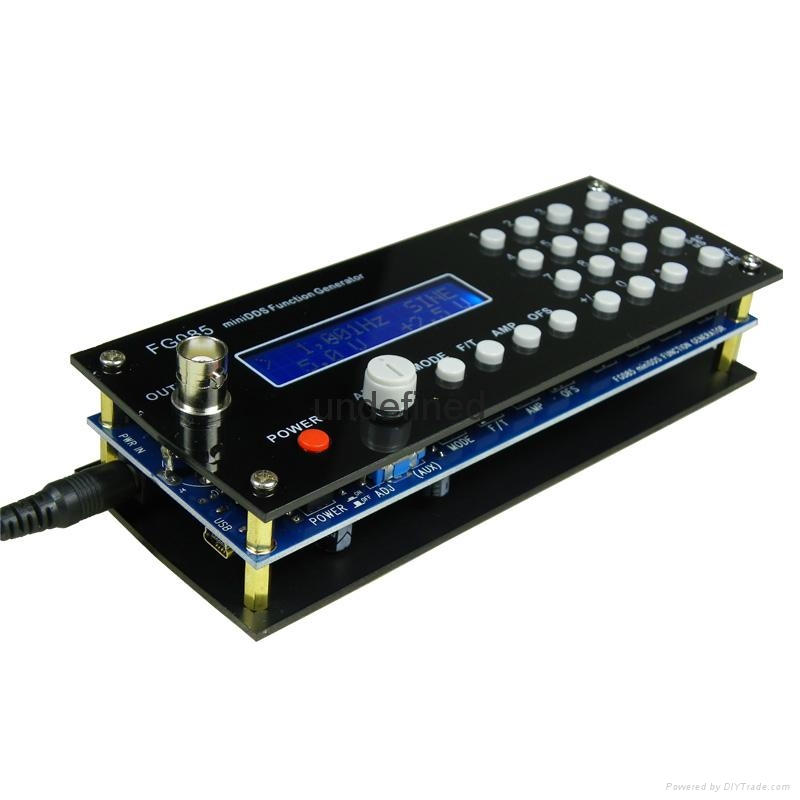

這是085數字合成任意波形信號發生器的DIY套件版，其中所有貼片的元件都已預先用機器焊好，剩下有引腳的元件則由用戶裝配。為了確保用戶裝配成功，每一塊板子以及LCD顯示屏都經過了嚴格的測試檢驗.



特點：

可以產生常用標準波形和用戶定義任意波形，輸出穩定性好。

具有定頻模式、掃頻模式、舵機定位模式及舵機運行模式等4種模式選擇。

所有參數用數值直接設定，直觀、方便、快捷。

具有觸發輸入，可與其他儀器配合工作

掃頻模式時有同步輸出，便於與示波器配合完成頻率特性測量



性能指標：

輸出信號種類：正弦，方波，三角波，正、負鋸齒波，正、負階梯波，用戶定義任意波形，以及舵機控制信號

頻率範圍：0 – 200KHz （正弦）

頻率分辨率：1Hz

頻率精度：0.149Hz（當 F > 40Hz 時），0.000596Hz （當 F <= 40Hz時）

週期分辨率：1ms

幅度範圍：0 – 10V pp

幅度精度：0.1V

直流偏移範圍：-5V – +5V

直流偏移精度：40mV

波形存儲器深度：256 bytes

最高樣點率：2.5Msps

觸發輸入電平：高3.5V（最小），低1.5V（最大）

觸發時波形輸出延時：小於 5微妙

同步輸出：TTL電平

輸出阻抗：50 ohm

電源電壓：15V DC

電源電流：< 150mA （空載）

尺寸：155 X 55 X 30 mm
