國內小型真空氮氣回流焊-KD-V20

國內小型真空氮氣回流焊-KD-V20
型號:kd-V20
品牌:HVT/誠聯愷達
原產地:中國
類別:工業設備 / 通用機械 / 電焊、切割設備
標籤︰真空共晶爐 , 真空氣氛爐 , 真空爐
單價: ¥1 / 台
最少訂量:1 台

產品描述

  1. 北京通州真空共晶爐,真空回流焊供應商歡迎來電咨詢,電話:010-53681996

一、產品介紹

    1.為什麼要採用真空回流焊機?目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接,後來加上氮氣保護,升級為氮氣無鉛回流焊機。但是對一些要求很高的焊接領域,譬如軍工產品、工業級高可靠性產品,就是氮氣保護也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求,必須消除或者減少焊接材料的空洞和氧化,從而到達產品的可靠性。如何有效降低空洞率,減少焊盤或元件管腳的氧化,真空回流焊機是唯一的選擇。要想達到高焊接質量,必須採用真空回流焊機。這是德國、日本、美國等國家SMT焊接專家的最新工藝創新。

  2、行業應用:V系列真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇,是軍工企業、研究院所、高校、航空航天等領域高端研發和生產的最佳選擇。

  3、應用領域:主要應用於芯片與基板、管殼與蓋板等的無缺陷焊接和產生完美的無助焊劑焊接,如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。

  4、真空回流焊目前已成為歐美等發達國家軍工企業、航空、航天等高端製造的必備設備,並且已在芯片封裝和電子焊接等領域得到廣氾應用。

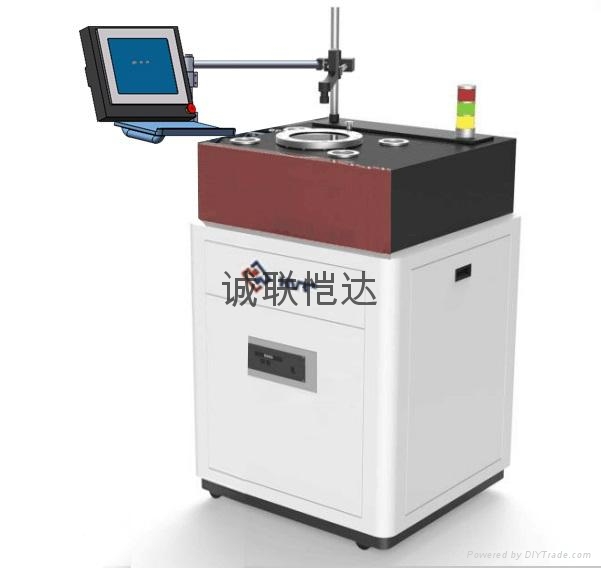

   KD-V20是一款通用、高效、全工藝、高真空、加強系統保護、操作簡單、保養維修便捷的一款跨時代新型真空共晶爐(真空回流焊);同時配置多角度高倍視頻監控相機,與實時溫度曲線、真空度等重要技術參數同步錄製,同畫面顯示,加強了對新品工藝數據的整理統計及焊接產品的監控及分析;強大的工藝數據庫,可以指導您找到問題的處理方案,不同程度的操作人員都能熟練掌握設備的工藝及操作調試;

【特點】K  `

 應用領域:IGBT模塊、MEMS封裝、大功率器件封裝、光電器件封裝、氣密性封裝等。
  1、觀察系統:腔體帶可視窗口, 可實時觀察焊接過程,

    2、加熱系統配置加熱速率調節控制系統,可分別進行高精度動態溫度控制,同時保証承載台溫度均勻度。

  3、真空系統:設備配置直聯高速旋片式真空泵,可快速實現爐腔達到1pa

  4、冷卻系統:設備採用水冷卻系統,保証在高溫真空環境下可以快速降溫。

  5、軟件系統:昇降溫可編程控制,可根據工藝設置昇降溫曲線,每條曲線都可自動生成,可編輯、修改、存儲等。

  6、控制系統:軟件模塊化設計可獨立設置工藝曲線、真空抽取、氣氛、冷卻等,並可合併生產工藝,實現一鍵操作。

  7、數據記錄系統:具有不間斷的實時監控和數據記錄系統,軟件曲線記錄、溫控曲線保存、工藝參數保存、設備參數記錄、調用。

    8

    9、快速的降溫速度:腔體中設立了獨立的水冷和氣體冷卻裝置,使被焊接器件實現快速降溫

    10、低空洞率的焊接質量:確保焊接之後,大麵積焊盤實現3%以下的空洞率

    11、整機結構的設定,便於後期的維護與保養,1個人可輕鬆完成加熱結構保養及助焊劑清潔回收,更換加熱管只需2分鐘;

  12、保護系統:根據多件製造經驗,多項安裝保護系統,客戶可放心使用;



KD-V20技術參數:

KD-V20技術規格

基本參數要求



外觀尺寸

900 x 800 x 1300 mm (LxWxH)  重量:約 200 kg

低真空

1Pa

有效焊接面積

200x 160mm

爐膛高度

100mm

溫度範圍

最高可達450°C

升溫速率

最高可達 120°C /min

降溫速率

≥120℃/min

橫向溫差

±2%

爐膛負載

5kW  底部加熱系統

加熱平台

特殊處理加熱平台

電源標準

380V, 50HZ/60HZ

電流

最大可達.max. 3 x20 A, 50-60 HZ

控制參數

控制方式

西門子PLC+觸屏

可監視窗口

帶可視窗口 (1個)

溫度曲線設置

溫度+時間(可設置溫度、時間;也可以設置升溫斜率;)(最多可以設定150個工藝階段)

接口

COM

選配項

焊接視覺檢測系統

可選配50-200倍放大,觀測、分析焊接過程;

軟件視頻錄製功能,便於新產品工藝開發及分析

安全系統

腔體溫度超高報警、階段升溫過度報警;

系統自檢功能,生產前各項功能正常狀態下,程序允許可以運行

冷卻水壓力檢測系統,低壓報警,軟件提示

一鍵式切斷加熱部分電源
