1、產品簡介

型號名稱   1W340F_HS10_2

應用領域    工業環境溫濕度實時監測

1.1、功能特性

設備自帶顯示功能，可實時顯示溫濕度數據及設備信息

局域網PC端軟件實時讀取環境溫濕度數據，並保存溫濕度數據文件

軟件支持windows系統

設備採用標準POE供電方式，兼容802.3af標準

1.2 電性參數

工作電壓：DC 5V

工作電流：<230ma

設備功率：<1.15W

1.3出廠設置

 IP地址：192.168.1.188（用戶可修改）

 子網掩碼：255.255.255.0（用戶可修改）

 網關：192.168.1.1（用戶可修改）

1.4連接類型：tcp（默認不可修改）

2、使用設備

將探頭插入設備探頭端口插孔，網線連接設備到支持標準POE功能的交換機，設備即可正常工作；如果用戶未使用支持POE功能的交換機，連接網線后，請使用標準的安卓數據線和DC5V電源搭配為設備供電（注意，一定要在插入探頭后再對設備上電）。

2.1直連形式

通過一根網線連接設備和電腦網口的形式，一般稱為設備直連或者點對點連接，電腦安裝軟件后，可以方便訪問設備，簡化設備布線，操作使用簡單。

注意事項：

2.1.1用戶電腦網絡設置

設備出廠默認設置IP（192.168.1.188）、子網掩碼（255.255.255.0）和網關（192.168.1.1），用戶電腦網絡連接需和設備在同一網段才能訪問設備，設置步驟如下：

步驟一：“網上鄰居”->“查看本地連接”->“本地連接”，鼠標右擊“本地連接”->“屬                 性”

步驟二：“此連接使用下列項目”->“Internet協議（TCP/IP)”->“屬性”

步驟三：選中“使用下面的IP地址”，用戶填寫設備相同的子網掩碼、默認網關，IP地址設置為192.168.1.xxx，設備ip和用戶電腦ip地址最後一個地址數據（xxx）不能相同（注意xxx不要設為0或255），設置完畢后點擊“確定”，保存用戶設置。

2.2組網連接形式

因設備和普通用戶電腦只有一個網口，若用戶想要訪問多套設備，或者使用多臺電腦訪問一套或多套設備，就需要用戶組建一個網絡，用戶只要選用普通交換機即可組建一個簡單的網絡，注意選用的交換機端口數量必須大於使用設備的套數，組網連接

注意事項

如果用戶電腦和設備不在同一個網段，用戶需要修改設備的ip、子網掩碼、網關以適應用戶現有網絡，設置形式請參考設備軟件設置

2.3恢復出廠設置



如果用戶遺忘設備的設置參數或者設置錯誤致使設備無法使用，用戶按住設備面板RESET按鈕3~5秒，設備會恢復出廠設置，設備重新上電，用戶可以正常設置使用設備

3、設備顯示

設備自帶數碼管，可實時顯示採集溫濕度數據及設備信息

3.1溫濕度數據顯示

aa.bbCx或者aa.bbHx

Aa.bb顯示當前採集的溫濕度數據，x為設備的端口的編號，C表示當前顯示x端口的溫度數據；H表示當前顯示x端口的濕度數據

3.3錯誤信息

查設備是否插入探頭及探頭是否插緊；在設備工作中拔掉設備探頭，數碼管會提示相應的端口讀出的數據錯誤，數碼管提示ERR信息，請用戶檢查探頭，必要時請對設備重新上電

4、數據檢測

接入探頭的種類不同，採集數據的分辨率和精確度會有差異，採集數據的準確度請參照下表信息

表格1：數據檢測表
探頭種類	分辨率		誤差		有效檢測範圍
	溫度°C	濕度%	溫度°C	濕度%	溫度°C	濕度%
TX	0.0625		±2		-40～+125
DX	0.0625		±0.5		-55～+125
HS10	0.04	0.03%	±1.5	﹤4%	-40～+123.5	0～100%



5、包裝信息

包裝信息表：
配件型號	1W340G主體	傳感器	CD軟件	紙質說明書
1W340F_T2	1	TX探頭：2個	1	1
1W340F_T4	1	TX探頭：4個	1	1
1W340F_D2	1	DX探頭：2個	1	1
1W340F_D4	1	DX探頭：4個	1	1

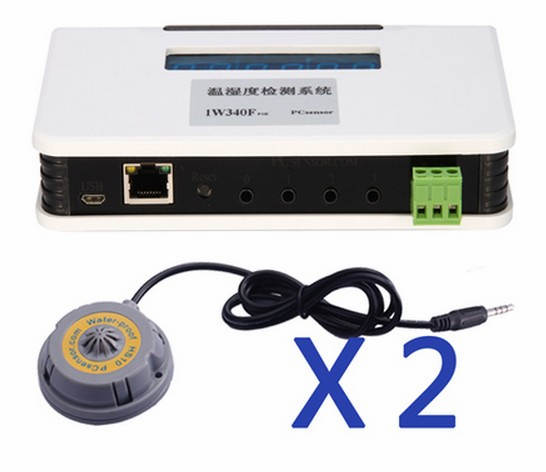

1W340F_HS10_2	1	HS10探頭：2個	1	1
1W340F_HS10_4	1	HS10探頭：4個	1	1
備註：所有探頭線長都是1米，需要定製不同線長的探頭請與客服聯繫。       另外客戶需要自備支持標準POE（IEE802.3af）功能的交換機
