外測式液位計

外測式液位計
型號:-
品牌:-
原產地:中國
類別:工業設備 / 化工設備
標籤︰外測液位計 , 外貼液位計
單價: ¥1 / 台
最少訂量:1 台
發送查詢

產品描述

產品概述:

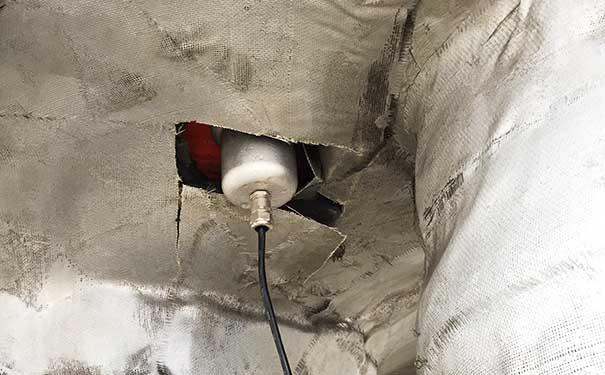

外貼式液位計採用領先的數字信號處理技術,避免了容器壁厚的影響,實現了對密閉容器內液位高度的真正非接觸罐外測量。聲吶傳感器(探頭)安裝于被測容器外壁的正下方(底部),不需對被測容器開孔,安裝簡易,實現在線安裝、調試,不影響生產。可實現對高溫、高壓密閉容器內的各種易燃易爆有毒等危險介質、強酸﹑強碱及各種純淨液體的液位進行精確測量。



工作原理

外貼式液位計採用聲吶測距原理,利用外貼在容器壁外部的專用探頭採集聲吶信號,計算出的液位值就地顯示並輸出遠傳信號。儀表可通過(4~20)mA模擬信號、Hart、RS-485、Ethernet等接口將測量結果輸出至控制中心,同時也可以通過Wi-Fi、藍牙、Hart、RS-485、紅外、Ethernet等接口進行在線調測量液位時,聲吶波信號從探頭髮射出去,經過液面反射回來后由探頭檢測到回波信號。回波信號經專有算法處理後計算出時間t,系統根據公式計算出液面高度。



校準方法:



管道校準:

將校準探頭裝在進、出液的管道上,當管道內充滿液體時,就可以通過校準探頭來測量介質的初步聲速



立罐直徑校準

將校準探頭裝在立罐的側壁,就可以通過校準探頭來測量介質的實時聲速。



球罐或臥罐直徑校準

將校準探頭裝在球罐的直徑方向,當液體超過直徑時,就可以通過校準探頭來測量介質的實時聲速。



校準管校準

將校準探頭裝在球罐的底部朝上方向,當液體超過校準管時,就可以通過校準探頭來測量介

質的實時聲速



外測式液位計 1外測式液位計 2外測式液位計 3外測式液位計 4外測式液位計 5
