藍牙立體聲音頻傳輸解決方案——讓音樂飛起來聽了更爽快！

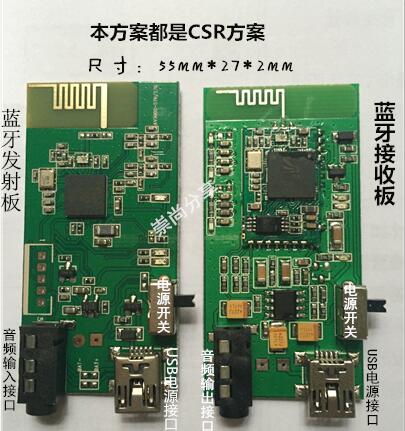

新款實物圖拍：

本方案採用CSR 5746芯片，藍牙版本V4.0+EDR，可以實現視距10米（無阻隔）的高頻質音樂傳輸，發射部分將立體聲音頻轉換成藍牙傳輸信號發送到接收部分，本方案使用簡單，可以輕鬆實現音響DIY改裝，讓您擺脫有線的羈絆，輕鬆享受高品質音樂。

—————————————————————————————

發射部分特點



一．使用權3.5mm的音頻連接線，方便使用與轉換；

二．採用CSR高性能的 5746芯片+16M的大容量 存儲芯片，藍牙4.0+EDR；





性能參數:


1，採用CSR  5746芯片高性能芯片；



2，藍牙4.0+EDR；



3，支持A2DP1.2和AVRCP1.0協議；



4，支持MP3編碼；



5，藍牙主芯片是64MIPS Kalimba處理器，有足夠的速度處理各種複雜的音頻流；



6，高速低延時流媒體編碼，使用音樂傳輸流暢，音質純真；



7，A2DP，AVRCP協議；



8,工作電流為35~45mA；



9,待機電流小於1mA；



10,發射功率：3dB;



11,接收靈敏度：-90dB





藍牙音樂發射器的使用方式：



1，工作電壓，3.7-5V USB供電或者鋰電供電。工作電流<40mA;



2，音頻輸入，使用3.5mm的音頻線，立體聲輸入；



3，發射距離10米；



4，工作模式，開機一分鐘內閃藍燈，自動與最後配對過的設備連接，一分鐘后進入紅藍燈交替閃爍的配對狀態，此時讓藍牙耳機進入配對狀態，當發射器與藍牙耳機配對成功后，發射器藍燈恆亮。如果沒有配對成功則藍燈閃爍。關機再開機可以再次進入連接，配對模式，直致與藍牙耳機配對成功，發射器藍燈恆亮。

發射的特點與注意事項：



1，發射器開機自動會與最後配對過的藍牙耳機進行連接，發射器在開機狀態下，最後與它配對藍牙耳機，開機后自動會與發射器進入連接。



2，當發射器要與另外的藍牙耳機進入配對時，要把當前與它配對過的藍牙耳機關機，當發現發射器的藍燈恆亮時，說明發射器已經與其它藍牙耳機連接，要關閉與安連接的藍牙耳機才能再次開機進入配對狀態。



3，如果何讓藍牙耳機與手機連接並同時與發射器連接：



     首先讓藍牙耳機與手機進入配對連接；



     然後關閉手機，讓發射器與藍牙耳機進行配對連接。



     再打開手機，手動連接藍牙耳機，這樣就可以讓發射器與手機同時連接藍牙耳機。當有來電的時候，藍牙耳機會自動切換到通話模式，通話結束后自動會切換到接收發射器音樂模式.

注意：藍牙耳機必須有聽歌功能，不然藍牙音樂發射器不能和藍牙耳機配對成功。

 ————————————————————————————————————————————————



接收部分特點

主芯片：CSRBC57F687B（BlueCore5-ROM）

藍牙版本：V2.1+EDR

輸出功率：Class II

RF輸出功率：4dBm

傳輸距離：視距10米

尺寸：33.6mm*34.6mm

Rohs標準：符合

應用

藍牙立體聲音頻接收器



藍牙音響接收部分概述:

本模塊採用CSRBlueCore5-ROM芯片，適合於藍牙音響接收部分、藍牙立體聲音頻接收器等產品。外圍不需要電路，模塊上有LED顯示，用戶只需要供電既可以工作。

以下是實物圖：

備註：

1、正面撥動開關控制電源供給，Mini USB座為充電輸入，3.5音頻

   座是立體聲音頻輸出接口

2、背面測試點可以作為接線用，注意焊接溫度和時間，請勿將銅箔



   燙落。

安裝注意點：
藍牙工作在2.4G無線頻段，應儘量避免各種因素對無線收發的影響，注意應儘量讓模塊天線部分遠離金屬部分
