型號: | 标准定制 |
---|---|
品牌: | JY |
原產地: | 中國 |
類別: | 工業設備 / 機械五金 / 其他機械五金 |
標籤︰ | 四氟銅粉格萊圈 , PTFE斯特封 , 旋轉格萊圈批發 |
單價: |
¥1
/ 套
|
最少訂量: | 30 套 |

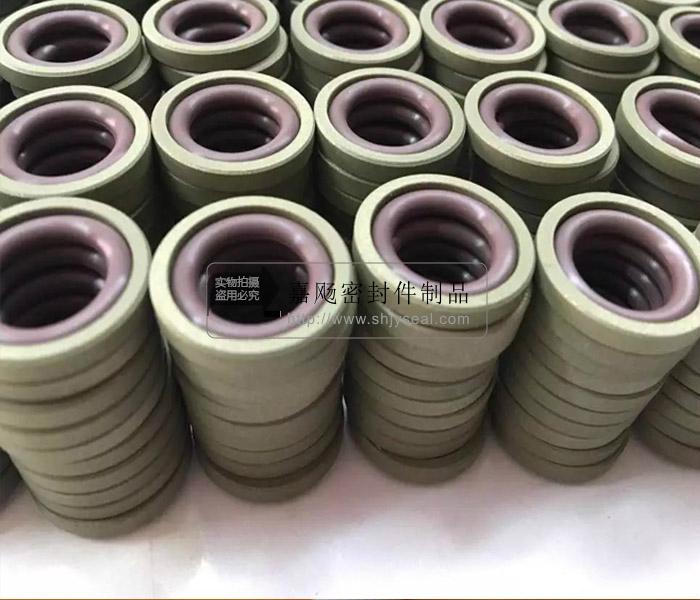

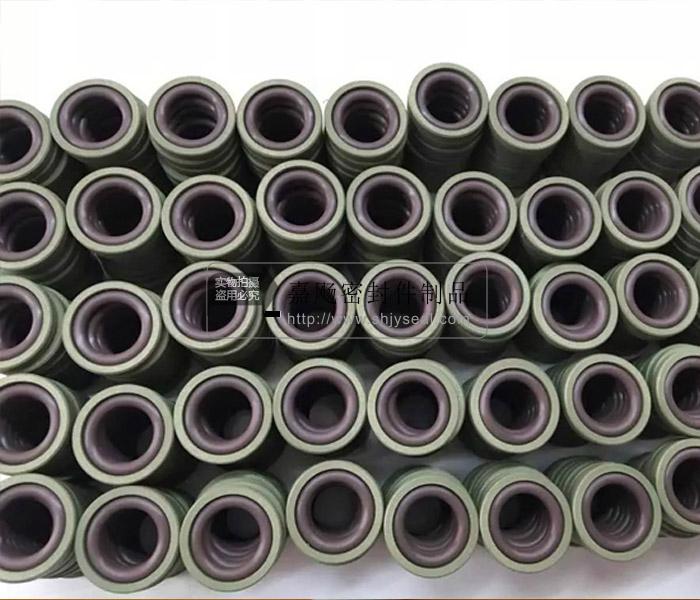

格來圈和斯特封在液壓行業使用多年,主要應用於液壓缸之密封系統,無論使用於活塞或活塞杆,均獲得良好的評價。此類密封圈主要由二個元件所組成。格來圈為雙作用密封,斯特封則為單作用密封圈。
特點:
● 低磨擦阻力,無爬行現象;
● 動、靜態密封效果均相當良好;
● 無粘滯現象;
● 在有潤滑和無潤滑時性能均佳;
● 溝槽結構簡單;
● 耐高壓,工作條件適應性強;
● 規格多種選擇,格來圈可適用於液壓缸最大直徑2500mm,而斯特封適用於在最大直徑為1330mm之內的任何活塞和活塞杆。
介質:
適用於石油基液壓油、環保安全液壓油等(視O型圈材質)
應用範圍:
可用於往復運動的柱塞和活塞杆,如壓力機、挖掘機、冶金機械、裝載機、化工機械等場合。
技術數據:
工作壓力:最高70Mpa
運功速度:最大15m/s
工作溫度:-30℃至120℃(丁腈橡膠O型圈)
-30℃至200℃(氟橡膠O型圈)
洩漏量:
目前尚無一種密封圈可以達到完全密封的情況,格來圈及斯特封在低磨擦阻力狀況下,亦可使洩漏量控制到極佳狀況,而應用兩組前後串聯之後斯特封幾乎可達到完全密封的境界。
孔用格來圈
缸筒直徑ФDh9 |
溝槽內徑 |
溝槽寬度 |
徑向間隙 S max** |
最大半徑 |
O型圈
|
O型圈
|
|||
重載系列 |
標準系列 |
輕載系列 |
|||||||
- |
- |
- |
ФB h9 |
F+0.2 |
0-20Mpa |
20-40Mpa |
R |
- |
- |
- |
8-14.9 |
15-39.9 |
D-4.9 |
2.2 |
0.6-0.4 |
0.4-0.3 |
0.3-0.5 |
ФB+0.1~0.2 |
1.78 |
- |
15-39.9 |
40-79.9 |
D-7.5 |
3.2 |
0.8-0.5 |
0.5-0.3 |
0.5-0.8 |
ФB+0.2~0.3 |
2.62 |
15-39.9 |
40-79.9 |
80-132.9 |
D-11.0 |
4.2 |
0.8-0.5 |
0.5-0.3 |
0.8-1.2 |
ФB+0.3~0.4 |
3.53 |
40-79.9 |
80-132.9 |
133-329.9 |
D-15.5 |
6.3 |
1.0-0.6 |
0.6-0.4 |
1.2-1.5 |
ФB+0.4~0.5 |
5.33 |
80-132.9 |
133-329.9 |
330-669.9 |
D-21.0 |
8.1 |
1.0-0.6 |
0.6-0.4 |
1.5-2.0 |
ФB+0.5~0.6 |
7.00 |
133-329.9 |
330-669.9 |
670-999.9 |
D-24.5 |
8.1 |
1.2-0.7 |
0.7-0.5 |
1.5-2.0 |
ФB+0.5~0.6 |
7.00 |
330-669.9 |
670-999.9 |
- |
D-28.0 |
9.5 |
1.4-0.8 |
0.8-0.6 |
2.0-3.0 |
ФB+0.6~0.7 |
8.40 |
*如果活塞有偏心或者缸筒公差相當寬,溝槽 **直徑必須增大,在真空和負壓工況同樣適用。 高壓時,S max=H7-F7(缸筒-活塞) 孔用格來圈尺寸表 Size Table of Glyd Ring
缸筒直徑Dh9 |
溝槽內徑Bh9 |
溝槽寬度F+0.2 |
型號 |
缸筒直徑Dh9 |
溝槽內徑Bh9 |
溝槽寬度F+0.2 |
型號 |
8 |
3.1 |
2.2 |
STF044-0080 |
65 |
54.0 |
4.2 |
STF044-0650 |
10 |
5.1 |
2.2 |
STF044-0100 |
69.8 |
58.8 |
4.2 |
STF044-0698 |
12 |
7.1 |
2.2 |
STF044-0120 |
70 |
59.0 |
4.2 |
STF044-0700 |
15 |
7.5 |
3.2 |
STF044-0150 |
70 |
54.5 |
6.3 |
STF042-0700 |
16 |
8.5 |
3.2 |
STF044-0160 |
75 |
64.0 |
4.2 |
STF044-0750 |
18 |
10.5 |
3.2 |
STF044-0180 |
76.2 |
65.2 |
4.2 |
STF044-0762 |
20 |
12.5 |
3.2 |
STF044-0200 |
80 |
64.5 |
6.3 |
STF044-0800 |
22 |
14.5 |
3.2 |
STF044-0220 |
80 |
59.0 |
8.1 |
STF042-0800 |
24 |
16.5 |
3.2 |
STF044-0240 |
82.5 |
67.0 |
6.3 |
STF044-0825 |
25 |
17.5 |
3.2 |
STF044-0250 |
85 |
69.5 |
6.3 |
STF044-0850 |
25.4 |
17.9 |
3.2 |
STF044-0254 |
85 |
64.0 |
8.1 |
STF044-0850 |
28 |
20.5 |
3.2 |
STF044-0280 |
89 |
73.5 |
6.3 |
STF044-0890 |
28.5 |
21.0 |
3.2 |
STF044-0285 |
90 |
74.5 |
6.3 |
STF044-0900 |
30 |
22.5 |
3.2 |
STF044-0300 |
90 |
69.0 |
8.1 |
STF044-0900 |
31.7 |
24.2 |
3.2 |
STF044-0317 |
95 |
79.5 |
6.3 |
STF044-0950 |
32 |
24.5 |
3.2 |
STF044-0320 |
95 |
74.0 |
8.1 |
STF042-0950 |
35 |
27.5 |
3.2 |
STF044-0350 |
100 |
84.5 |
6.3 |
STF044-1000 |
36 |
28.5 |
3.2 |
STF044-0360 |
100 |
79.0 |
8.1 |
STF042-1000 |
38 |
30.5 |
3.2 |
STF044-0380 |
101.6 |
86.1 |
6.3 |
STF044-1016 |
39 |
31.5 |
3.2 |
STF044-0390 |
105 |
89.5 |
6.3 |
STF044-1050 |
40 |
29.0 |
4.2 |
STF044-0400 |
105 |
84.0 |
8.1 |
STF042-1050 |
42 |
31 |
4.2 |
STF044-0420 |
110 |
94.5 |
6.3 |
STF044-1100 |
44.5 |
33.5 |
4.2 |
STF044-0445 |
110 |
89.0 |
8.1 |
STF042-1100 |
45 |
34 |
4.2 |
STF044-0450 |
114.3 |
98.8 |
6.3 |
STF042-1100 |
48 |
37.0 |
4.2 |
STF044-0480 |
115 |
99.5 |
6.3 |
STF044-1143 |
50 |
39.0 |
4.2 |
STF044-0500 |
115 |
94.0 |
8.1 |
STF044-1050 |
50.8 |
39.8 |
4.2 |
STF044-0508 |
120 |
104.5 |
6.3 |
STF042-1150 |
52 |
41.0 |
4.2 |
STF044-0520 |
120 |
99.0 |
8.1 |
STF044-1200 |
55 |
44.0 |
4.2 |
STF044-0550 |
125 |
109.5 |
6.3 |
STF044-1250 |
57.1 |
46.1 |
4.2 |
STF044-0571 |
125 |
104.0 |
8.1 |
STF042-1250 |
60 |
49.0 |
4.2 |
STF044-0600 |
127 |
111.5 |
6.3 |
STF044-1270 |
63 |
52.0 |
4.2 |
STF044-0630 |
130 |
114.5 |
6.3 |
STF044-1300 |
63.5 |
52.5 |
4.2 |
STF044-0635 |
130 |
109.0 |
8.1 |
STF042-1300 |
64 |
53.0 |
4.2 |
STF044-0640 |
132 |
116.5 |
6.3 |
STF044-1320 |
孔用格來圈尺寸表 Size Table of Glyd Ring
缸筒直徑60Dh9 |
溝槽內徑Bh9 |
溝槽寬度F+0.2 |
型號 |
缸筒直徑Dh9 |
溝槽內徑Bh9 |
溝槽寬度F+0.2 |
型號 |
133 |
112.0 |
8.1 |
STF044-1330 |
410 |
385.5 |
8.1 |
STF044-4100 |
135 |
114.0 |
8.1 |
STF044-1350 |
420 |
395.5 |
8.1 |
STF044-4200 |
140 |
119.0 |
8.1 |
STF044-1400 |
430 |
405.5 |
8.1 |
STF044-4300 |
145 |
124.0 |
8.1 |
STF044-1450 |
440 |
