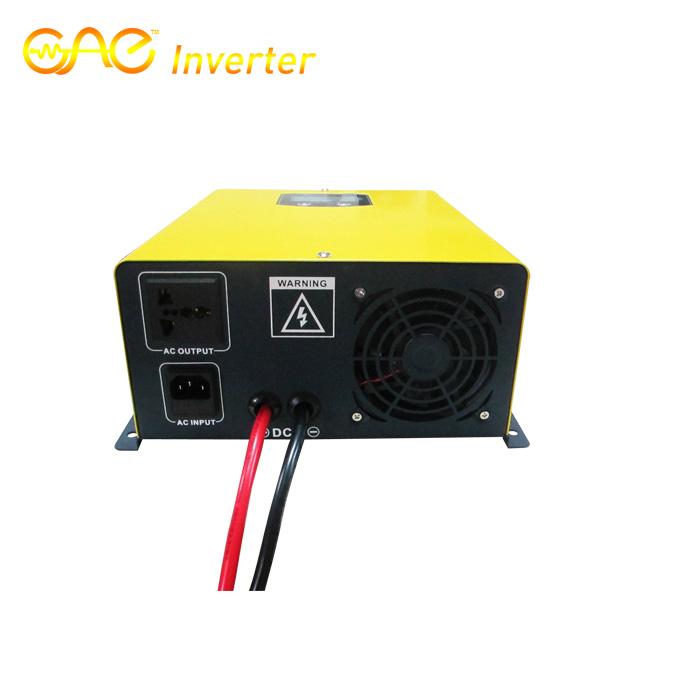

HI 壁挂式工頻逆變器帶市電充電功能         www.solarinverter.cc

型號：HI10224

額定功率：1000W

標準電池電壓：DC24V

輸入

直流輸入電壓範圍:10.5-15VDC (單節電池電壓）

市電輸入電壓範圍:140-275VAC

市電輸入頻率範圍:45-65HZ

保護

電池欠壓報警:10.5VDC (單節電池電壓）

電池欠壓保護:10VDC (單節電池電壓）

電池過壓保護:17V±0.5V (單節電池電壓）

電壓過壓報警:15-16VDC (單節電池電壓）

過載功率保護:額定功率110％以上

溫度保護:≥85℃報警，≥90℃關閉整機。

輸出

逆變輸出效率:≥85%

逆變輸出電壓: 220VAC±2%

逆變輸出頻率:50/60HZ±1%

逆變輸出波形:正弦波

市電輸出電壓範圍：穩壓輸出 220VAC±10%

市電輸出頻率範圍：自動跟蹤

其它

轉換時間：≤4ms

面板顯示：液晶

散熱方式：智能風扇控制

≤42℃風扇慢轉散熱，≥45℃風扇高轉散熱。

充電

充電電壓：13.6-14.2V(單節)

充電電流：≤10A

工作模式

工作模式選擇 可自由選擇

01：常規模式

市電優先，市電充電

02：節能模式

負載功率≤10%關閉機器，≥11%-100%開啟

03：太陽能逆變優先

逆變優先，市電不充電

充電時：電池電壓≥13V轉逆變。逆變時：電池電壓≤10.5V進入市電狀態

通訊：RS232(選配）

環境：使用環境條件

溫度：-20-- +75℃

相對濕度：＜95%

過載，短路保護 :1.25倍額定電流30秒；1.5倍額定電流5秒過載保護動作；≥3倍額定電流短路保護。

保護電路 :過充、過放、過載和短路保護

太陽能電池、蓄電池反接保護

所有保護均不損害任何部件，不燒保險；保險絲只做終極保護作用。

外觀

機身尺寸：300*240*120mm

包裝尺寸：370*320*200mm

淨重量：7.7KG

毛重量：8.28KG
