超聲波焊接應力時效衝擊槍

超聲波焊接應力時效衝擊槍
超聲時效衝擊槍提高焊接接頭抗疲勞性能的原理
    超聲衝擊就是利用大功率的超聲波推動衝擊工具以每秒二萬次以上的頻率衝擊金屬物體表面，由於超聲波的高頻、高效和聚焦下的大能量，使金屬表層產生較大的壓塑性變形；同時超聲衝擊波改變了原有的應力場，產生一定數值的壓應力；使超聲衝擊部位得以強化。

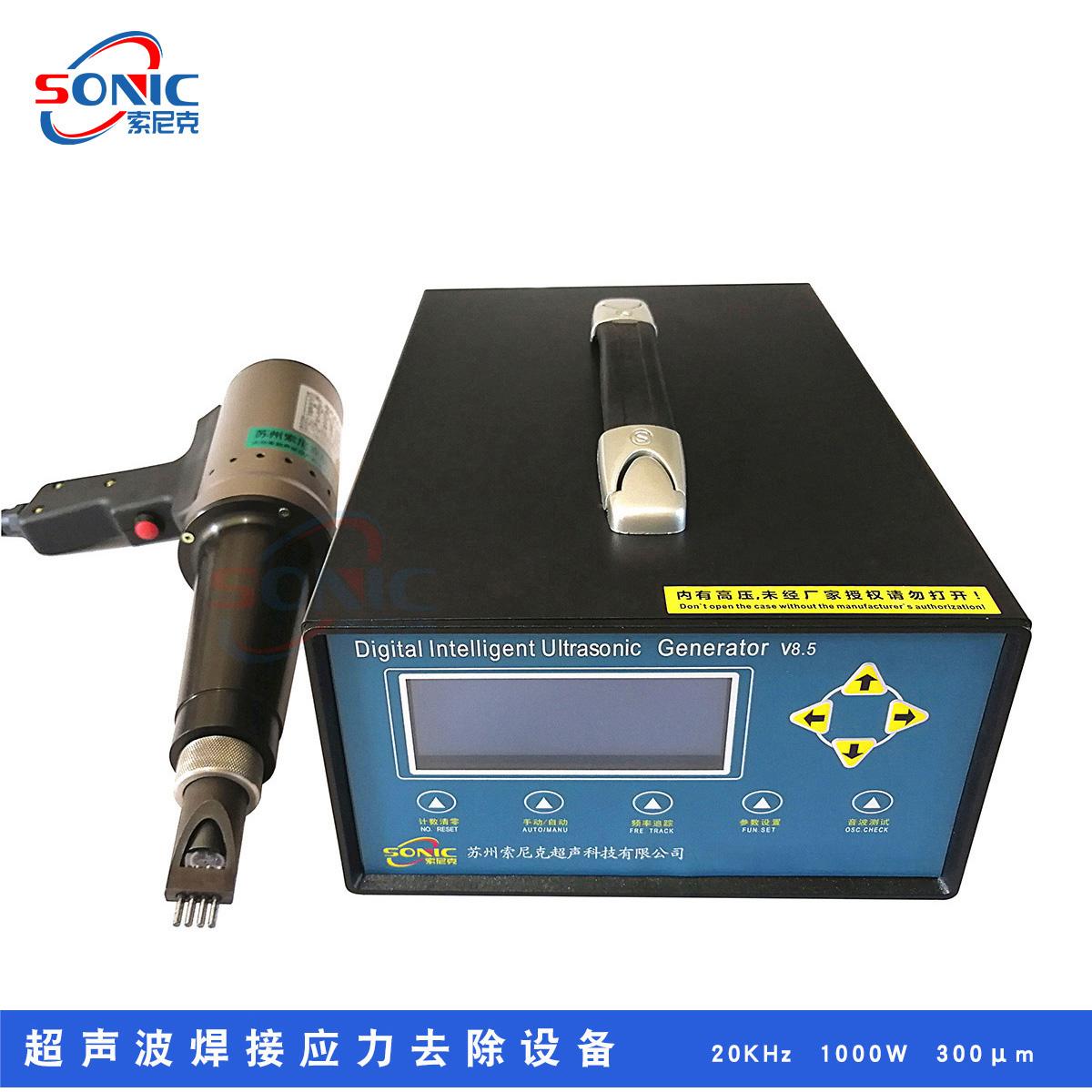

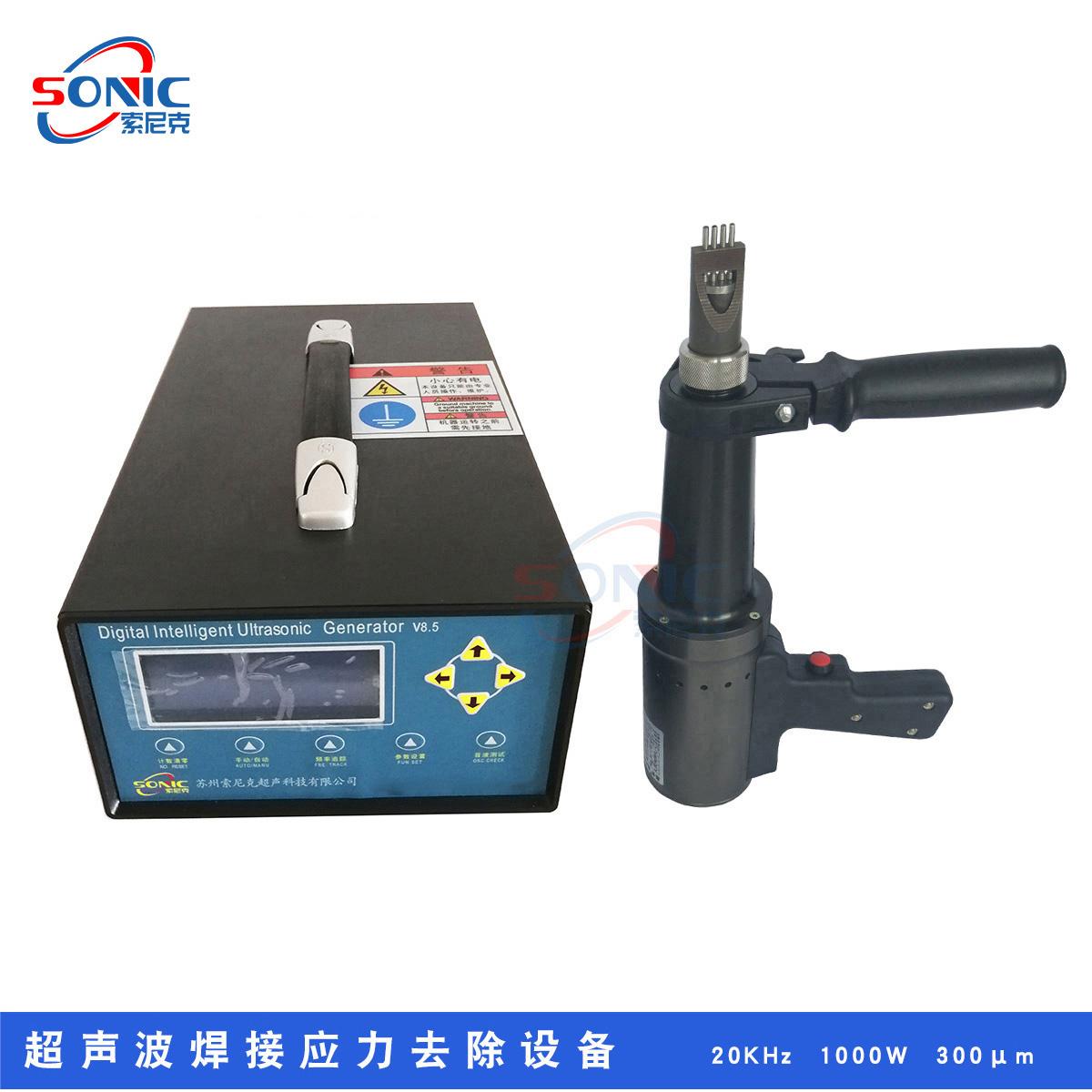

    超聲波驅動電源通過電纜與設置在外殼內的超聲波換能器連接，換能器的振動輸出端部與變幅杆連接，變幅杆端部裝有衝擊針.
    超聲波驅動電源將市電轉換成高頻高電壓交流電流，輸給超聲波換能器。然後超聲波換能器將輸入的電能轉換成機械能，即超聲波，其表現形式是換能器在縱向作往復伸縮運動；伸縮運動的頻率等同于驅動電源的交流電流頻率，伸縮的位移量在十幾微米左右。

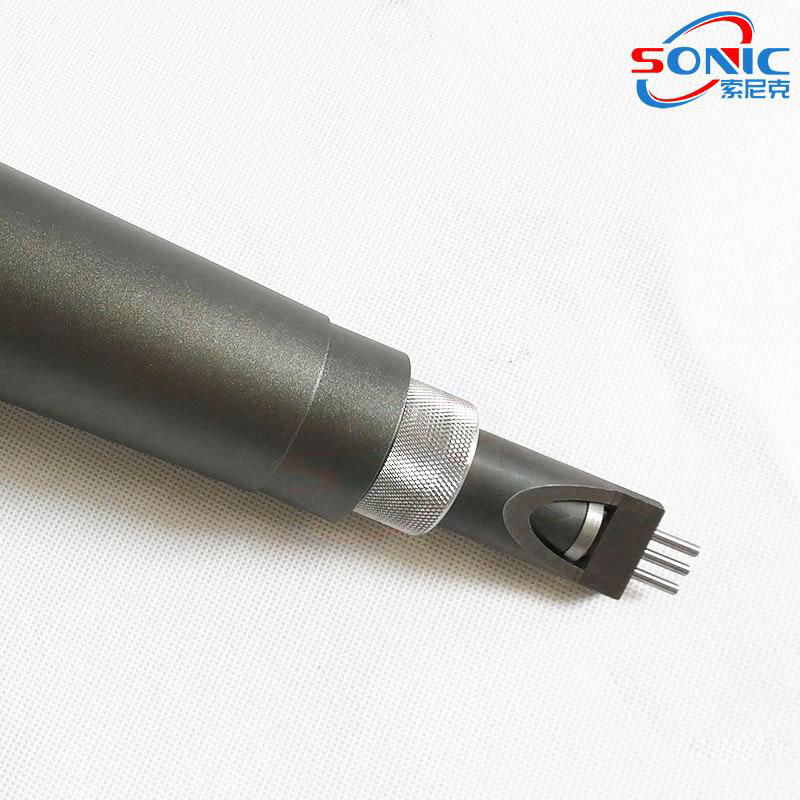

    變幅杆的作用一是將換能器的輸出振幅放大，達到100微米以上，另一方面對衝擊針施加衝擊力，推動衝擊針高速前沖。衝擊針衝擊工件后，能量向焊縫傳遞，以達到消除內應力的作用。
    衝擊頭受工件的反作用后回彈，碰到高頻振動的變幅杆后，再次受到激發，又一次高速度撞向焊縫，如此反復多次，完成衝擊作業。
