深井潛水泵型號

型號：	150QJ20-52/8
品牌：	上海邦瀑
原產地：	中國
類別：	工業設備 / 通用機械 / 泵及真空設備
標籤︰	潛水泵系列 , 潛水清水泵 , QJ深井泵型號
單價：	¥2450 / 台
最少訂量：	1 台

發送查詢

產品描述

一、QJ深井泵_井用潛水泵產品概述：

QJ型井用潛水電泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用於從深井提取地下水、也可用於河流、水庫、水渠等提水工程：主要用於農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

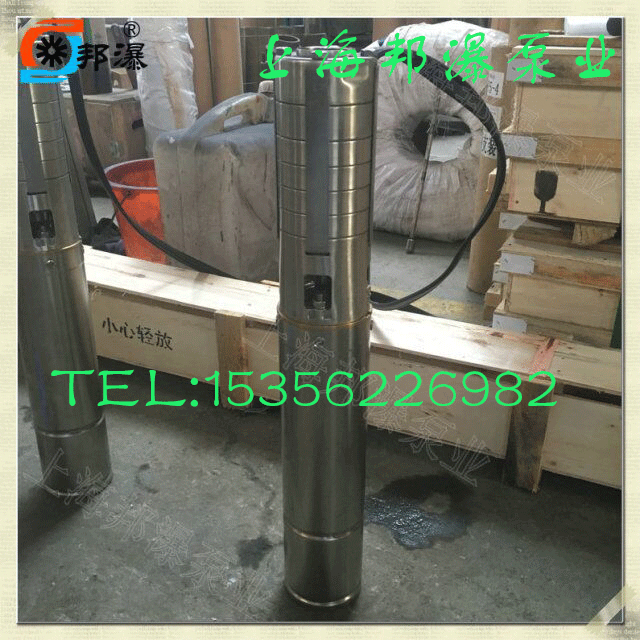

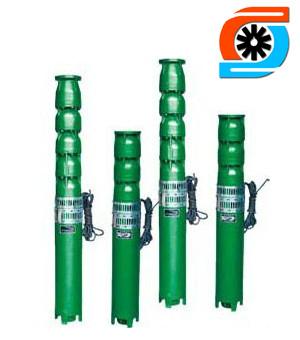

QJ深井泵_井用潜水泵实物图

二、QJ深井泵_井用潛水泵產品特點：

1、電機、水泵一體，潛入水中運行，安全可靠。

2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。

3、安裝、使用、維護方便簡單，佔地面積小、不需建造泵房。

4、結構簡單、節省原材料。

潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關係。

三、QJ深井泵_井用潛水泵型號意義：

QJ深井泵型号定义

四、QJ深井泵_井用潛水泵使用條件：

QJ型井用潛水泵可在下列條件下連續運行使用：

1.額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。

2.水泵進水口必須在動水位1米位以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深最少在1米以上。

3.水溫一般不得高于20℃.

4.水質要求：（1）水中含砂量不大於0.01%（重量比）；

（2）PH值在6.5~8.5範圍；

（3）氯離子含量不大於400毫克/升。

5.要求井正值，井壁光滑，不得有井管錯開。

五、QJ深井泵_井用潛水泵結構說明：

1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。

潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管製成、採用法蘭聯接，高揚程式電泵採用閘閥控制。

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼採用螺紋或螺栓聯成一體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破坏。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機採用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於溫度引起的壓力變化；電機繞組採用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外麵包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。

6、電機密閉，採用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用於冷卻，和它對磨的是不鏽鋼推力盤，隨水泵的上下軸向力。

六、QJ深井泵_井用潛水泵工作原理：

開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨着葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然後從泵出口，排出管流出。此時，在葉片中心處由於液體被甩向週圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

七、QJ深井泵_井用潛水泵深井泵的用途與特點：

QJ型井用潛水電泵是根據國家標準設計的節能產品，廣氾用於農田灌溉、工礦企業的供排水和高原、山區的人、畜用水。

該型泵由QJ潛水泵和YQS型潛水電機組成一體潛入水下進行工作。具有結構簡單、體積小、重量輕、安裝、維修方便，運行安全、可靠、高效節能等特點。

QJR型系列井用耐熱潛水泵是與井用耐熱潛水三相異步電動機直接聯成一體，組裝成的耐熱潛水電泵，耐熱水溫可達100°C，是潛入井中，提取地熱水的有效機具；地熱是一種最廉價，最清潔，用之不竭的最新能源，現今廣氾應用於采暖，醫療，洗浴，養殖，種植，工農業，廠礦企業，娛樂服務，保健設施等許多方面。它具有泵機合一，結構簡單，運行可靠，無噪音，性能優良，機組效率高，安裝維修方便；並具有耐熱，防腐，抗老化等諸多優點，是堤取地熱水的最新產品。

種類

1、立式豎直使用，比如在一般的水井中；

2、斜式使用，比如在礦井有斜度的巷道中；

3、臥式使用，比如在水池中使用

八、QJ深井泵_井用潛水泵注意事項：

1.井用潛水泵應使用在含砂量低於0.01%的清水源，泵房內設預潤水箱，容量應滿足一次啟動所預潤水量。

2.新裝或經過大修的深井泵，應調整泵殼與葉輪的間隙，葉輪在運轉中不得與殼體摩擦。

3.深井泵在運轉前應將清水通入軸與軸承的殼體內進行預潤。

4.深井泵啟動前，檢查項目應符合下列要求：

1）底座基礎螺栓已緊固；

2）軸向間隙符合要求，調節螺栓的保險螺母已裝好；

3）填料壓蓋已旋緊並經過潤滑；

4）電動機軸承已潤滑；

5）用手旋轉電動機轉子和止退機構均靈活有效。

5.深井泵不得在無水情況下空轉。水泵的一、二級葉輪應浸入水位1m以下。運轉中應經常觀察井中水位的變化情況。

6.運轉中，當發現基礎週圍有較大振動時，應檢查水泵的軸承或電動機填料處磨損情況；當磨損過多而漏水時，應更換新件。

7.已吸、排過含有泥砂的深井泵，在停泵前，應用清水沖洗乾淨。

8.停泵前，應先關閉出水閥，切斷電源，鎖好開關箱。冬季停用時，應放淨泵中積水。

七、QJ深井泵_井用潛水泵性能參數

型號	流量	揚程	電機功率		型號	流量	揚程	電機功率
型號	m3/h	m	kw		型號	m3/h	m	kw
100QJ2-50/10	2	50	0.75		200QJ20-175/13	20	175	18.5
100QJ2-80/16	2	80	1.1		200QJ20-202/15	20	202	22
100QJ2-100/20	2	100	1.5		200QJ20-243/18	20	243	25
100QJ2-140/28	2	140	1.5		200QJ20-270/20	20	270	30
100QJ2-150/30	2	150	2.2		200QJ32-26/2	32	26	4
100QJ2-190/38	2	190	2.2		200QJ32-39/3	32	39	5.5
100QJ2-200/40	2	200	3		200QJ32-52/4	32	52	7.5
100QJ3.2-54/8	3.2	54	0.75		200QJ32-78/6	32	78	11
100QJ3.2-72/11	3.2	72	1.1		200QJ32-91/7	32	91	13
100QJ3.2-99/15	3.2	99	1.5		200QJ32-104/8	32	104	15
100QJ3.2-135/20	3.2	135	2.5		200QJ32-130/10	32	130	18.5
100QJ3.2-170/25	3.2	170	3		200QJ32-156/12	32	156	25
100QJ3.2-230/34	3.2	230	4		200QJ32-195/15	32	195	30
100QJ5-24/6	5	24	0.75		200QJ32-234/18	32	234	37
100QJ5-36/9	5	36	1.1		200QJ32-247/19	32	247	37
100QJ5-48/12	5	48	1.5		200QJ32-260/20	32	260	45
100QJ5-72/18	5	72	2.2		200QJ40-26/2	40	26	5.5
100QJ5-88/22	5	88	3		200QJ40-39/3	40	39	7.5
100QJ5-108/27	5	108	3		200QJ40-52/4	40	52	9.2
100QJ5-128/32	5	128	4		200QJ40-65/5	40	65	11
100QJ5-164/41	5	164	5.5		200QJ40-78/6	40	78	15
100QJ5-220/55	5	220	7.5		200QJ40-104/8	40	104	18.5
100QJ8-15/3	8	15	0.75		200QJ40-117/9	40	117	22
100QJ8-20/4	8	20	1.1		200QJ40-143/11	40	143	25
100QJ8-30/6	8	30	1.5		200QJ40-169/13	40	169	30
100QJ8-40/8	8	40	2.2		200QJ50-13/1	50	13	4
100QJ8-50/10	8	50	3		200QJ50-26/2	50	26	5.5
100QJ8-70/14	8	70	3		200QJ50-39/3	50	39	9.2
100QJ8-85/17	8	85	4		200QJ50-52/4	50	52	11
100QJ8-95/19	8	95	5.5		200QJ50-65/5	50	65	15
100QJ8-110/22	8	110	5.5		200QJ50-78/6	50	78	18.5
100QJ8-135/27	8	135	7.5		200QJ50-91/7	50	91	22
100QJ8-150/30	8	150	7.5		200QJ50-104/8	50	104	25
100QJ10-48/10	10	48	2.2		200QJ50-130/10	50	130	30
100QJ10-60/13	10	60	3		200QJ50-156/12	50	156	37
100QJ10-80/17	10	80	4		200QJ63-12/1	63	12	4
100QJ10-108/22	10	108	5.5		200QJ63-24/2	63	24	7.5
100QJ10-130/27	10	130	7.5		200QJ63-36/3	63	36	11
100QJ15-27/8	15	27	2.2		200QJ63-48/4	63	48	15
100QJ15-34/10	15	34	3		200QJ63-60/5	63	60	18.5
100QJ15-52/14	15	52	4		200QJ63-72/6	63	72	22
100QJ15-58/18	15	58	5.5		200QJ63-84/7	63	84	25
100QJ15-82/24	15	82	7.5		200QJ63-108/9	63	108	30
150QJ5-100/14	5	100	3		200QJ63-120/10	63	120	37
150QJ5-150/21	5	150	4		200QJ80-11/1	80	11	4
150QJ5-200/28	5	200	5.5		200QJ80-22/2	80	22	7.5
150QJ5-250/35	5	250	7.5		200QJ80-33/3	80	33	11
150QJ5-300/42	5	300	9.2		200QJ80-44/4	80	44	15
150QJ10-50/7	10	50	3		200QJ80-55/5	80	55	18.5
150QJ10-78/11	10	78	4		200QJ80-66/6	80	66	22
150QJ10-100/14	10	100	5.5		200QJ80-77/7	80	77	30
150QJ10-128/18	10	128	7.5		200QJ80-88/8	80	88	37
150QJ10-150/21	10	150	7.5		200QJ80-99/9	80	99	37
150QJ10-178/25	10	178	9.2		200QJ80-121/10	80	121	45
150QJ10-200/28	10	200	11		250QJ50-80/4	50	80	18.5
150QJ10-250/35	10	250	13		250QJ50-100/5	50	100	22
150QJ20-33/5	20	33	3		250QJ50-120/6	50	120	25
150QJ20-39/6	20	39	4		250QJ50-140/7	50	140	37
150QJ20-52/8	20	52	5.5		250QJ50-180/9	50	180	45
150QJ20-72/11	20	72	7.5		250QJ50-200/10	50	200	45
150QJ20-91/14	20	91	9.2		250QJ50-240/12	50	240	55
150QJ20-104/16	20	104	11		250QJ80-60/3	80	60	22
150QJ20-124/19	20	124	13	250QJ80-80/4	80	80	30
150QJ20-130/20	20	130	13	250QJ80-100/5	80	100	37
150QJ20-143/22	20	143	15	250QJ80-120/6	80	120	45
150QJ20-156/24	20	156	15	250QJ80-140/7	80	140	55
150QJ32-18/3	32	18	3	250QJ80-160/8	80	160	55
150QJ32-24/4	32	24	4	250QJ80-180/9	80	180	63
150QJ32-36/6	32	36	5.5	250QJ80-200/10	80	200	75
150QJ32-42/7	32	42	7.5	250QJ100-54/3	100	54	25
150QJ32-54/9	32	54	9.2	250QJ100-72/4	100	42	30
150QJ32-66/11	32	66	11	250QJ100-90/5	100	90	37
150QJ32-84/14	32	84	13	250QJ100-108/6	100	108	45
150QJ32-90/15	32	90	15	250QJ100-126/7	100	126	55
150QJ32-96/16	32	96	15	250QJ100-144/8	100	144	63
150QJ32-108/18	32	108	18.5	250QJ100-162/9	100	162	75
200QJ20-40/3	20	40	4	250QJ125-32/2	125	32	18.5
200QJ20-54/4	20	54	5.5	250QJ125-48/3	125	48	25
200QJ20-67/5	20	67	7.5	250QJ125-64/4	125	64	37
200QJ20-93/7	20	93	9.2	250QJ125-80/5	125	80	45
200QJ20-108/8	20	108	11	250QJ125-96/6	125	96	55
200QJ20-121/9	20	121	13	250QJ125-112/7	125	112	63
200QJ20-148/11	20	148	15	250QJ125-128/8	125	128	75
