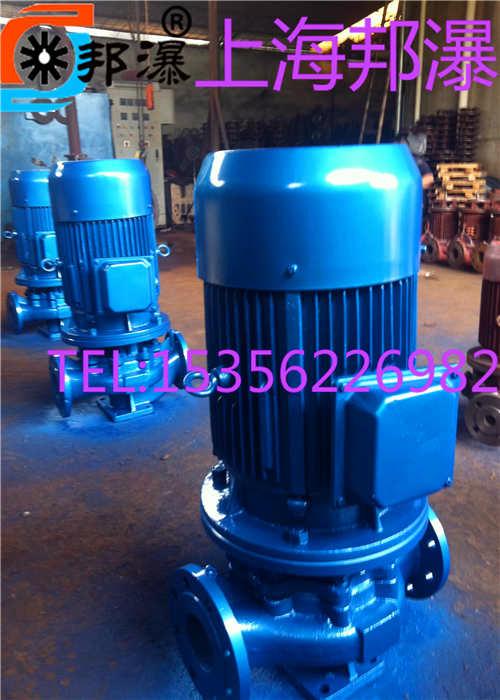

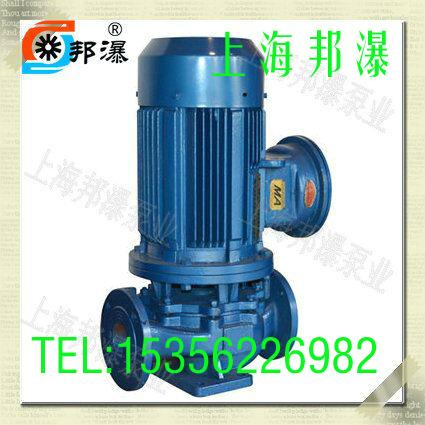

一、ISG立式管道泵產品概述:
ISG型單級單吸立式管道離心泵，是上海邦瀑泵業製造有限公司聯合國內水泵專家選用優秀水力模型，採用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。







二、ISG立式管道泵工作條件:
1、吸入壓力≤1． 0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請註明系統工作壓力。泵系統工作壓力大於1．6MPa時應在訂貨時另行提出，以便在製造時泵的過流部分和聯接部分採用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家採用耐磨式機械密封。







三、離心泵的工作原理

水泵開動前，先將泵和進水管灌滿水，水泵運轉后，在葉輪高速旋轉而產生的離心力的作用下，葉輪流道里的水被甩向四週，壓入蝸殼，葉輪入口形成真空，水池的水在外界大氣壓力下沿吸水管被吸入補充了這個空間。繼而吸入的水又被葉輪甩出經蝸殼而進入出水管。由此可見，若離心泵葉輪不斷旋轉，則可連續吸水、壓水，水便可源源不斷地從低處揚到高處或遠方。綜上所述，離心泵是由於在葉輪的高速旋轉所產生的離心力的作用下，將水提向高處的，故稱離心泵。







四、ISG管道泵安裝說明

1、安裝前應檢查機組緊固件有無鬆動現象，泵體流道有無異物堵塞，以免水泵運行時損坏葉輪和泵
體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力
表，以保証在額定揚程和流量範圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔懷聯接安裝兩種(見聯接方式)。







五、ISG管道泵基本構造
管道離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。
1、葉輪是離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，並與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。
4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會發熱，太少又有響聲併發熱！滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出並且漂賤，太少軸承又要過熱燒坏造成事故！在水泵運行過程中軸承的溫度最高在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）並及時處理！







六、ISG立式離心泵特點：

1、泵為立式結構，進出口口徑相同，且位於統一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，佔地面積小，建築投入低，如加上防護罩則可置於戶外使用。

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保証了泵的運行平穩，振動噪音很低。

3、軸封採用機械密封或機械密封組合，採用進口鈦合金密封環、中型耐高溫機械密封和採用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要採用泵的串、並聯運行方式。

6、可根據管路佈置的要求採用泵的豎式和橫式安裝。







七、立式離心泵運行中維護：

（1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

（2）定時檢查電機流量值，不得超過電機額定電流。

（3）泵進行長期運行后，由於機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。







八、ISG管道泵起動:

1、全開進口閥門。

2、關閉吐出管路閥門。

3、起動電機、觀察泵運行是否正確。

4、調節出口閥開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成超負荷運行（即大流量運行）至使電機燒坏。調正好的出口閥門開啟大與小和管道工況有關。

5、檢查軸封洩漏情況，正常時機械密封洩漏應小於3滴/分。

6、檢查電機、軸承處溫升≦70℃。







九、ISG立式單級管道離心泵用途：

1、泵為立式結構，進出口口徑相同，且位於統一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，佔地面積小，建築投入低，如加上防護罩則可置於戶外使用。

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保証了泵的運行平穩，振動噪音很低。

3、軸封採用機

械密封或機械密封組合，採用進口鈦合金密封環、中型耐高溫機械密封和採用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。







ISG立式管道泵連接方式
