型號: | L2 |
---|---|
品牌: | 大疆 |
原產地: | 中國 |
類別: | 運動、休閑 / 體育用品 / 旅遊、戶外用品 |
標籤︰ | 大疆行業廣西 , 大疆代理南寧 , 大疆L1南寧批發 |
單價: |
¥80000
/ 件
|
最少訂量: | 1 件 |

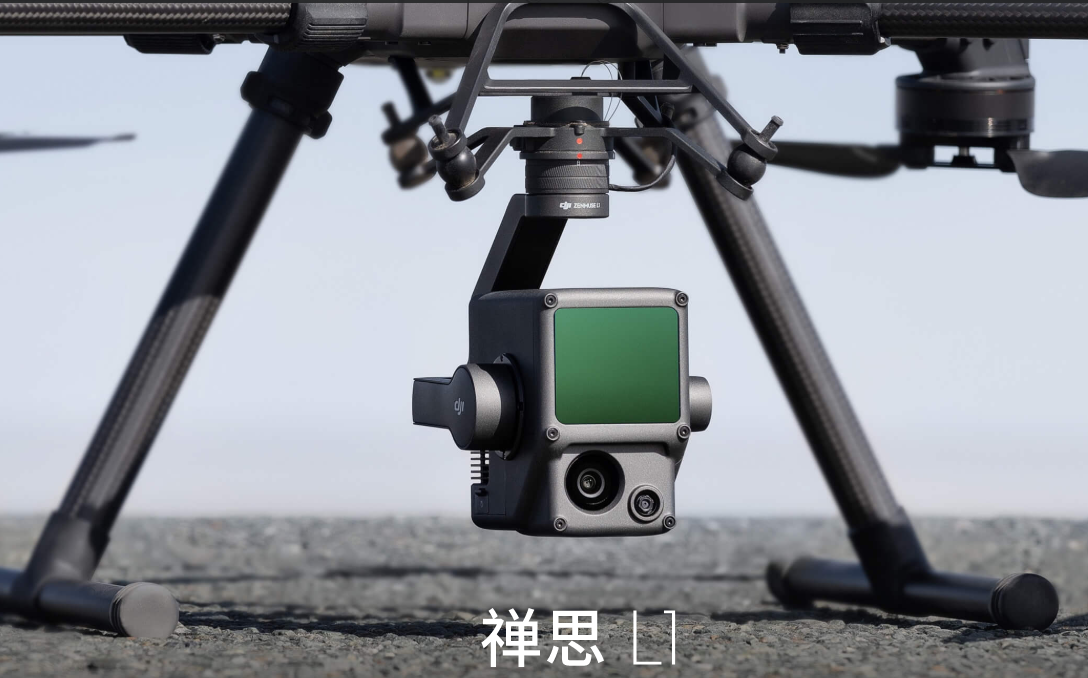

機載高精度測繪激光雷達禪思 L2 集成框幅式激光雷達、高精度自研慣導和 4/3 CMOS 可見光測繪相機,賦予 DJI 飛行平台更精準、高效、可靠的三維數據採集能力,配合大疆智圖,即可構建三維數據獲取和高精度后處理一體化解決方案。
高精度
高程精度 4 釐米,平面精度 5 釐米[1]
高效率
單架次作業面積可達 2.5 平方公里[2]
高穿透性
光斑面積小,能量更集中
測量距離[3]
250 米(反射率 10%,100 klx)
450 米(反射率 50%,0 klx)
5 回波
開機即作業[4]
實時點云顯示
大疆智圖一鍵處理
一體化激光雷達解決方案
得益于強大的硬件性能,L2 可精準掃描細小目標物,且量程提升,可快速獲取準確的點云數據。作業過程中,作業人員可在現場預覽、回放和拼接點云模型,並獲取外業質量報告,高效開展作業任務。進行大疆智圖一站式后處理,即可獲取高精度點云成果。
高精度
融合 GNSS、高精度自研慣導,高程精度可達 4 釐米,平面精度達 5 釐米[1]。
高效率
開機即作業,單架次飛行可快速獲取 2.5 平方公里點云數據[2]。
易上手
L2 與 Matrice 350 RTK、大疆智圖組成一體化解決方案,簡單易用,作業門檻進一步降低。
量程提升 30%[5]
L2 量程達 250 米(反射率 10%,100 klx)[3]、450 米(反射率 50%,0 klx)[3],典型作業航高可達 150 米,進一步提升作業安全性與作業效率。
光斑更小,能量更集中
光斑大小為 4 × 12 釐米@100 米,僅為 L1 的 1/5,不僅可識別更細小的目標物、獲取更精細的模型,還可穿透更茂密的植被,生成更準確的數字高程信息。
最大支持 5 回波
在植被茂密的區域,L2 可獲取更豐富的林下地面點。
點云數據率 240,000 點/秒
在單回波和多回波模式下,L2 的最大點云發射率均可達 240,000 點/秒,單位時間內可獲取更多點云數據。
兩種掃描模式
L2 支持兩種掃描模式,作業人員可根據作業要求靈活選擇。在重複掃描模式下,激光雷達可進行更均勻、精度更高的掃描,滿足高精度測繪要求。在非重複掃描模式下,穿透性更強,可獲得更多結構信息,適用於電力巡檢、林業調查等作業場景。
框幅式設計
框幅式設計讓點云有效數據率高達 100%,配合三軸增穩云台,給測繪場景帶來更多可能。
高精度自研慣導系統
慣導精度提升
高精度 IMU 可與飛行器 RTK 定位系統進行數據融合后處理,為 L2 提供更準確的絕對位置、速度和姿態信息。不僅如此,IMU 環境適應性能增強,有助于提升 L2 的作業可靠性。
航向精度[6]
實時 0.2°,后處理 0.05°
俯仰和橫滾精度[6]
實時 0.05°,后處理 0.025°
慣導無需預熱
開機后,慣導無需預熱,飛行器 RTK 呈 FIX 狀態即可起飛作業,帶來更好的外業體驗。
測繪相機
4/3 CMOS,機械快門
像元尺寸提升至 3.3 μm,有效像素達 2000 萬,整體成像效果更佳,且點云着色細節更豐富。最小拍照間隔降低至 0.7 秒,並支持機械快門,快門壽命多達 20 萬次,作業成本進一步降低。無需採集點云時,可見光相機除拍照、錄像外,還可採集圖像,用於可見光建圖。
作業流程優化
多種航線類型
點云實時顯示和預覽
點云模型回放和拼接
作業質量報告
云 PPK 方案[10]
大疆智圖一鍵處理
支持航點、面狀、帶狀等多種航線任務,勝任不同環境下的測繪任務。
應用場景
配合大疆行業飛行平台和大疆智圖,禪思 L2 可被應用於測繪、電力、林業、工程基建等作業場景。
1. 在大疆室外實驗場地和以下條件下測得:禪思 L2 挂載于 Matrice 350 RTK 並開機,使用 DJI Pilot 2 的面狀航線規劃航線(打開慣導標定),使用重複掃描模式,RTK 狀態為 FIX,相對飛行高度為 150 米,飛行速度為 15 米/秒,云台俯仰為 -90°,航線中每個直線段不超過 1500 米,地物稜角特征明顯,使用符合漫反射模型的裸露硬質檢查點。使用大疆智圖進行后處理,處理時打開點云精度優化。在同樣條件下,若未開啟點云精度優化,高程精度為 4 釐米,平面精度為 8 釐米。
2. 在禪思 L2 搭載于 Matrice 350 RTK、飛行速度為 15 米/秒、飛行高度為 150 米、旁向重疊率為 20%、打開慣導標定、關閉高程優化、未開啟仿地飛行時測得。
3. 該處數據為典型值。測試條件:平面目標,目標尺寸大於激光光束直徑,大氣能見度為 23 公里,激光垂直入射。補充說明:晴天情況下的量程短于陰天;如果一束激光擊中不止一個目標,激光脈衝能量被分散,可測量距離可能縮短,測量距離于 500 米截止。
4. 開機后,慣導無需預熱,但需等待飛行器 RTK 狀態為 FIX 后才可起飛作業。
5. 與禪思 L1 對比算得。
6. 在大疆室外實驗場地和以下條件下測得:禪思 L2 挂載于 Matrice 350 RTK 並開機,使用 DJI Pilot 2 的面狀航線規劃航線(打開慣導標定),RTK 狀態為 FIX,相對飛行高度為 150 米,飛行速度為 15 米/秒,云台俯仰為 -90°,航線中每個直線段不超過 1500 米。
7. 該 3D 模型經過抽稀處理。
8. 該功能僅適用於中國地區。
9. 僅支持生成航點、面狀和帶狀航線作業質量報告。
10. 云 PPK 功能僅適用於中國大陸地區,且僅可在中國移動 RTK 地面服務覆蓋區域使用,同時僅支持拉取中國大陸範圍的三個月內的作業數據。除支持云 PPK 方案,中國大陸地區也支持離線基站 PPK 數據解算。
