碳酸鈣填充母料造粒機中含填料和助劑的濃度大，使用時必須加入一定量的基本樹脂經混煉后再加工成型；

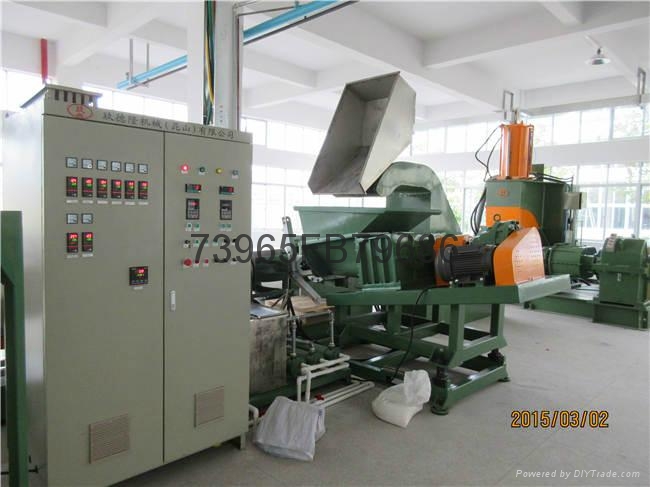

碳酸鈣填充母料造粒機大致配置1：

前期處理：加壓式密煉機；

造粒設備：JD單螺杆系列；

主機功率：55KW--90KW;

加工能力：150千克-1000千克/小時

切粒方式：風冷磨面熱切

碳酸鈣填充母料造粒機大致配置2：

前期處理：高速混合機；

造粒設備：JS雙螺杆系列；

主機功率：45KW--250KW;

加工能力：150千克-1500千克/小時

    切粒方式：風冷磨面熱切

碳酸鈣填充母粒造粒機整機性能：節能：正常使用時電耗為整機的60%。

碳酸鈣高填充母料造粒機的優點是可連續生產、質量穩定、生產效率高、能耗低、工人勞動強度低、操作環境好。

母料是指在塑料加工成型過程中，為了操作上的方便，將所需要的各種助劑、填料與少量載體樹脂先進行混合混煉，制得的粒料稱為母料。
母料是由載體樹脂、填料和各種助劑組成的。母料中助劑的限度或填料的含量比實際塑料制品中的需要量要高數倍至十几倍。在成型加工過程中，必鬚根據母料中有關組分的含量和實際制品中需要加入的量，調節母料與基體樹脂的配比。母料通常可以分為普通填充母料（簡稱填充母料）和功能性母料，如色母料、防霧滴母料等。填充母料的主要組分是填料，主要用於聚烯烴（聚乙烯和聚丙烯）的加工成型，又稱為聚烯烴填充母料。

聚烯烴填充母料原輔材料的選用：

聚烯烴填充母料是由載體樹脂、填料和各種助劑三部分組成，其中填料占主要成分，最多可達90%。聚烯烴填充母料主要用於聚乙烯、聚丙烯等聚烯烴塑料的生產。如：聚乙烯中空吹塑制品、聚乙烯注塑制品和聚乙烯薄膜、聚丙烯編織袋、編織布和打包帶等。一般選擇烯烴填充母料的原輔材料時，要考慮到其使用性能好、成本低。

（1）填料

聚烯烴填充母料所用的填料主要是重質碳酸鈣，其次是滑石粉、高嶺土、硅灰石粉等無機填料。對任何無機填料、粒徑和粒徑分布是重要的技術指標。通常粒徑越小、分布越窄，填充效果越好。此外，填充效果好坏還與分散性有關，粒徑越小分散越困難，價格也越高。純度是無機填料另一項重要技術指標，雜質含量越少、純度越高越好。一般選用重質碳酸鈣選用時，其含量盡可能要高，一般要求在94%以上。保証其它各項指標達到要求后，價格要低，以利於降低母料成本。

（2）載體樹脂

聚烯烴填充母料的使用性能和成本主要取決于載體樹脂，通常根據母料的用途不同，載體樹脂一般含量為10%~20%。聚烯烴填充母料所用載體樹脂應當與所填充的塑料基體樹脂具有良好的相容性。從這一方面考慮，一般載體樹脂最好選用基體樹脂。此外，選用填充目料載體時，還要考慮其熔點和熔體流動性，載體樹脂的熔點不得高于基體樹脂。目前，仍有部分企業至今還在採用LDPE（1F7B）作為載體樹脂，這主要是因為這種牌號的樹脂熔點低、熔體流動速率高（7g/10min）。但是由於聚丙烯熔融溫度高（比一般聚乙烯高20~40℃）限制了它在聚乙烯塑料中使用，而無規聚丙烯或用液相本體法合成的粉狀聚丙烯的熔點不超過100℃，所以被廣氾用作聚烯烴填充母料的載體。

用LDPE（1F7B）作聚烯烴填充母體載體樹脂，其最大優點是熔點低，熔體流動速率高，熔體強度大，但突出的缺點是價格高。如果選用成本低的熔體流動速率較低的低密度聚乙烯樹脂，如1I2A-1或2F2B等，由於它們的熔體流動速率低，一般為2g/10min左右，在加工時，需要加入更多的石蠟等助劑，以利於母料在基體樹脂更好地分散。通常用聚乙烯作載體製作的填充母料，更適用於聚乙烯塑料制品，主要原因是載體樹脂與基體樹脂性能相同，相容性好。用於聚乙烯薄膜的填充母料對載體樹脂的要求更高更嚴些。

可先付30%定製金，我司包試機，全球包郵，免費提供技術安裝指導，最後客戶提機器付清余款，可提供融資服務解決客戶的燃眉之急。可做定製非標機器，亦可整套生產線維護。高效率，省時間確保您生產線的正常運轉。。。。
