簡介

TD-PB12是一款高性能的UHF頻段ISO18000-6C（EPC C1G2）、ISO18000-6B多協議電子標籤讀寫器，完全自主知識產權設計，結合專有的高效電子標籤碰撞處理算法，在保持高識讀率的同時，實現對電子標籤的快速讀寫處理，可廣氾應用於物流、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

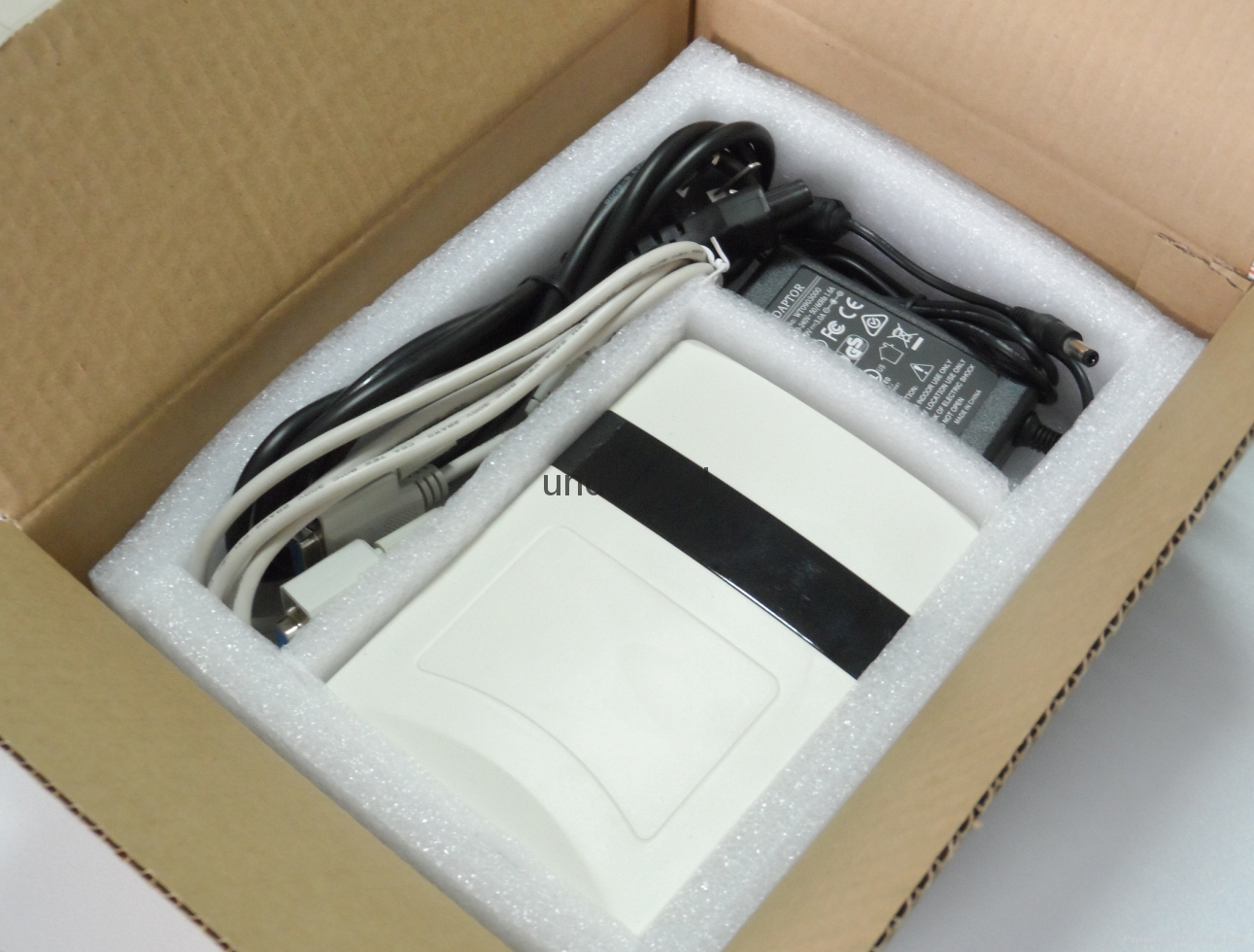

標配產品：TD-PB12主機一台（韋根、R232、RS485），DB9串口線一條，專用電源一個



型號：TD-PB12    系列尺寸：160mmx108mmx40mm   淨重：200g



選配：RJ45接口



特點

• 完全自主知識產權設計；
• 充分支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B協議電子標籤；
• 先進的標籤碰撞處理算法，高識讀率；
• 工作頻率FCC 902～928MHz或CE 865～868MHz(可以按不同國家或地區要求調整)
• 以廣譜跳頻(FHSS)或定頻發射方式工作；
• 輸出功率: 最大30dBm（可調）；
• 內建收發天線，讀取距離>600mm，寫入距離>30mm*
• 低功耗設計，單6V電源供電；
• 支持應答（交互）工作模式和主動工作模式；
• 主動工作模式下輸出格式和參數可配置；

• 支持RS232、韋根接口、RJ45網口（可選）；
• 提供動態連接庫（DLL），支持二次開發。

有效距離與協議格式、電子標籤及工作環境有關。



接口



DB9引腳說明
引腳號	符號	說明
1	NC	保留
2	TXD	RS232數據輸出
3	RXD	RS232數據輸入
4	NC	保留
5	GND	地
6	WD0	韋根數據0
7	NC	保留
8	WD1	韋根數據1
9	GND	地

電特性

• 極限參數

項目	符號	數值	單位
電源電壓	VCC	12	V
工作溫度	TOPR	-10~+60	℃
貯藏溫度	TSTR	-25~+80	℃

• 規格

除特別說明，所示規格取自TA＝25℃及VCC＝+6V工作條件下

項目	符號	最小	典型	最大	單位
電源電壓	VCC	5.5	6	12	V
工作電流	IC		150	200	mA
工作頻率	FREQ	902		928	MHz
有效距離*	DIS	0	300	450	mm

*有效距離與協議格式、電子標籤及工作環境有關
