NAHJ系列精密標準電壓互感器電流互感器

NAHJ系列精密標準電壓互感器電流互感器
型號:NAHJ
品牌:南澳電氣
原產地:中國
類別:電子、電力 / 儀器、儀表 / 電工儀器儀表
標籤︰標準電壓互感器 , 標準電流互感器 , 自升壓電壓互感器
單價: ¥900 / 台
最少訂量:1 台

產品描述

主要特點:

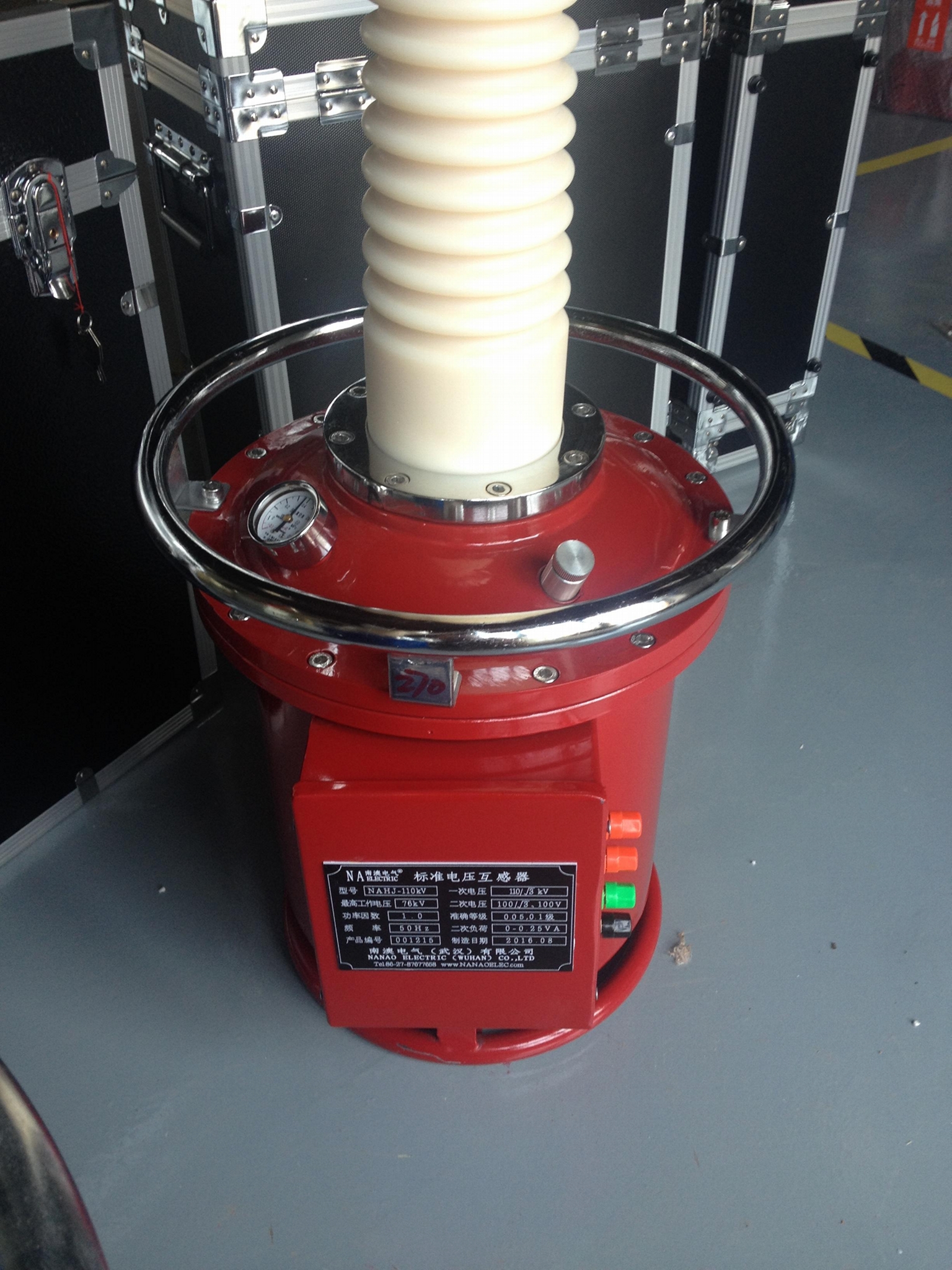

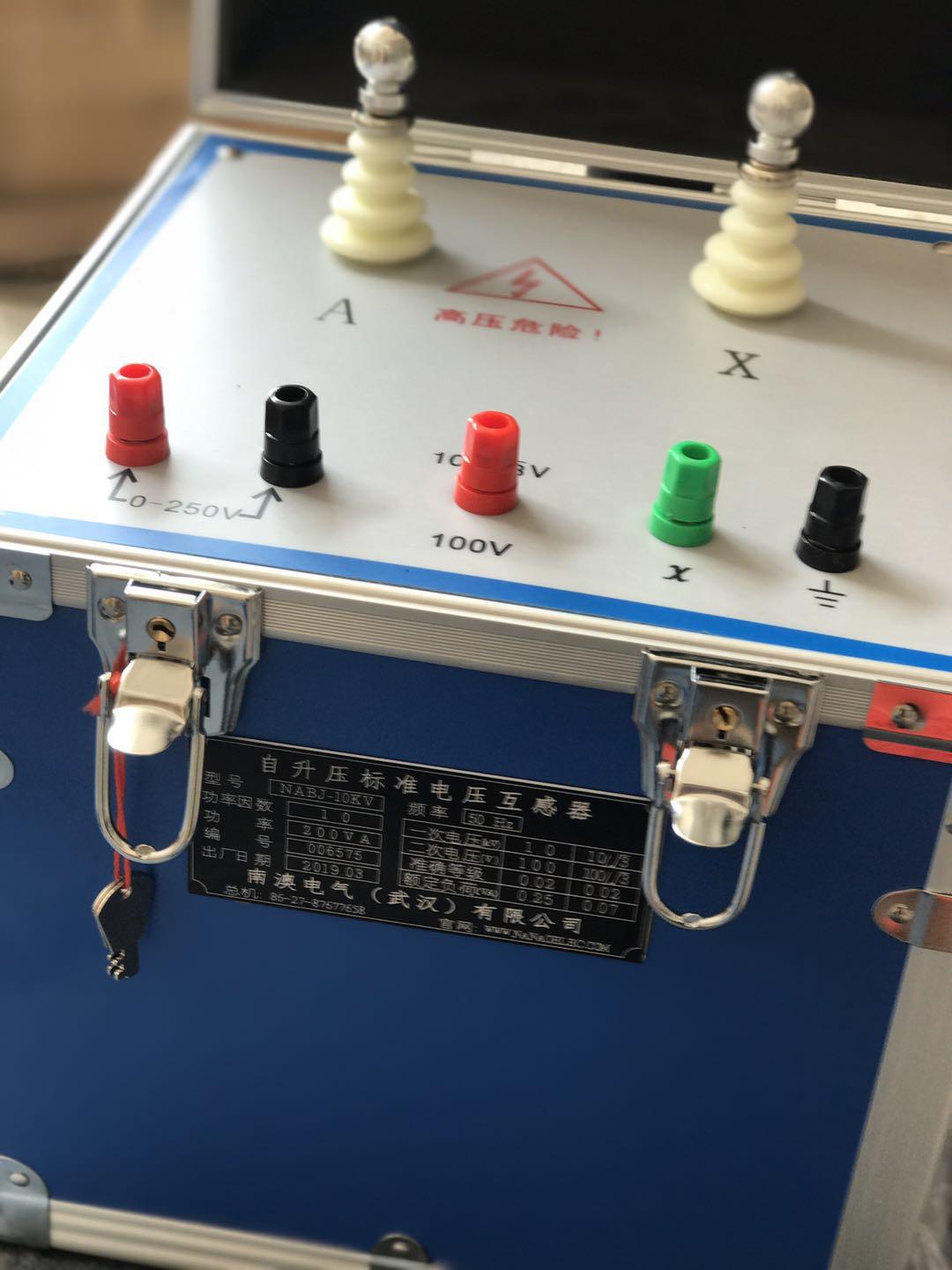

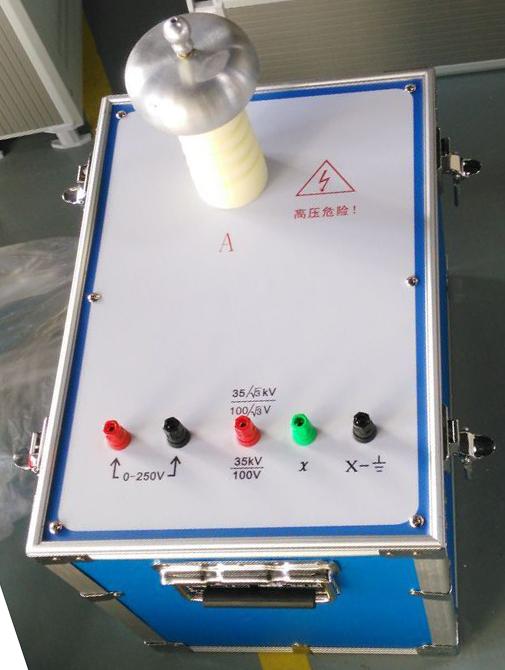

該精密電壓互感器是高準確度的電壓互感器,鐵芯採用高導磁率R型閉合鐵芯,線圈採用層繞分級絕緣結構,絕緣可靠、密封良好、性能穩定、準確度高,可實現校驗110kV0.05級以下的電壓互感器。

二.技術指標:

1)量程範圍:6kV-10kV35kV110kV

2)精度等級:0.01級及以下

3)電壓誤差:±0.04%

4)相位誤差:±1%

5)要求設備產生熱量小,無噪音;鐵心內沒有切割,無氣隙

6)要求漏磁小,無需採取防範措施來防止影響漏磁

額定電壓比

6/  kV/100/  V  6/  kV/100V

10/  kV/100/  V  10/  kV/100V

35/  kV/100/  V  35/  kV/100V

110/  kV/100/  V  110/  kV/100V

功率因數:CosФ=1.0

絕緣方式:SF6

額定氣壓:0.30MPa20℃)

補氣壓力:0.20MPa20℃)



產品簡介

NAHL系列自升流精密標準電流互感器/NAHL系列自升流標準電流互感器作為標準用來檢定比其低兩級或兩級以下準確等級的電流互感器。

產品別名

精密電流互感器校驗用電流互感器檢定用電流互感器校驗用標準電流互感器CT標準標準CT高精度電流互感器高精度CT

產品特性

1、本標準電流互感器是由一次繞組、二次繞組組成

2、按銘牌註明標準電流比進行校驗

3、本標準電流互感器可進行5/51/1電流比自校

4、帶腳輪,便於搬運

NAHL系列自升流標準電流互感器

產品參數

項目

NAHL-S22S自升流標準電流互感器

NAHL-S23帶升流器精密電流互感器

溫度

-5℃— +40℃

-5℃— +40℃

濕度

﹤80%

﹤80%

容量

5VA、COSφ=0.8、1.0

5VA、COSφ=0.8、1.0

標準電流比

1000A/5A

1000A/5A

準確等級

0.02S級

0.05級

重量

﹤40Kg

﹤40Kg

備註

允許額定電流下長期工作,150A以上穿心

允許額定電流下長期工作,150A以上穿心

NAHL系列精密標準電流互感器

項目

NAHL-22S精密標準電流互感器

NAHL-23S精密標準電流互感器

溫度

-5℃— +40℃

-5℃— +40℃

濕度

﹤80%

﹤80%

容量

1VA、COSφ=1

1VA、COSφ=1

備註

允許額定電流下長期工作,150A以上穿心

允許額定電流下長期工作,100A以上穿心

付款方式︰T/T
NAHJ系列精密標準電壓互感器電流互感器 1NAHJ系列精密標準電壓互感器電流互感器 2NAHJ系列精密標準電壓互感器電流互感器 3NAHJ系列精密標準電壓互感器電流互感器 4NAHJ系列精密標準電壓互感器電流互感器 5
