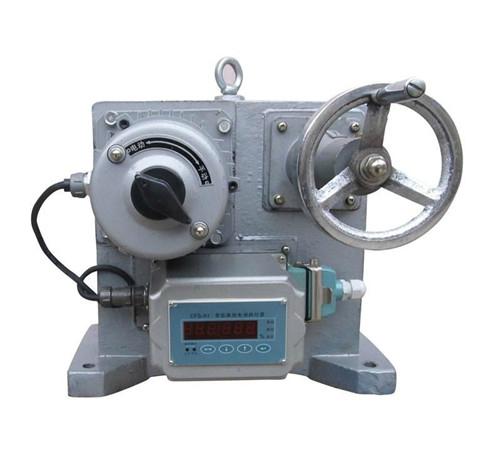

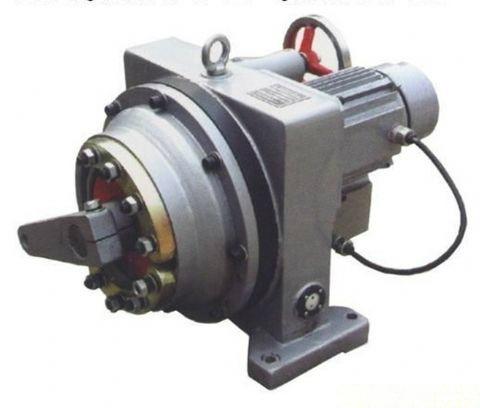

SKJ系列智能型角行程電動執行機構

一、SKJ系列智能型角行程電動執行機構 概述

SKJ系列智能型角行程電動執行機構是一種在自控調節系統中，它以220V交流電源為動力，直接接受來之自控制調節系統發出的4～20mA,0～10mA或1～5V DC，0～10V DC模擬信號，驅動調節閥進行精確閥位定位，以百分比顯示閥位要求開度和實際開度，並把閥位實際開度以同樣的模擬信號反饋給自控調節系統。是目前應用日益廣氾的一種智能型電動執行機構。可廣氾應用於發電，冶金，石油，化工，城市供水，智能大廈，輕工等工業過程自動化系統中。

二、SKJ系列智能型角行程電動執行機構 主要特點

    1、直接接受來之自控調節系統發出的4～20mA,0～10mA或1～ 5VDC，0～10V DC模擬信號，內置伺服放大器和手動自動調節器無需另配伺服放大器。

    2、執行器的上下限位，行程，零位，滿量程均可在執行器操作面板上設定。

    3、數控操作面板採用了6位LED數碼管顯示，清晰度高。運行時可同時顯示輸入開度和閥位實際開度，為現場監控提供便利。

    4、控制精度≤1%，死區在0.5～10%可調.

    5、控制過程中，設有中斷信號自鎖，設定值定位功能。

    6、具有故障自診斷功能，發生故障時操作面板能提示故障種類。

    7、本機有控制輸入信號錯誤（包括：中斷，掉線）自動處理功能，用戶可按系統需要預先設定閥位開閉度。

    8、伺服電機設有多種保護功能。

    9、通訊輸出口可採用RS485，脈寬調製，模擬量等。定貨時請說明輸出方式，“協議”種類。

三、SKJ系列智能型角行程電動執行機構 技術參數

項目名稱    　　　　　　　　　　　 SKJ標準型
控制機構	輸入信號	4～20mAdc：0～10VDC；1～5VDC；低電平開關量
	反饋信號	4～20mAdc
	死區	0.4％～3％
	基本誤差	±2.5％
	回差	41.5％
	限位	開側，閉側
	開度檢測	精密導電塑料電位器
動力	動力	220V，50Hz
	驅動電機	伺服電機
附屬機構	加熱器	選擇件
	手動機構	手輪
安裝條件	環境溫度	無加熱器一25~C-+70~C
	相對濕度	<95％
	環境氣體	無腐蝕性氣體
	接線口	十四線插頭
	防護等級

四、SKJ系列智能型角行程電動執行機構 型號與規格

型號	出軸轉距 Nm	額定轉角	全行程時間 S	額定電流 A	質量 Kg
SKJ-210	100	90°	100±20%	0.5	31
SKJ-310	250	90°	100±20%	0.65	48
SKJ-410	600	90°	100±20%	1.5	85
SKJ-510	1600	90°	100±20%	2.5	125
SKJ-610	4000	90°	100±20%	4.5	130
SKJ-710	6000	90°	100±20%	8	145





五、SKJ系列智能型角行程電動執行機構 安裝尺寸

    SKJ與DKJ的安裝尺寸完全相同，請參見DKJ型系列電動執行器的表10



六、SKJ系列智能型角行程電動執行機構 訂貨須知

    訂貨時請用戶提供以下資料：

    ●電動執行器名稱，型號，行程

    ●如需要配置球形鉸鏈應另註明
