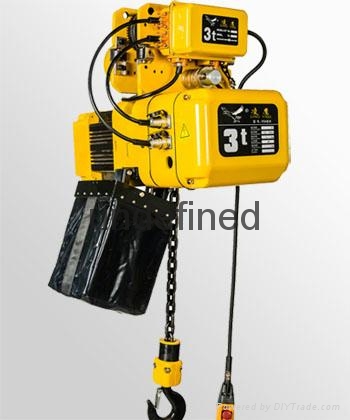

3噸雙速PDH環鏈電動葫蘆
3噸雙速PDH環鏈電動葫蘆
3噸PDH運行式環鏈電動葫蘆可以搭配電動跑車和手動小車, 可以適用於工廠、礦山、碼頭、倉庫和建築工地等場合。
3噸PDH運行式環鏈電動葫蘆採用雙鏈一種,主要分為單速和雙速兩種模式。分別為:
單速:6m/min 功率為3kw;
雙速:單速6m/min 雙速 2m/min 功率為3kw/1kw。
電動單軌小車以電機作為驅動,以四輪行走于工字鋼下翼,可與電動葫蘆和其它起重工具組合成電動運輸行車,可裝置在單軌或者懸臂式起重機上。
3噸運行式PDH環鏈電動葫蘆特點:
電機:定製電機,有過熱保護裝置,電機頻繁使用溫升過高會自動切斷電機,最高可達到150℃。
電器:進口西門子電器,
軸承:軸承為進口日本仁本軸承,齒輪特殊打磨更精密
剎車:採用雙殺車,機械剎車採用世界專業生成汽車剎車的三大廠商之一的美國雷貝斯托的濕式紙基摩擦片,
限位:上下限位裝置,上升或下降到及限位時,就會自動切斷電源。
機械限載裝置:提升貨物超載電動葫蘆就會打滑,不在工作。
相序保護:電源出錯,無法使用。
Size Speicification 尺寸規格表
額定起重量capacity(t) | Type
型號 |
C | D | a | b | d | e | g | h | i | j |
0.5 | PDH-A-0.5 | 495 | 610 | 592 | 276 | 273 | 319 | 31 | 142 | 102 | 420 |
1 | PDH-A-1 | 530 | 630 | 592 | 276 | 273 | 319 | 38 | 142 | 102 | 430 |
2 | PDH-A-2 | 590 | 780 | 592 | 276 | 273 | 319 | 45 | 185 | 165 | 482 |
2.5 | PDH-A-2.5 | 595 | 780 | 694 | 430 | 336 | 358 | 45 | 185 | 165 | 487 |
3 | PDH-A-3 | 595 | 780 | 694 | 430 | 336 | 358 | 45 | 185 | 165 | 487 |
5 | PDH-A-5 | 860 | 870 | 694 | 430 | 336 | 358 | 61 | 240 | 110 | 665 |
Technical Parameters 技術參數
Type 型號 | PDH-A-0.5 | PDH-A-1 | PDH-A-2 | PDH-A-25 | PDH-A-3 | PDH-A-5 | |
Capacity
額定起重(t) |
0.5 | 1 | 2 | 2.5 | 3 | 5 | |
StandardLiftigHeight
標準起升高度 |
3 | ||||||
Lifting Speed
起升速度(m/min) |
0.72-7.2 | 0.58-5.8 | 0.3-3.0 | 0.5-5.0 | 0.5-5.0 | 0.26-2.6 | |
起升電機 Lifting motor | Power 功率(Kw) | 0.9 | 1.1 | 1.1 | 3.0 | 3.0 | 3.0 |
Voltage 電壓(V) | 380 | ||||||
Frequency 頻率 (HZ) | 50 | ||||||
Chain Turns
鏈條回數 |
1 | 1 | 2 | 1 | 1 | 2 | |
Chain Sprcification
鏈條規格 |
Ф6.3×19 | Ф8×24 | Ф8×24 | Ф11.2×34 | Ф11.2×34 | Ф11.2×34 | |
Test Load
實驗載荷(t) |
0.625 | 1.25 | 2.5 | 3.125 | 3.75 | 6.25 | |
weight
淨重(Kg) |
41 | 45 | 53 | 108 | 110 | 130 | |
Weight Added With 1m Higher
揚程每增加1m應加重量(Kg) |
1.1 | 1.4 | 2.8 | 2.8 | 2.8 | 5.6
|
雙速環鏈電動葫蘆常見的幾種變速裝置
現在大部分的鏈條葫蘆都是採用的雙速環鏈電動葫蘆,因為這種葫蘆可以提高生產率並且可以適應各種不同用途。對我們的生產有着巨大的好處。
雙速環鏈電動葫蘆主要有兩種速度,分別是快速和慢速兩種,而又是以什麼支持他們變速呢?主要有以下幾種
1、電氣調速,通過電氣設備進行調速控制。
2、變速齒輪箱。其構造與原理與汽車的變速相似,但只要求兩個速度,因而構造比較簡單,通常用離合器或滑動齒輪轉換速度。速度轉換只能在無載情況下進行。應當裝設閉鎖裝置,保証在有載條件下不能進行轉換,以免在離合器或滑動齒輪脫開時發生貨物墜落事故。
3、雙電動機-行星減速器
兩個電動機同向旋轉或反向旋轉,或一個制動另一個轉動,通過行星減速器的運動疊加,可得到四種不同的昇降速度。
4、雙電動機-行星聯軸器變速
用正常速度運轉時,主電機工作,帶動卷筒旋轉,此時制動器松閘,副電動機不動,需要慢速時,制動器制動,副電動機接電工作,通過減速器及行星聯軸器和減速器得到減速,主電動機從動。
雙速環鏈電動葫蘆是現在輕小型起重行業的趨勢。大部分都是採用電氣調速和雙電動機-行星減速器來配合變速,為以後的工作節省了大量時間。
