ABBA高剛性直線導軌BRC15UO滑塊

ABBA高剛性直線導軌BRC15UO滑塊
型號:BRC15UO
品牌:ABBA
原產地:臺灣 中國
類別:工業設備 / 機械五金 / 其他機械五金
標籤︰ABBA直線導軌 , ABBA線性滑軌 , BRC15UO
單價: ¥1 / 套
最少訂量:1 套
發送查詢

產品描述



東莞市啟威五金機電有限公司網上公開承諾:公司所售產品均為全新原裝正品-----------假一賠十---------現貨


ABBA直線導軌特點:

定位精度高使用直線導軌作為線性導引時,由於直線導軌的摩擦方式為滾動摩擦,不僅摩擦係數降低至滑動導引的1/50,動摩擦力與靜摩擦力的差距亦變得很小。因此當床台運行時,不會有打滑的現象發生,可達到μm級的定位精度。
 磨耗少能長時間維持精度傳統的滑動導引,無可避免的會因油膩逆流作用造成平台運動精度不良,且因運動時潤滑不充分,導致運行軌道接觸面的磨損,嚴重影響精度。而滾動導引的磨耗非常小,故機台能長時間維持精度。
 適用高速運動且大幅降低機台所需驅動馬力由於直線導軌移動時摩擦力非常小,只需較小動力便能讓床台運行,尤其是在床台的工作方式為經常性往返運行時,更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小,可適用於高速運行。
 可同時承受上下左右方向的負荷由於直線導軌特殊的束制結構設計,可同時承受上下左右方向的負荷,不像滑動導引在平行接觸面方向可承受的側向負荷較輕,易造成機台運行精度不良。
 組裝容易並具互換性組裝時只要銑削或研磨床臺上導軌之裝配面,並依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上,即能重現加工時的高精密度。傳統的滑動導引,則須對運行軌道加以剷花,既費事又費時,且一旦機台精度不良,又必須再剷花一次。直線導軌具有互換性,可分別更換滑塊或導軌甚至是直線導軌組,機台即可重新獲得高精密度的導引。
 潤滑構造簡單滑動導引若潤滑不足,將會造成接觸面金屬直接摩擦損耗床台,而滑動導引要潤滑充足並不容易,需要在床台適當的位置鑽孔供油。直線導軌則已在滑塊上裝置油嘴,可直接以注油槍打入油脂,亦可換上專用油管接頭連接供油油管,以自動供油機潤滑。

ABBA直線導軌

ABBA直線導軌選用

使用條件設定○ 應用之設備 ○ 行程○ 內部空進之限制 ○ 運行速度、加速度○ 精度之要求 ○ 使用頻率○ 剛性之要求 ○ 使用環境○ 負荷方式 ○ 要求壽命年限
 選用系列產品○ BRH系列:磨床、銑床、車床、鑽床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置、CNC加工機。BRS系列:產業自動化機器、半導體機械、雷射雕刻機、包裝機器。○ BMS系列:印表機、機器手臂、電子儀器設備、半導體設備。
 選用精度等級○ N,H,P,SP,UP等級視設備精度要求而定
 假定滑塊尺寸及數目○ 依經驗選用○ 負荷狀態○ 若與滾珠螺杆配合使用,則使用之直線導軌規格與螺杆外徑相似,如螺杆外徑為35mm則選用BRH35規格
 計算滑塊最大負荷○ 參照負荷計算例計算單個滑塊最大等效負荷○ 確認選用之直線導軌靜安全係數應超過靜安全係數使用表所列之值
 選擇預壓力○ 依剛性要求及安裝面精度選用
 確認剛性○ 參照剛性表計算變形量提高預壓力,加大選用尺寸或滑塊數以提高剛性
 計算使用壽命○ 依使用速度、頻率計算壽命距離要求依壽命公式計算選定直線導軌之壽命距離
 潤滑選用○ 潤滑劑選用,依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油直線導軌選用完成[1]


ABBBA直線導軌型號

高組裝老型號:BRH15A BRH20A BRH25A BRH30A BRH35A BRH45A BRH15B BRH20B BRH30B BRH35B BRH45B BRH20AL BRH25AL BRH30AL BRH35AL BRH45AL BRH20BL BRH30BL BRH35BL BRH45BL

高組裝新型號:BRC15A0 BRC20A0 BRC25A0 BRC30A0 BRD35A0 BRD45AO BRC15R0 BRC20RO BRC25R0 BRC30RO BRD5RO BRD45RO

高組裝加長型號:BRC20LA BRC25LA BRC30LA BRD35LA BRD45LA BRC20LR BRC25LR BRD30LR BRD35LR BRD45LR

低組裝老型號:BRS15B BRS20B BRS25B BRS30B BRS35B BRS45B BRS15BS BRS20BS BRS25BS BRS30BS BRS35BS BRS20BL BRS25BL BRS35BL BRS30BL BRS45BL

新型號低組裝:BRC15UO BRC20UO BRC25U0 BRC30U0 BRD35UO BRC45UO BRC15SU BRC20SU BRC30SU BRS30SU BRC20LU BRC25LU BRC30LU BRD35LU BRD45LU





自潤式線性滑軌特性及優點

 十大特點

1.內建式免潤滑系統

2.四方向等負載設計

3.運行順暢新型鋼珠循環方式

4.高鋼性,四排珠45度角接觸

5.世界標準規格尺寸

6.高精度,低摩擦係數,低成本維修

7.高移動速度,低噪音

8.全密封式油封

9.可互換設計

10.      綠色環保產品


 四大優點:

1.免保養,低維修,無需潤滑管路系統與設備

2.使用壽命長,長期自動維持軌道表面潤滑油膜保護

3.大幅度節省潤油成本

4.易於維持機器清潔,無廢油品外漏污染環境之虞

ABBA新型號,質量絕對正品,假一賠十,請親們放心選購

法蘭高組裝/老款-新款型號:BRH15A-BRC15A0  BRH20A-BRC20A0 BRH25A-BRC25A0 BRH30A-BRC30A0 BRH35A-BRD35A0 BRH45A-BRD45AO

四方高組裝/老款-新款型號;BRH15B-BRC15R0 BRH20B-BRC20RO BRH25B-BRC25R0 BRH30B-BRC30RO BRH35B-BRD35RO BRH45B-BRD45RO

法蘭加長/老款-新款型號;BRH20AL-BRC20LA BRH25A-BRC25LA BRH30AL-BRC30LA BRH35AL-BRD35LA BRH45AL-BRD45LA

四方加長/老款-新款型號;BRH20BL-BRC20LR BRH30BL-BRC25LR BRH35BL-BRD30LR BRH35BL-BRD35LR BRH45BL-BRD45LR

低組裝/老款-新款型號:BRS15B-BRC15UO BRS20B-BRC20UO BRS25B-BRC25U0 BRS30B-BRC30U0 BRS35B-BRD35UO BRS45B-BRC45UO

低組裝兩個孔/老款-新款型號;BRS15BS-BRC15SU BRS20BS-BRC20SU BRS25BS-BRC25SU BRS30BS-BRC30SU BRS35BS-BRS30SU

低組裝四方加長/老款-新款型號;BRS20BL-BRC20LU BRS25BL-BRC25LU BRS35BL-BRC30LU BRS30BL-BRC30LU BRS45BL-BRD45LU

 從事直線導軌、滾珠絲杠、直線軸、數控工作台等產品的設計、研發、維修、銷售及服務。

 我們的直線導軌、滾珠絲杠、直線軸、數控工作台廣氾應用於數控機床、自動化設備、測量儀器、半導體、印刷包裝機械、製藥機械、水泥機械、紡織機械、玻璃機械等領域。我們擁有滾珠絲杠、直線導軌行業里資深的專家學者,確保為用戶提供最卓越的解決方案。

 “品質最優,價格最低,服務最好”是東莞市啟威五金機電有限公司的承諾,愿與各界用戶建立長期合作關係,互惠互利,共同發展!



產品型號規格齊全、貨源充足

歡迎前來咨詢、訂購

訂購熱線:0769-87891219        13509222616

在線QQ:3004120435         283867113

聯繫人:唐經理



付款方式︰現金轉賬

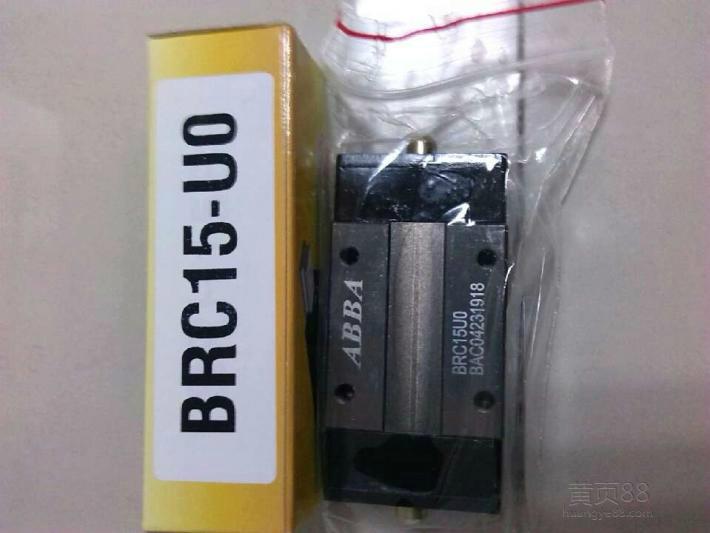

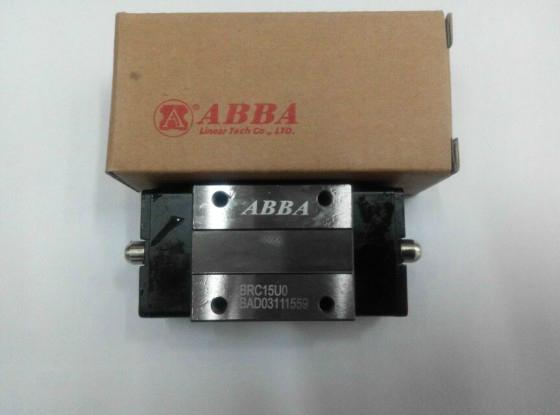

ABBA高剛性直線導軌BRC15UO滑塊 1ABBA高剛性直線導軌BRC15UO滑塊 2ABBA高剛性直線導軌BRC15UO滑塊 3
