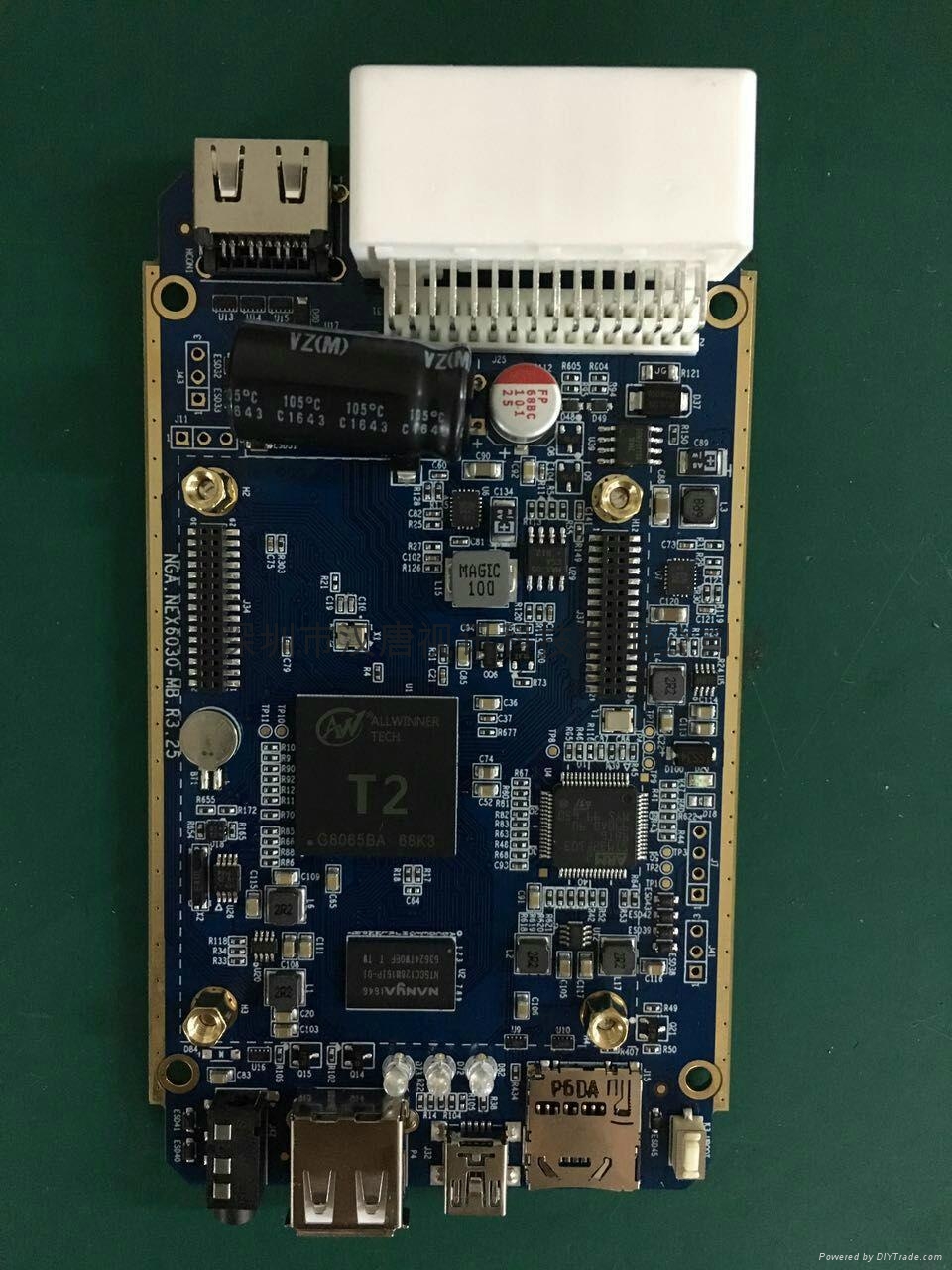

3D 360°全景安全行車輔助系統PCBA
| 型號： | 高清3D360°全景 |
|---|---|
| 品牌： | hitone |
| 原產地： | 中國 |
| 類別： | 交通運輸 / 汽車用品 / 汽車影音 |
| 標籤︰ | 3D360度全景方案 , 360全景方案 , 3D360全景方案 |
| 單價： |
¥1000
/ 件
|
| 最少訂量： | 100 件 |
產品描述
1 簡要介紹
1.1 關於本規格書
本手冊旨在幫助用戶全方位了解產品的各項參數及指標。
1.2 系統簡易功能介紹
360º 3-D 全景輔助駕駛系統通過採集車外的4個攝像頭的輸入圖像，為用戶提供汽車週邊的真實的3D可視圖像。此項技術可以支持用戶動態地創建3D自由視點，從而獲取對應視場下的圖像。SVM系統可以完整地呈現汽車週圍的動態圖像，包括真實路面狀況及汽車週邊的動態視頻，最大程度地幫助駕駛員覆蓋視線盲區，即便在十分擁擠的道路，仍能為用戶提供接近完美的駕駛引導及安全保障。本系統提供多種靈活配置的2D及3D輔助駕駛系統，並支持多種輸出格式（包括HDMI,VGA,AV)與用戶顯示終端匹配。
2 接口參數及指標
|
|
Parameter Type |
Specification |
Comments |
|
1 |
Video |
Video Interface |
Mini-Plug |
|
Input / Output Impedance |
75Ω |
||
|
Amplitude |
Typical 1Vpp, 1.2Vpp Maximum |
||
|
Bandwidth |
27MHz |
||
|
Sampling Frequency |
54MHz |
||
|
DP(Differential Phase) |
<0.8°TYP |
||
|
DG(Differential Gain) |
<3% TYP |
||
|
SNR |
65dB |
||
|
2 |
Indicator Lamp/Blinker |
High beam |
Optional |
|
Left/Right Turning Blinker |
Yes |
||
|
Reversing Lamp |
Yes |
||
|
3 |
G-sensor |
BM250E |
Bosch |
|
4 |
Compression |
Algorithm |
H.264 Baseline@L3.1 |
|
Resolution |
1080p@15fps |
||
|
Bitrates |
5Mbps, 2Gbyte/Hour |
||
|
Recording Media |
USB Disk(High Priority)/TF |
||
|
5 |
Disk Capacity |
TF CARD |
32G SDIO3.0/SDIO2.0 |
|
USB Disk |
64G USB2.0 |
||
|
6 |
Power Consumption |
4-CH DVR + SVM mode |
720mA |
|
|
|
||
|
Sleep Mode |
<30mA |
||
|
7 |
Dimension |
L*W*H |
123*81*25mm(Host Metal box) |
|
8 |
Weight |
|
220g |
|
9 |
Environments |
Normal Working |
-30℃~+85℃ |
|
Storage |
-40℃~+105℃ |
||
|
Relative Humidity |
0~95% |
2 攝像頭參數及指標
|
|
Parameter type |
Specification |
|
1 |
Design |
plastic with adjustable metall bracket
|
|
2 |
Color |
black |
|
3 |
Extras |
180° view angle (diagonal)
|
|
4 |
Image sensor |
1/3" CMOS AR0130
|
|
5 |
TV system |
AHD
|
|
6 |
Effective pixels |
1280*720p
|
|
7 |
Lens |
1.9mm / F 2.0
|
|
8 |
Lux |
0,1 min. illumination
|
|
9 |
Resolution |
1280*720
|
|
10 |
View angle |
horizontal 180° vertical 95°
|
|
11 |
IP Rating |
IP 67
|
|
12 |
Terminal |
4-pin mini-plug ( male ) 5,2 mm
|
|
13 |
Power supply |
DC 3.3V + 5%
|
|
14 |
Current consumption |
100mA
|
|
15 |
Operating temperature |
-20°C - 85°C
|
|
16 |
Storage temperature |
-40°C - 105°C
|
|
17 |
Measurements |
L / W / H - 23mm / 23mm / 26mm |
3 電氣參數及視頻錄製指標
|
|
參數類型 |
規範 |
|
|
1 |
包裝外觀 |
樣機尺寸 |
長：123mm；寬：83mm，高：25mm |
|
樣機重量 |
218g |
||
|
外觀（PASS）
|
無刮痕划傷等不良現象
|
||
|
2 |
功能
功能
|
開機啟動時間 |
8s左右出圖,50S后響應遙控器按鍵 |
|
動態庫加載時間 |
1min40s左右
|
||
|
3 |
菜單測試項
|
拍照質量 |
調整照片質量為5M |
|
錄像存儲設備大小 |
C6及C10等級8G USB 2.0 U盤作為該樣機存儲設備可以正常錄製4小時，低於Class4速度等級不能正常錄像 |
||
|
回放錄像 |
正常
|
||
|
回放照片 |
正常
|
||
|
全景界面和錄像界面切換 |
某些條件下，全景界面切換到錄像界面為黑屏 |
||
|
4 |
升級
|
可以通過TF卡升級
|
|
|
5 |
電氣參數 |
功率 |
12V*0.79A=9.48W (無LED燈)
|
|
12V*0.96A=11.52W（有LED燈）
|
|||
|
睡眠模式工作電流 |
24mA
|
||
|
輸入電壓範圍 |
7.6V~25V
|
||
|
全景狀態工作電流 |
730mA
|
||
|
全景+錄像狀態（TF卡）電流 |
770mA
|
||
|
全景+錄像狀態（U盤）電流 |
790mA
|
||
|
全景+錄像狀態（TF卡+U盤）電流 |
790mA |
||
|
關閉視頻信號輸出的電流（有錄像） |
490mA |
||
|
關閉視頻信號輸出的電流（無錄像） |
450mA |
4 車規級可靠性指標
|
|
參數類型 |
規範 |
|
|
1 |
可靠性 |
跌落 |
根據樣機重量218g選擇等級為1000mm，跌落到試驗表面2次。跌落前後外殼完好無鬆動，開機后可正常運行。 |
|
高溫存儲 |
80℃ 8h 恢復常溫后可正常工作（PASS） |
||
|
低溫存儲 |
-20℃ 8h 恢復常溫后可正常工作（PASS）
|
||
|
高溫工作 |
55℃ 可正常工作2h（PASS），65℃可正常工作 |
||
|
低溫工作 |
-20℃可正常工作2h（PASS） |
||
|
2 |
隨機 |
電源反接 |
電源正負極反接一段時間，恢復后可正常工作（PASS） |
|
攝像頭隨機拔插 |
在系統正常工作狀態下拔插攝像頭，再次插上攝像頭后可正常工作 |
||
|
3 |
遙控 |
遙控尺寸
|
長：90mm，寬：40mm；高：9.4mm
|
|
遙控按鍵數量 |
6個
|
||
|
遙控有效距離
|
大於等於6m
|
||
|
按鍵的靈敏度和可靠性
|
按鍵均可正常響應
|
