【HDMI簡介】

HDMI，高清晰度多媒體接口，是一種全數位化影像和聲音傳送接口，屬於數字信號，可用於機頂盒、DVD播放機、個人電腦、電視遊樂器、綜合擴大機、數位音響與電視機。同步傳送音頻和影音信號，能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據，最高數據輸入輸出接口傳輸速度為5Gbps。

區分HDMI接口：

HD-HDMI-150M，多見于高清攝像頭監控器、遊戲機、電視機、顯示器、電腦顯卡、HDMI採集卡、機頂盒、DVD播放機

HD-HDMI-100M ，多見于平板電腦，攝像機

HD-HDMI-60M，多見于平板電腦，手機，微型攝影機



【HDMI布線方案】

【使用注意】

• 1,使用有方向標識。IN為輸入，接設備輸出端，如投影，DVD，電腦。OUT為輸出，顯示設備接收端，如高清電視。反之，剛黑屏無顯示。
• 2,使用先設置。需先設置設備為為HDMI輸出，把顯示器設置為HDMI模式方可使用
• 需選擇品牌信號放大線，如秋葉原，鼎力等。粗劣線採用非標結構，導體柔韌度次，不易彎曲，無地線未成功導流內部雜音，易造成花屏。取電弱，則造成閃屏。
• 如果需要分配或者切換式傳輸，需再添加HDMI分配器或切換器。

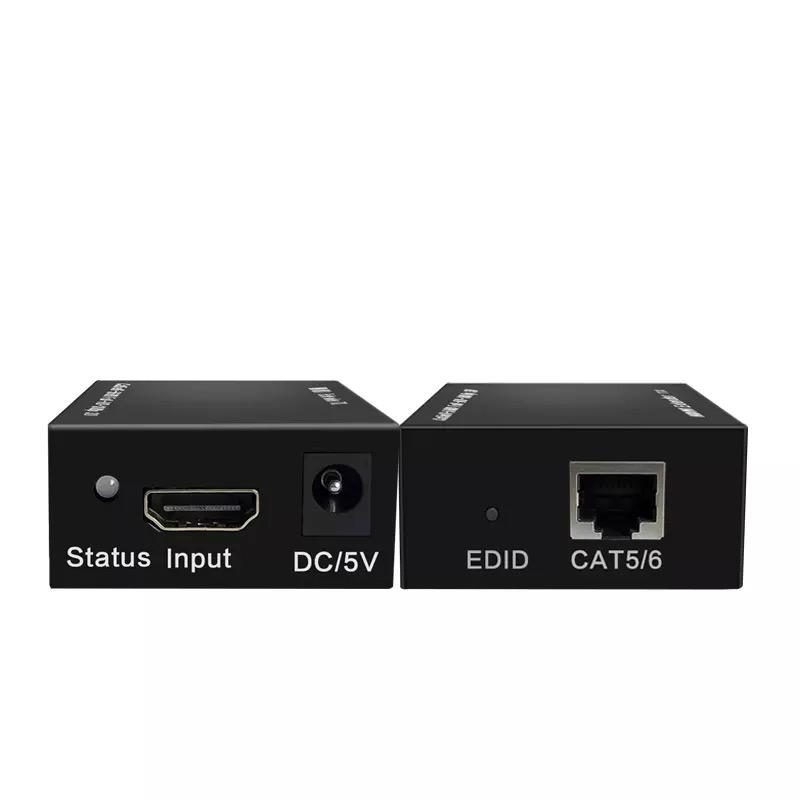

布線：HDMI線纜+網線延長器

HDMI線纜（1-5M內）+網線延長器發射端（HDMI轉網絡口）+網線+網線延長器接收端配電源（HDMI轉網絡口）+HDMI線纜（1-5M內）

優勢：網線布線更簡潔，網線代替HDMI線，易彎曲，經濟，便於修復。但布線相對複雜，尾部需要配備電源使用。



DG-4HDMI-150M

布線：HDMI線纜+網線延長分配器

HDMI線纜（1-5M內）+網線延長器發射端（HDMI轉網絡口*四口）+4*網線+4套（延長器接收端+電源+HDMI線纜）

優勢：

Ø 分配器延長器合一體，先一分四分配，再延長。

Ø 單網線布線更簡潔，網線代替HDMI線，易彎曲，經濟，便於修復。





【布線注意】

• 配備HDMI母轉HDMI公 彎頭轉接頭，更適合牆挂式電視背面空間，減少線纜彎曲。
• 配備HDMI直通式面板，更適閤家庭裝修，牆面處理，增添美感，
• 走線建議：投影機在客廳頂部，播放器在電視櫃。HDMI線，從牆面走房頂最好，線順着吊頂到相應位置，牆上離地面不要太高處裝開關盒。再用35的管子通到你要接線的位置的開關盒。這樣可以保証HDMI的插頭順利通過，萬一以後更換也很容易。

Ø 選擇合適的品牌，買成品線。如：秋葉原，鼎力，開博爾 HDMI無暴利但也參差不齊，標準的5對四芯接地線，內置地線成功導流多餘的雜音信號，外接地線安全接地。插頭採用特殊插拔力為KG,杜絕插頭易斷等不良鋁箔，PVC等屏蔽層，有助于抗外部信號干擾。視覺上微妙之差，短線上確實肉眼難以所見，但長線則會產生白屏，花屏，噪音等現象。

線規參考：***24AWG 1.4V 1/0.51Cu*10+1/0.32Cu*5+1/0.32Cu*3+1/0.51Cu*1 20*0.025A 120/0.12ALM+8/0.1CCS OD:9.0MM<BR> ***26AWG   1.4V OD:8.0MM 1/0.41Cu*10+1/0.32Cu*5+1/0.32Cu*4    20*0.025A  96/0.12ALM+1/0.23CCS



• 埋線前先測試，15分鐘以上。實測標準1080P以上的電視，採用50赫磁，測試3D實效，裸眼效果。確認無花屏，閃屏等。
• 埋線時預埋管口，宜大不宜小。口徑一般選用16-50CM。埋線后如需剪線，接面板，請找專業人士操作。一般當地電腦城都有。他們這裡有成套的焊接，測試裝備，而不需要自己添制些無用的工具。
