一.UN1系列參數與應用範圍

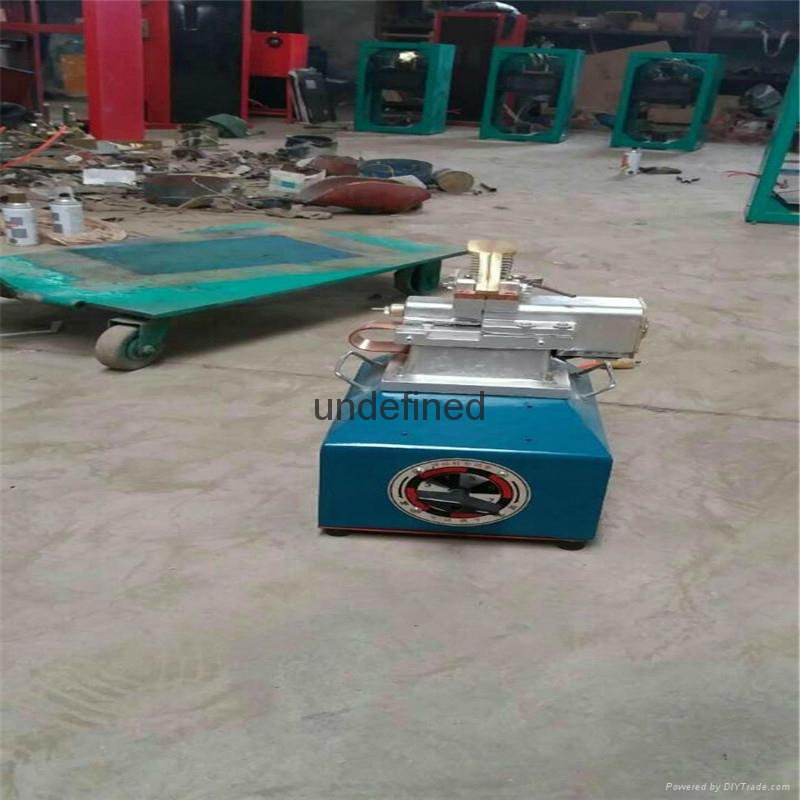

UN1-1、5、10型對焊機，彈簧加壓，是拔絲、制釘、電纜、鋼絲繩、建築預制品等黑色、有色金屬制品專用設備。利用電阻焊接法調節相應級數，調整適當預鍛力，可焊接不同材料、不同截面，均可獲得理想效果。

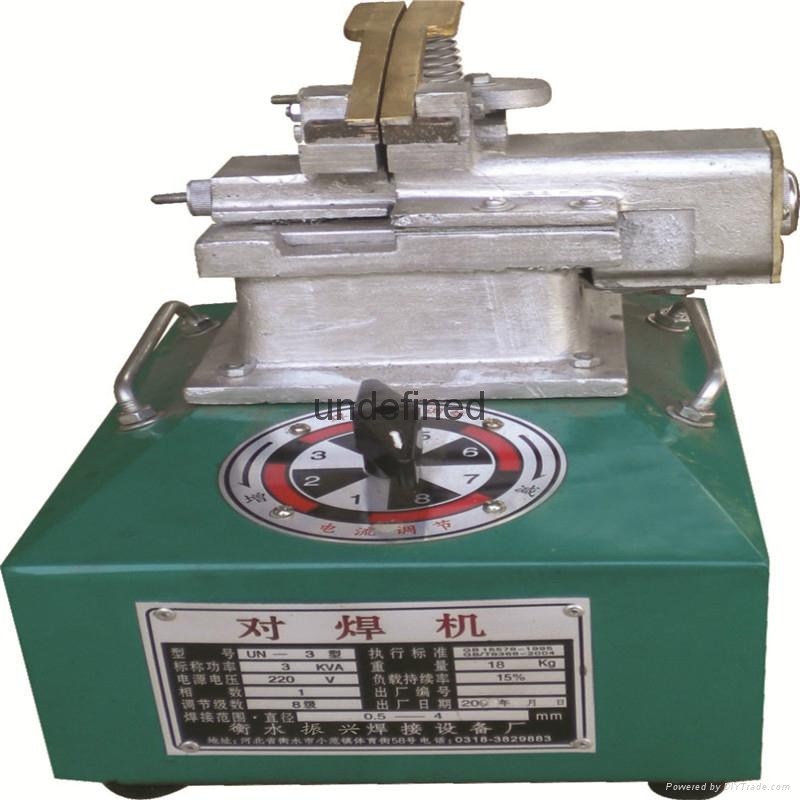

二．結構概述

主機主要包括：

1）焊接變壓器：變壓器為殼式，由按鈕開關控制電源通斷，根據焊件的截面調整相應檔位，達到所需次級電壓，左右電極與多層銅軟聯相連，另一端與變壓器次級線圈相連，調節檔位與付線圈對應電壓值見表1

2）固定、活動電級（鉗口）；鉗口利用偏心槓桿加壓使焊件夾緊于鉗口上，壓力的大小可調節。

3）送料機構（加壓機構）：送料機構能完成焊件熔化后的加壓過程，主要包括：操縱杆（輪）、固定電極座、活動電極座、調節電極間距螺栓、搬動操作杆或輪使活動電極座在滑道或軸上滑動行到電極最大行程，通過彈簧加壓得到相應的頂鍛力。

4）控制系列組成：低壓36V控制交流接觸器吸合線圈達到通、斷目的，保証操作安全。

三．使用方法

焊前工件應去油除鏽，再按焊件形狀大小調整鉗口，並使兩焊件對準中心線，焊件從靜夾具或夾具中伸出長度應不小於焊件直徑一半，焊件夾緊后脫落頂鉤則彈簧自動送料加壓，按下控制按鈕，接觸器吸合，電流通過焊件加壓融和頂鍛，斷電休止，焊接過程結束。

焊接時截面大小調整彈簧頂鍛和相應的焊接電流，達到焊接質量的提高。

為了減少接頭處的氧化、加渣等現象，頂鍛力要適當加大，頂鍛速度加快，通常情況下4-5毫米/秒。
