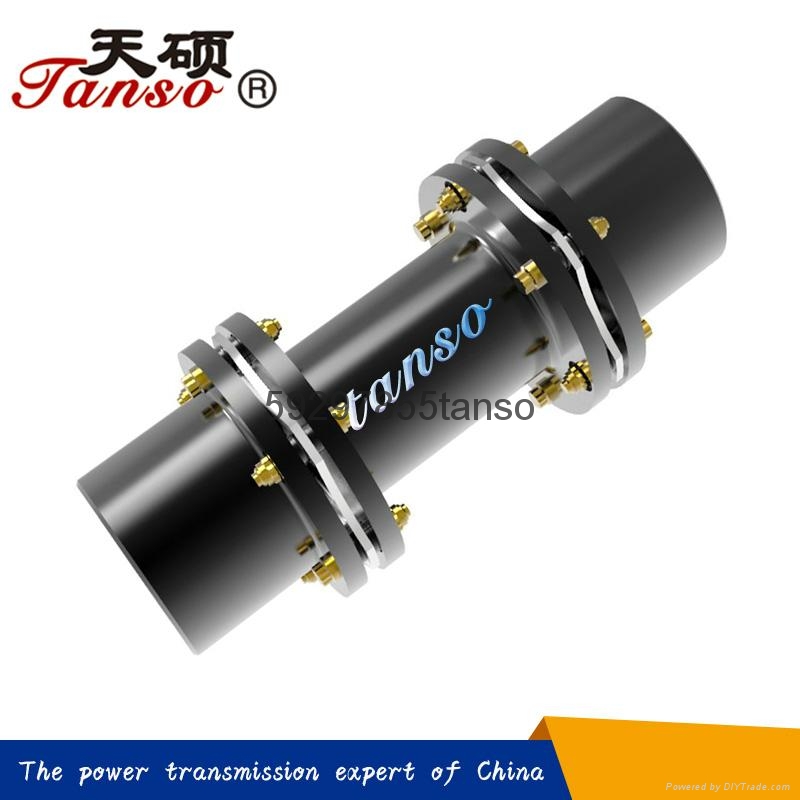

TAL系列膜片聯軸器

TAL系列膜片聯軸器

型號：	TAL6115
品牌：	天碩
原產地：	中國
類別：	工業設備 / 通用機械 / 液壓機械及部件
標籤︰	膜片聯軸器 , TAL , 天碩聯軸器
單價：	US $150 / 件
最少訂量：	1 件

產品描述

主要尺寸參數

聯軸器型號	功率/轉速 (Kw/rpm)	公稱扭矩 (KNm)	峰值扭矩 (KNm)	最大許用轉速 (r/min)	A (mm)	B (mm)	C max (mm)	E(mm)	F (mm)	L(mm)
TAL6115	0.072	0.68	2.4	15000	115	74	50	110	55	220
TAL6135	0.16	1.52	3.3	12000	135	94	65	110	70	250
TAL6152	0.22	2.1	6.1	11000	152	107	75	120	80	280
TAL6175	0.39	3.7	10.8	10000	175	122	85	130	90	310
TAL6196	0.49	4.6	12.4	9000	196	133	95	160	100	360
TAL6210	0.54	5.15	14.2	7500	210	147	105	160	110	380
TAL6231	0.86	8.21	24.1	6700	231	168	120	160	125	410
TAL6247	1.28	12.22	32	6200	247	182	130	160	140	440
TAL6272	2.16	20.62	45	5500	272	196	140	175	150	475
TAL8302	3.46	33	78	4700	302	224	155	195	165	525
TAL8333	4.13	39.44	101	4350	333	238	170	220	180	580
TAL8363	6.6	63	140	4200	363	260	185	250	200	650
TAL8396	8.5	81.11	197	3900	396	280	200	270	215	700
TAL8425	11	105	217	3600	425	294	210	290	230	750
TAL8457	14	133.7	320	3450	457	322	230	310	240	790
TAL8493	17	162.3	355	3300	493	352	250	320	260	840
TAL0537	25	238.75	548	3200	537	374	265	350	280	910
TAL0580	35	334.25	770	3100	580	415	290	370	305	980
TAL0630	42	401.1	920	3000	630	452	320	400	330	1060

主要性能參數

聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	中間段每米長			角向不對中		軸向不對中
聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	質量(Kg)	扭轉剛度ΔKT(Nm /radxE+06)	轉動慣量(Kgm^2)	最大θmax (deg)	角向剛度(Nm/radxE+03)	最大(mm)	軸向力（N）
TAL6115	45	4.5	0.412	0.0072	4.7	0.00389	0.00612	0.375	105.4	2	902
TAL6135	45	6.7	0.72	0.014	6.0	0.099	0.013	0.375	113.6	2.3	1056
TAL6152	45	10.3	1.163	0.028	6.9	0.158	0.021	0.375	148.3	2.4	1368
TAL6175	85	15.6	1.695	0.058	10.4	0.289	0.035	0.375	160.3	2.6	2100
TAL6196	160	21.3	2.563	0.08	11.8	0.455	0.047	0.375	198.6	2.8	2306
TAL6210	160	31.2	2.988	0.19	13.5	0.702	0.085	0.375	203.5	3.0	3256
TAL6231	160	32.2	3.596	0.24	15.1	0.836	0.129	0.375	382.8	3.1	3654
TAL6247	160	42.8	6.420	0.32	22.6	1.536	0.172	0.375	425.8	3.3	3946
TAL6272	280	55.6	6.852	0.5	26.5	2.03	0.216	0.375	510.4	3.5	4653
TAL8302	280	68.2	12.856	0.72	39.5	2.76	0.444	0.25	1989	2.8	6542
TAL8333	340	104.3	17.63	1.51	46.3	5.422	0.522	0.25	2653	3.0	9326
TAL8363	540	135.2	23.956	2.2	51.2	7.032	0.755	0.25	3456	3.3	12681
TAL8396	540	175.2	32.85	3.3	56.1	8.865	0.923	0.25	7864	3.4	13653
TAL8425	800	220.1	43.963	5.2	71.5	14.65	1.101	0.25	6859	3.6	15782
TAL8457	800	278.2	55.63	7.9	87.3	16.83	1.522	0.25	6971	3.8	16524
TAL8493	800	320.2	62.356	9.6	94.6	21.32	2.11	0.25	7865	4.0	18936
TAL0537	1200	422.3	100.54	17.1	105.3	25.66	2.56	0.165	37698	4.0	18635
TAL0580	1200	582.2	133.45	26.5	136	40.37	4.03	0.165	45632	4.6	19886
TAL0630	1800	640.2	150.78	32.6	147	50.8	5.07	0.165	48265	5.2	23687

注：

◆聯軸器尺寸C、L、E、F是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；

◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；

◆扭轉剛度是按表中結構尺寸得出的(已計入軸的配合段)，當用戶有特殊需要時可通過調整中間段長度E或有關尺寸而獲得。若僅中間段長度E有變化，扭轉剛度可由下式計算出：

式中: K-所需扭轉剛度 KT-表上的扭轉剛度 △KT-中間段每米扭轉剛度量 △L-尺寸E的變化值

◆對於有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
